Устройство для получения объемныхнитей

Устройство для получения объемныхнитей

Иллюстрации

Показать все

Реферат

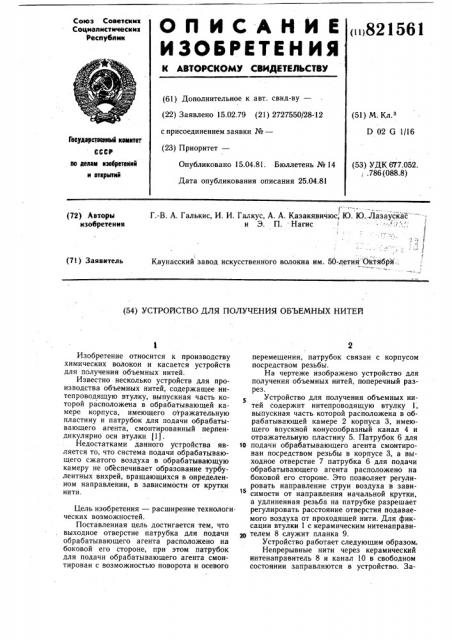

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическил

Республик () () 821561 (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.02.79 (21) 2727550/28- 12 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

D 02 G 1/16

Гвсударствелнын кемитет

СССР (53) УДК 677.052. (.786 (088.8) ае делам кзееретенлй и атлрыткй

Опубликовано 15.04;81. Бюллетень № 14

Дата опубликования описания 25.04.81

Г.-В. А. Галькис, И. И. Галкус, А. А. Казакявичюс; Ю. Ю. бразаускас и Э. П.. Нагис

) ,,:;! (723 Авторы изобретения

Каунасский завод искусственного волокна им. 50-летия Октября,. (7l ) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ОБЪЕМНЫХ НИТЕЙ!

Изобретение относится к производству химических волокон и касается устройств для получения объемных нитей.

Известно несколько устройств для производства объемных нитей, содержащее нитепроводящую втулку, выпускная часть которой расположена в обрабатывающей камере корпуса, имеющего отражательную пластину и патрубок для подачи обрабатывающего агента, смонтированный перпендикулярно оси втулки (1).

Недостатками данного устройства является то, что система подачи обрабатывающего сжатого воздуха в обрабатывающую камеру не обеспечивает образование турбулентных вихрей, вращающихся в определенном направлении, в зависимости от крутки нити, Цель изобретения — расширение технологи ческих возможностей.

Поставленная цель достигается тем, что выходное отверстие патрубка для подачи обрабатывающего агента расположено на боковой его стороне, при этом патрубок для подачи обрабатывающего агента смонтирован с возможностью поворота и осевого перемещения, патрубок связан с корпусом посредством резьбы.

На чертеже изображено устройство для получения объемных нитей, поперечный разрез.

Устройство для получения объемных нитей содержит нитепроводящую втулку 1; выпускная часть которой расположена в обрабатывающей камере 2 корпуса 3, имеющего впускной конусообразный канал 4 и отРажательную пластину 5. Патрубок 6 для

10 подачи обрабатывающего агента смонтирован посредством резьбы в корпусе 3, а выходное отверстие 7 патрубка 6 для подачи обрабатывающего агента расположено на боковой его стороне. Это позволяет регулировать направление струи воздуха в зави симости от направления начальной крутки, а удлиненная резьба на патрубке разрешает регулировать расстояние отверстия подаваемого воздуха от проходящей нити. Для фиксации втулки 1 с керамическим нитенаправи2о телем 8 служит планка 9.

Устройство работает следующим образом.

Непрерывные нити через керамический нитенаправитель 8 и канал 10 в свободном состоянии заправляются в устройство. За821561

Формула изобретения

Составитель E. Драгомирецкая

Техред А. Бойкас Корректор В. Синипкая

Тираж 463 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, yë . Проектная, 4

Редактор О. Персиянцева

Заказ 1730/44 тем втулку поворачивают посредством резьбы 11 в корпусе и фиксируют планкой. В т ком положении между поверхностями втулки 1 и корпуса 3 образуется узкая щель, в которой скорость обрабатывающего агента резко повышается, в канале 10 образуется вакуум и нити втягиваются в устройство. При выходе нитей из втулки 1 они обдуваются сжатым воздухом, который подается через патрубок 6. Направление струи сжатого воздуха должно быть противоположно направлению крутки петлеобразующего компонента. Это способствует лучшему петлеобразованию, так как крученый петлеобразующий компонент, выходя из втулки l, попадает в вихревую систему сжатого воздуха, которая вращается в направлении, вызывающем раскручивание нити. При этом нити завиваются в петельки, так как петлеобразующий компонент подается с некоторым опережением по отношению к приемной скорости объемной нити. Объемная нить выбрасывается наружу и ударяется об отражательную пластину 5. Затем втулку 1 поворачивают против часовой стрелки, она поднимается вверх и тем самым изменяется расстояние между конусными поверхностями втулки 1. и корпуса 3, увеличивается пространство обрабатывающей камеры 2, скорость струи сжатого воздуха понижается, . вакуум в канале 10 уменьшается, а интенсивность процесса петлеобразования увеличивается. Втулка 1 фиксируется планкой

9 и в этом положении находится во время всего процесса петления, т. е. до следующей заправки нити.

Предложенное выполнение устройства позволяет регулировать направление струи обрабатывающего агента, что обеспечивает

«S» или «Z» крутку. При этом отдельные волоконца, составляющие нить, завиваются в петельки. Периодичность и частота петель на нити регулируется расстоянием патрубка для подачи обрабатывающего агента от направления хода нити.

1. Устройство для получения объемных нитей, содержащее нитепроводящую втулку, выпускная часть которой расположена в обрабатывающей камере корпуса, имеющего отражательную пластину и патрубок для подачи обрабатывающего агента, смонтированный перпендикулярно оси втулки, отличающееся тем, что, с целью расширения технологических возможностей, выходное отверстие патрубка для подачи обрабатывающего агента расположено на боковой его стороне, при этом патрубок для подачи обрабатывающего агента смонтирован с возможностью поворота и осевого перемеще25

2. Устройство для получения объемных нитей по п. 1, отличающееся тем, что патрубок связан с корпусом посредством резьбы.

Источники информации, зп принятые во внимание при экспертизе

1. Патент США № 3979805, кл. 28 — 1.4, 1976.
