Реферат



Союз Соаетсиик

Социалистические

Реслублии

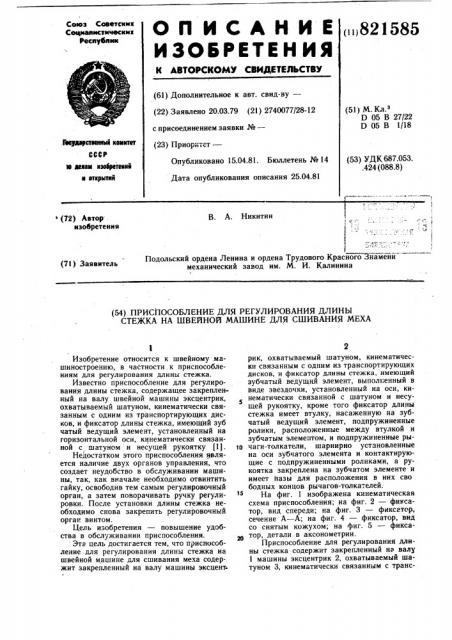

О П И С A Н И Е „„821585

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.03.79 (21) 2740077/28-12 с присоединением заявки №вЂ” (23) Приорнтет— (51) М. Кл.

D 05 В 27/22

D 05 В 1/18.Гееулэрстеекеме кемктет

СССР (53) УДК 687.053..424 (088.8) Опубликовано 15.04.81. Бюллетень № 14

Дата опубликования описания 25.04.81

lo делам кзебретекий к еткрмтнй ь

В. А. Никитин (72) Автор изобретения

1 ! . г

1 и

Подольский ордена Ленина и ордена Трудового Красйого Знамени механический завод им. М. И. Калинина (71) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВАНИЯ ДЛИНЫ

СТЕЖКА НА ШВЕИНОИ МАШИНЕ ДЛЯ СШИВАНИЯ МЕХА

Изобретение относится к швейному .машиностроению, в частности к приспособлениям для регулирования длины стежка.

Известно приспособление для регулирования длины стежка, содержащее закрепленный на валу швейной машины эксцентрик, охватываемый шатуном, кинематически связанным с одним из транспортирующих дисков, и фиксатор длины стежка, имеющий зуб чатый ведущий элемент, установленный на горизонтальной оси, кинематически связанной с шатуном и несущей рукоятку (1).

Недостатком этого приспособления является наличие двух органов управления, что создает неудобство в обслуживании машины, так, как вначале необходимо отвинтить . гайку, освободив тем самым регулировочный орган, а затем поворачивать ручку регулировки. После установки длины стежка необходимо снова закрепить регулировочный орган винтом.

Цель изобретения — повышение удобства в обслуживании приспособления.

Эта цель достигается тем, что приспособление для регулирования длины стежка на швейной машине для сшивания меха содержит закрепленный на валу машины эксцент2 рик, охватываемый шатуном, кинематически связанным с одним из транспортирующих дисков, и фиксатор длины стежка, имеющий зубчатый ведущий элемент, выполненный в виде звездочки, установленный на оси, ки5 нематически связанной с шатуном и несущей рукоятку, кроме того фиксатор длины стежка имеет втулку, насаженную на зубчатый ведущиЙ элемент, подпружиненные ролики, расположенные между втулкой и зубчатым элементом, и подпружиненные ры1о чаги-толкатели, шарнирно установленные на оси зубчатого элемента и контактирующие с подпружиненными роликами, а рукоятка закреплена на зубчатом элементе и имеет пазы для расположения в них сво бодных концов рычагов-толкателей;

На фиг. 1 изображена кинематическая схема приспособления; на фиг. 2 — фиксатор, вид спереди; на фиг. 3 — фиксгтор, сечение А — А; на фиг. 4 — фиксатор, вид со снятым кожухом; на фиг. 5 — фиксатор, детали в аксонометрии.

Приспособление для регулирования длины стежка содержит закрепленный на валу

1 машины эксцентрик 2, охватываемый шатуном 3, кинематически связанным с транс821585 портирующим диском 4 и фиксатором длины стежка. Последний выполнен в виде установленной во втулке 5 звездочки 6, закрепленной на оси 7 винтом 8 и взаимодействующей со втулкой 5 посредством подпружиненных пружиной 9 роликов 10. Кроме того, фиксатор содержит шарнирно установленные на горизонтальной оси 11 подпружиненные между собой пружиной 12 рычагитолкатели 13 и 14, которые в момент установки длины стежка взаимодействуют с подпружиненными роликами 10. Фиксатор длины стежка размещен в кожухе-рукоятке 15, прикрепленном к звездочке 6 винтами 16.

Кожух 15 имеет пазы 17, через которые проходят рычаги 18 выталкивателей 13 и 14.

Кинематическая связь шатуна 3 с диском 4 и втулкой 5 осуществлен следующим образом.

Шатун 3 шарнирно соединен с коромыслом 19, левый шарнир которого соединен (фиг. 1) с промежуточным звеном 20, качающимся вокруг неподвижной оси 21. Дуга, описываемая звеном 20, определяет величину смещения правого шарнира коромысла 19, которое посредством крестовины 22 преобразуется в колебательные движения вала 23. Колебательные движения вала 23 через промежуточные звенья 24 — 26 и муфту 27 свободного хода преобразуются в прерывистые движения диска 4. Неподвижность оси 21 обеспечивается через звено 28, ось 7 звездочкой 6, заклиненной элементами 10 на неподвижную втулку 5. Поворотом оси ? через звено 28 меняется положение оси 21 и, следовательно, меняется угол наклона дуги, описываемой подвижным шарниром звена 20. В результате меняется величина смещения правого шарнира коромысла 19, что ведет в дальнейшем к изменению величины поворота диска 4.

Работает приспособление следующим образом.

При вращении главного вала 1 машины колебательные движения шатуна 3, кинематически связанного с транспортирующим диском 4, передаются этому диску. Величина поворота транспортирующего диска зависит от углового смещения оси 7, так как шатун одновременно кинематически связан с фиксатором регулирования длины стежка, фиксирующим положение оси 7. б

При изменении длины стежка, т. е. величины поворота транспортирующего диска 4, изменяется угловое положение оси 7.

Для этого нажимают на рычаги 18 выталкивателей 13 и 14. Происходит их смещение внутрь кожуха-рукоятки 15. При этом элементы 10 заклинивания выталкиваются из зоны заклинивания выталкивателями 13 и 14, освобождая звездочку 6. Затем при повороте кожуха-рукоятки 15 вращение передается через жестко связанную с ним звез1О дочку 6 оси 7. После установки оси 7 в необходимое положение отпускаются рычаги 18 и выталкиватели под действием пружины 12 возвращаются в исходное положение, в результате чего тела 10 заклинивания под действием пружины 9 входят в зону заклинивания и запирают звездочку 6 во втулке 5, осуществляя фиксирование определенной длины стежка. формула изобретения

1. Приспособление для регулирования длины стежка на швейной машине для сшивания меха, содержащее закрепленный на валу машины эксцентрик, охватываемый шатуном, кинематически связанным с одним из транспортирующих дисков, и фиксатор длины стежка, имеющий зубчатый ведущий элемент, установленный на оси, кинематически связанной с шатуном и несущей рукоятку, отличающееся тем, что, с целью повышения . удобства в обслуживании, фиксатор длины зв стежка имеет втулку, насаженную на зубчатый ведущий элемент, подпружиненные ролики, расположенные между втулкой и зубчатым элементом, и подпружиненные рычаги-толкатели, шарнирно установленные на оси зубчатого элемента и контактирую35 щие с подпружиненными роликами, а рукоятка закреплена на зубчатом элементе и имеет пазы для расположения в них свободных концов рычагов-толкателей.

2. Приспособление по п. 1, отличающееся тем, что ведущий зубчатый элемент фиксатора длины стежка выполнен в виде звездочки.

Источники информации, принятые во внимание при экспертизе

1. Вильщиков Н. Н. и др. Оборудование

45 швейных фабрик. Л., «Машиностроение», 1968, с. 161.
