Приспособление для намотки нитина челночную шпулю швейной машины

Приспособление для намотки нитина челночную шпулю швейной машины

Иллюстрации

Показать все

Реферат

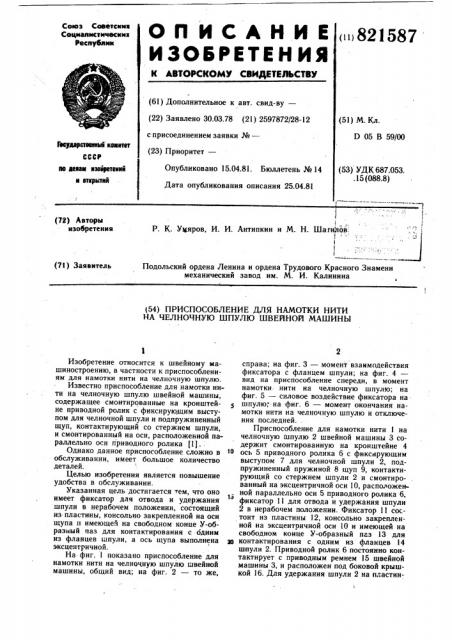

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистические

Республик iii 821587 (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.03.78 (21) 2597872/28-12 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Р 05 В 59/00

Гееударстеелльм кемлтет

СССР (53) УДК 687.053..15 (088.8) Опубликовано 15.04.81. Бюллетень №14

Дата опубликования описания 25.04.81 ю делам лзейретелнй к етермтлй (72) Авторы изобретения

P. К. Умяров, И. И. Антипкин и М. Н. Ша-гилов

Подольский ордена Ленина и ордена Трудового Красного Знамени механический завод им. М. И. Калинина (71) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ НАМОТКИ НИТИ

HA ЧЕЛНОЧНУЮ ШПУЛЮ ШВЕЙНОЙ МАШИНЫ

Изобретение относится к швейному машиностроению, в частности к приспособлениям для намотки нити на челночную шпулю.

Известно приспособление для намотки нити на челночную шпулю швейной машины, содержащее смонтированные на кронштейне приводной ролик с фиксирующим выступом для челночной шпули и подпружиненный щуп, контактирующий со стержнем шпули, и смонтированный на оси, расположенной параллельно оси приводного ролика !1).:

Однако данное приспособление сложно в обслуживании, имеет большое количество деталей.

Целью изобретения является повышение удобства в обслуживании.

Указанная цель достигается ем, что оно имеет фиксатор для отвода и удержания шпули в нерабочем положении, состоящий из пластины, консольно закрепленной на оси щупа и имеющей на свободном конце У-образный паз для контактирования с одним из фланцев шпули, а ось щупа выполнена эксцентричной.

На фиг. 1 показано приспособление для намотки нити на челночную шпулю швейной машины, общий вид; на фиг. 2 — то же, справа; на фиг. 3 — момент взаимодействия фиксатора с фланцем шпули; на фиг. 4— вид на приспособление спереди, в момент намотки, нити на челночную шпулю; на фиг. 5 — силовое воздействие фиксатора на шпулю;.на фиг. 6 — момент окончания намотки нити на челночную шпулю и отключения последней..

Приспособление для намотки нити 1 на челночную шпулю 2 швейной машины 3 содержит смонтированную на кронштейне 4 ось 5 приводного ролика 6 с фиксирующим выступом 7 для челночной шпули 2, подпружиненный пружиной 8 щуп 9, контактирующий со стержнем шпули 2 и смонтированный на эксцентричной оси 10, расположенной параллельно оси 5 приводного ролика 6, фиксатор 11 для отвода и удержания шпули

2 в нерабочем положении. Фиксатор 11 состоит из пластины 12, консольно закрепленной на эксцентричной оси 10 и имеющей на свободном конце У-образный пгз 13 для 6 контактирования с одним из фланцев 14 шпули 2. Приводной ролик 6 постоянно контактирует с приводным ремнем 15 швейной машины 3, и расположен под боковой крышкой 16. Для удержания шпули 2 на пластин821587 чатом фиксаторе 11 имеется плоскость 17.

Ось 5 закреплена в кронштейне 4 винтом 18, эксцентричная ось 10 в нужном положении фиксируется стопорным винтом 19.

Приспособление для намотки нити на челночную шпулю швейной машины рабо- 5 тает следующим образом.

На ось 5 надевают шпулю 2 так, что она фиксируется на выступе 7 приводного ролика 6. Затем вручную на шпулю 2 опускают подпружиненный щуп 9. При включении швейной машины 3 приводной ремень 15 приводит во вращение приводной ролик 6, выступ 7 которого вращает шпулю 2 на оси 5.

Be время намотки нити 1 щуп 9 находится в постоянном контакте с нитью под воздействием пружины 8. С увеличением диаметра намотки нити щуп 9 поворачивается по часовой стрелке вместе с фиксатором 11, преодолевая усилие пружины 8, при этом создаваемый пружиной момент уменьшается до нуля и меняет свой знак на противоположный. Под действием пружины 8 фиксатор 20

11 доворачивается до фланца 14 шпули 2, и пластиной 12 сдвигает шпулю 2 с выступа

7, а плоскостью 17 удерживает ее на оси 10.

Шпуля 2 сдвигается с выступа 7 под воздействием силы Pi, которая вместе с силой Р (фиг. 5) является составляющей результирующей силы P.

Максимальный диаметр намотанной шпули на 1,5 — 2 мм меньше диаметра фланцев шпули, поэтому фланцы шпули определяют положение нити 1 внутри фланцев, что исключает возможность наматывания нити на выступающую часть приводного ролика 6.

Наличие фиксатора для отвода и удержания шпули в нерабочем положении способствует повышению удобства в обслуживании приспособления.

Формула изобретения

Приспособление для намотки нити на челночную шпулю швейной машины, содержащее смонтированные на кронштейне приводной ролик с фиксирующим выступом для челночной шпули и подпружиненный щуп, контактирующий со стержнем шпули и смонтированный на оси, расположенной параллельно оси приводного ролика, отличающееся тем, что, с целью повышения удобства в обслуживании, оно имеет фиксатор для отвода и удерживания шпули в нерабочем положении, состоящий из пластины, консольно закрепленной на оси щупа и имеющей на свободном конце У-образный паз для контактирования с одним из фланцев шпули, а ось щупа выполнена эксцентричной.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР ,№ 229942, кл. D 05 В 59/00, 1967.

821587

Составитель 3. Заикина

Редактор П. Коссей Техред А. Бойкас Корректор М.Шароши

Заказ 1734 45 Тираж 434 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
