Реферат



Союз Советских

Социалистических

Республик

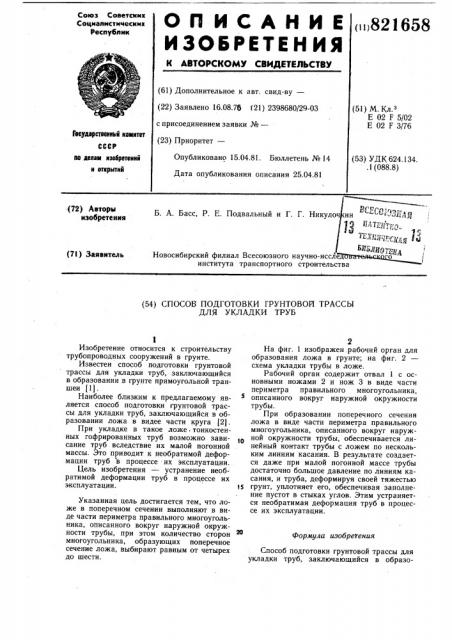

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ iii821658 (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.08.76 (21) 2398680/29-03 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.

Е 02 F 5/02

Е 02 F 3/76

Гееударстеенный кемнтет

Опубликовано 15.04.81. Бюллетень № 14

Дата опубликования описания 25.04.81 (53) УДК 624.134..1 (088.8) IIo делан нэееретеннй н еткрмтнй (72) Авторы изобретения

Б. А. Басс, P. Е. Подвальный и Г. Г. Никул (71) Заявитель

Новосибирский филиал Всесоюзного научно-иссле института транспортного строительства (54) СПОСОБ ПОДГОТОВКИ ГРУНТОВОЙ ТРАССЫ

ДЛЯ УКЛАДКИ ТРУБ

Формула изобретения

Изобретение относится к строительству трубопроводных сооружений в грунте.

Известен способ подготовки грунтовой трассы для укладки труб, заключающийся в образовании в грунте прямоугольной траншеи (1).

Наиболее близким к предлагаемому является способ подготовки грунтовой трассы для укладки труб, заключающийся в образовании ложа в видее части круга (2).

При укладке в такое ложе тонкостенных гофрированных труб возможно зависание труб вследствие их малой погонной массы. Это приводит к необратимой деформации труб в процессе их эксплуатации.

Цель изобретения — устранение необратимой деформации труб в процессе их эксплуатации. 35

Указанная цель достигается тем, что ложе в поперечном сечении выполняют в виде части периметра правильного многоугольника, описанного вокруг наружной окружности трубы, при этом количество сторон многоугольника, образующих поперечное сечение ложа, выбирают равным от четырех до шести.

На фиг. 1 изображен. рабочий орган для образования ложа в грунте; на фиг. 2 схема укладки трубы в ложе.

Рабочий орган содержит отвал 1 с основными ножами 2 и нож 3 в виде части периметра правильного многоугольника, описанного вокруг наружной окружности трубы.

При образовании поперечного сечения ложа в виде части периметра правильного многоугольника, описанного вокруг наружной окружности трубы, обеспечивается линейный контакт трубы с ложем по нескольким линиям касания. В результате создается даже при малой погонной массе трубы достаточно большое давление по линиям касания, и труба, деформируя своей тяжестью грунт, уплотняет его, обеспечивая заполнение пустот в стыках углов. Этим устраняется необратимая деформация труб в процессе их эксплуатации.

Способ подготовки грунтовой трассы для укладки труб, заключающийся в образо821658

Рог. 2

Составитель Н. Лихоперский

Редактор С. прыжова Техред А. Бойкас Корректор М. Демчик

Заказ 1743 49 Тираж 693 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ванин ложа, отличающийся тем, что, с целью устранения необратимой деформации труб в процессе их эксплуатации, ложе в поперечном сечении выполняют в виде части периметра правильного многоугольника, описанного вокруг наружной окружности трубы, при этом количество сторон многоугольника, образующих поперечное сечение ложа, выбирают, равным от четырех до шести.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 437828, кл. Е 02 F 3/76, 1972.

2. Исследование возможности использования глинистых грунтов для засыпки гофрированных труб. Отчет LIHHHCa по теме Д-ИС-5-75, р. 11.
