Стык предварительно напряженныхарматурных элементов

Стык предварительно напряженныхарматурных элементов

Иллюстрации

Показать все

Реферат

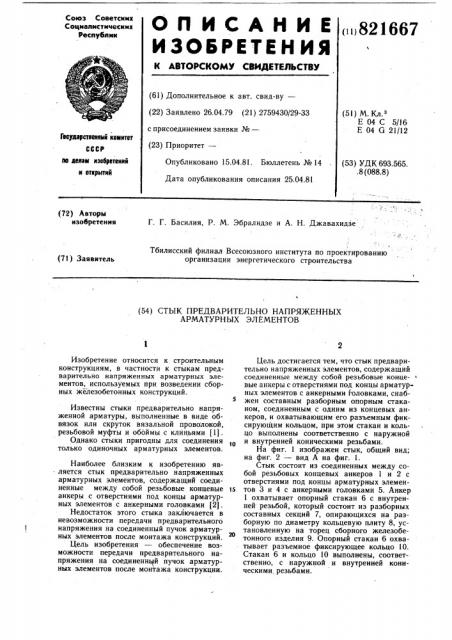

ОП ИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик

< 821667

Ъ (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.04.79 (21) 2759430/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

Е 04 С 5/16

Е 04 G 21/12

Геаударстееннмй кемнтет

СССР пе делам нзебретеннй и еткрмтий

Опубликовано 15.04.81. Бюллетень № 14

Дата опубликования описания 25.04.81 (53) УДК 693.565..8 (088.8) (72) Авторы изобретения

Г. Г. Басилия, P. М. Эбралидзе и А. Н. Джавахидзе

Тбилисский филиал Всесоюзного института по проектированию организации энергетического строительства (71) Заявитель (54) СТЫК ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ

АРМАТУРНЫХ ЭЛЕМЕНТОВ

1О

Изобретение относится к строительным конструкциям, в частности к стыкам предварительно напряженных арматурных элементов, используемых при возведении сборных железобетонных конструкций.

Известны стыки предварительно напряженной арматуры, выполненные в виде обвязок или скруток вязальной проволокой, резьбовой муфты и обоймы с клиньями (1).

Однако стыки пригодны для соединения только одиночных арматурных элементов.

Наиболее близким к изобретению является стык предварительно напряженных арматурных элементов, содержащий соединенные между собой резьбовые концевые анкеры с отверстиями под концы арматурных элементов с анкерными головками (2).

Недостаток этого стыка заключается в невозможности передачи предварительного напряжения на соединенный пучок арматурных элементов после монтажа конструкций.

Цель изобретения — обеспечение возможности передачи предварительного напряжения на соединенный пучок арматурных элементов после монтажа конструкции.

Цель достигается тем, что стык предварительно напряженных элементов, содержащий соединенные между собой резьбовые концевые анкеры с отверстиями под концы арматурных элементов с анкерными 1оловками, снабжен составным разборным опорным стаканом, соединенным с одним из концевых анкеров, и охватывающим его разъемным фиксирующим кольцом, при этом стакан и кольцо выполнены соответственно с наружной и внутренней коническими резьбами.

На фиг. 1 изображен стык, общий вид; на фиг. 2 — вид А на фиг. l.

Стык состоит из соединенных между собой резьбовых концевых анкеров 1 и 2 с отверстиями под концы арматурных элеменis тов 3 и 4 с анкерными головками 5. Анкер

1 охватывает опорный стакан 6 с внутренней резьбой, который состоит из разборных составных секций 7, опирающихся на разборную по диаметру кольцевую плиту 8, установленную на торец сборного железобетонного изделия 9. Опорный стакан 6 охватывает разъемное фиксирующее кольцо 10.

Стакан 6 и кольцо 10 выполнены, соответственно, с наружной и внутренней коническими, резьбами.

821667

Формула изобретения

Редактор H.Минко Текред A. Бойкас Корректор М. Демчик

Заказ 1744/49 Тираж 765 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35. Раушская наб., д. 4/5

Филиал ПГ. П «Патент», г. Ужгород, ул. Проектная, 4

Стык собирают следующим образом.

Анкер 1 с закрепленным на нем пучком арматурных элементов 3, пропускают через канал железобетонного изделия 9 и производят натяжение. Удерживая натяжным устройством анкер 1, под него на плиту 8 устанавливают секции 7 и собирают из них опорный стакан 6, который образует с анкером 1 резьбовое соединение. Затем секции 7 опорного стакана 6 стягивают разьемным фиксирующим кольцом 10, которое образует с ним соединение по конической резьбе, после этого снимают усилие натяжения арматурных элементов 3, в результате чего опорный стакан 6 опирается через плиту 8 на торец изделия 9 и фиксирует тем самым натяжение арматурных элементов 3.

Железобетонное изделие 9 с арматурным пучком 3 устанавливают в проектное положение и производят соединение его с дру1им изделием посредством соединительного пучка арматурных элементов 4. Для этого арматурные элементы 4 соединяют с конц вым анкером 2 и производят его ввинчива ие до отказа в концевой анкер !. После этого разъединяют фиксирующее кольцо 10, разбирают и извлекают секции 7 опорного стакана 6 и плиты 8, в результате чего предварительное напряжение с пучка арматурных элементов 3 передается на соединенный с ним пучок арматурных элементов 4.

Стык предварительно напряженных арматурных элементов, содержащий соединенные между собой резьбовые концевые анкеры с отверстиями под концы арматурных элементов с анкерными головками, отличаюи4ийся тем, что, с целью обеспечения возможности передачи предварительного напряжения на соединенный пучок арматурных элементов после монтажа конструкции, 15 он снабжен составным разборным опорным стаканом, соединенным с одним из концевых анкеров и охватывающим его разъемным фиксирующим кольцом, при этом стакан и кольцо выполнены соответственно с

20 наружной и внутренней коническими резьбами.

Источники информации, принятые во внимание при экспертизе

1. Торопов А. С. Арматурные работы.

25 М.,(<Высшая школа>>1976, с. 210, рис. 157.

2. Авторское свидетельство СССР № 541008, кл. E 04 б 21/12, 1973.
