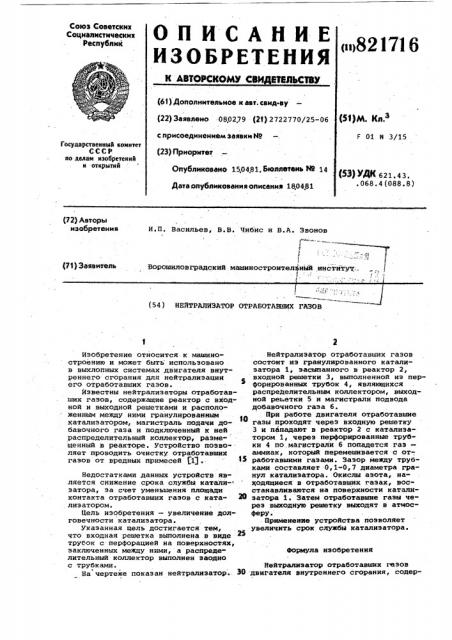

И.П. Васильев, В.B. Чибис и В.A. Звонов (71) Заявитель (54 ) НЕЙТРАЛИЗАТОР ОТРАБОТАВШИХ ГАЗОВ

Изобретение относится к машиноcTpoGHHIo и может быть использовано в выхлопных системах двигателя внутреннего сгорания для нейтрализации его отработавших газов.

Известны нейтрализаторы отработавших газов, содержащие реактор с входной и выходной решетками и расположенным между ними гранулированным катализатором, магистраль подачи добавочного газа и подключенный к ней распределительный коллектор, размещенный в реакторе. Устройство позволяет проводить очистку отработавших газов от вредных примесей 11 .

Нейтрализатор отработавших газов состоит из гранулированного катализатора 1, засыпанного в реактор 2, входной решетки 3, выполненной иэ перфорированных трубок 4, являющихся распределительным коллектором, выходной решетки 5 и магистрали подвода добавочного газа б.

При работе двигателя отработавшие газы проходят через входную решетку

3 и пападают в реактор 2 с катализатором 1, через перфорированные трубки 4 по магистрали б попадется газ— аммиак, который перемешивается с от15 работавшими газами. Зазор между трубками составляет 0,1-0,7 диаметра гранул катализатора. Окислы азота, находящиеся в отработавших газах, восстанавливаются на поверхности катали2© затора 1 ° Затем отработавшие газы через выходную решетку выходят в атмосФеру.

Применение устройства позволяет

25 увеличить срок службы катализатора.

Недостатками данных устройств является снижение срока службы катали- затора, эа счет уменьшения площади контакта отработавших газов с катализатором.

Цель изобретения — увеличение долговечности катализатора.

Указанная цель достигается тем, что входная решетка выполнена в виде трубок с перфорацией на поверхностях, эаключенных между ними, а распределительный коллектор выполнен заодно с трубками.

На чертеже показан нейтрализатор.

Формула изобретения

Нейтрализатор отработавших геэов

30 двигателя внутреннего сгорания, содерJ

Ворошиловградский машиностроительный институт

I "

821716 д>прийми8цфд

ФЮЗИ

ЯаЬФляемый

Составитель О. Немцов

Редактор К. Волощук Техред М. Федорнак Корректор М. Вигула

Тираж 553 Подписное

ВНИИПИ Государственчого комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д . 4/5

Заказ 1752/52

Филиал ППП "Патент", г. ужгород, ул. Проектная, 4 жащий реактор с входной и выходной решетками и расположенным между ними гранулированным катализатором, магистраль подачи добавочного газа и подключенный к ней распределительный коллектор, размещенный в реакторе, отличающийся тем, что, с целью увеличения долговечности катализатора, входная решетка выполнена в виде трубок с перфорацией на поверхностях, заключенных между ними, а распределительный коллектор выполнен заодно с трубками.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3729936, кл. 60-274, опублик. 1973.
