Реферат

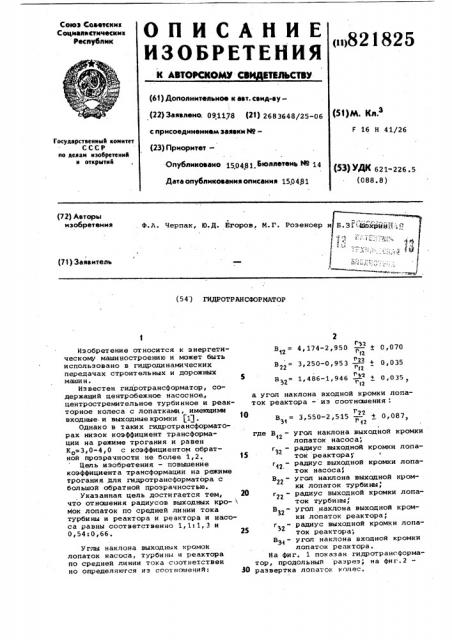

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ

Союэ Советских

Соцмалкстическмд

Ресттублим

Ф

cw (61) Дополнмтельмое к авт. сеид-ву— (22) Заявлено. 091178 (2! ) 2683648/25-06 (53) M

F 16 Н 41/26 с присоединением заявки М(23) Приоритет—

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 15.0481 Бюллетень.йй 14

Дата опубликования описания 15.0481 (53) УДЫ 621 226.5 (088.8) (72) Авторы изобретения

Ф.А, Черпак, Ю.Д. Егоров, М.Г. Розеноер и (71) Заявитель (54 ) ГИДРО 1 РАНСФОРМАТОР

В12

Изобретение относится к энергетическому машиностроению и может быть использовано в гидродинамических передачах строительных и дорожных маши н.

Из вестен гидротрансформатор, содержащий центробежное насосное, центростремительное турбинное и реакторное колеса с лопатками, имеющими входные и выходные кромки t1j.

Однако в таких гидротрансформаторах низок коэффициент трансформации на режиме трогания и равен

К =3 0-4,0 с коэффициентом обратной прозрачности не более 1,2.

Цель изобретения — повышение коэффициента трансформации на режиме трогания для гидротрансформатора с большой обратной прозрачностью.

Указанная цель достигается тем, что отношения радиусов выходных кро- 1 мок лопаток по средней линии тока турбины и реактора и реактора и насоса равны соответственно 1,1:1,3 и

0,54:0,66.

ВЪ2 а угол наклона входной кромки лопаток реактора — из соотношения .

В. = 3, 550-2, 515 — + О, 087 г22 г г где  — угол наклона выходной кромки лопаток насос а, r - радиус выходной кромки лопаток реактора", 32

r — радиус выходной кромки лопаток насоса,  — угол наклона выходной кромки лопаток турбины, r - радиус выходной кромки лопа22 ток турбины, В - угол наклона выходной кром32 ки лопаток реактора, r - радиус выходной кромки лопа25 ток реактора;

 — угол наклона входной кромки

31 лопаток реактора.

На фиг. 1 показан гидротрансформатор, продольный разрез, на фиг.2

ЗО развертка лопаток колес.

Углы наклона выходных кромок лопаток насоса, турбины и реактора по средней линии тока соответствен но определяются из соотношений:

4, 174-2,950 — „«+ 0,070 гзг

1г

3,250-0,953 — + О, 035 г!2

1,48б-1,94б — + 0,035 гзг

"и

82182

Формула и зобрет ения

1. Гидротрансформатор, содержащий центробежное насосное, центростремительное турбинное и реакторное колеса с лопатками, имеющими входные и выходные кромки, о т л и ч а юшийся тем,что, с целью повышения коэффициента трансформации на режиме трогания для гидротрансформаторов с большой обратной прозрачностью, отношения радиусов выходных

35

Гидротрансформатор содержит центробежное насосное 1, центростремительное турбинное 2 и реакторное 3 колеса с лопатками соответственно 4,5 и 6, имеющими входные 7,8,и 9 и выходные

10, 11 и 12 кромки. На чертеже приведены также все указанные размеры и углы. Гидротрансформатор работает следующим образом.

Механическая энергия в насосном колесе 1 преобразуется в гидравлическую энергию рабочей жидкости, которая движется в проточной части, образованной насосным, турбинным и реакторным колесами 1,2 и 3. В турбинном колесе 2 происходит преобразо вание гидравлической энергии в механическуюю.

Предлагаемое соотношение радиусов колес и углы наклона выходных кромок лопаток насоса, турбины и реак- 20 тора обеспечивают высокий коэффициент трансформации на режиме трогания при высоком коэффициенте обратной прозрачности 1,4 — 1,5.

5 4 ( кромок лопаток ио средней линии тока турбины и реактора и реактора и насоса равны соответственно 1,1: 1, 3 и 0,54:0,66.

2. Гидротрансформатор ио п.1, отличающийся тем, что углы наклона выходных кромок лопаток насоса, турбины и реактора по средней линии тока соответственно определяются из соотношений: зг

 2 = 4, 174 — 2,950 + 0,070

 = 3,250 — 0,953 — + 0,035

В = 1,486 — 1,946 — + 0,035, 32 а угол наклона входной кромки лопаток реактора — из соотношения: г22

В 1= 3,550 — 2,515 †„ + 0,087 где H — угол наклона выходной кром12 ки лопаток насоса, r — радиус выходной кромки ло32 паток реактора;

r — радиус выходной кромки ло-

12 паток насоса;

 — угол наклона выходной кром22 ки лопаток турбины, r22 — радиус выходной кромки лопаток турбины,  — угол наклона выходной кромэг ки лопаток реактора, радиус выходной кромки лопаток реактора;

 — угол наклона входной кром31 ки лопаток реактора, И ст оч ни ки и нформаци и принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 459630, кп. F 16 Н 41/26, 1973.
