Реферат



Союз Советских

Социалистических

Ресщ бпмк

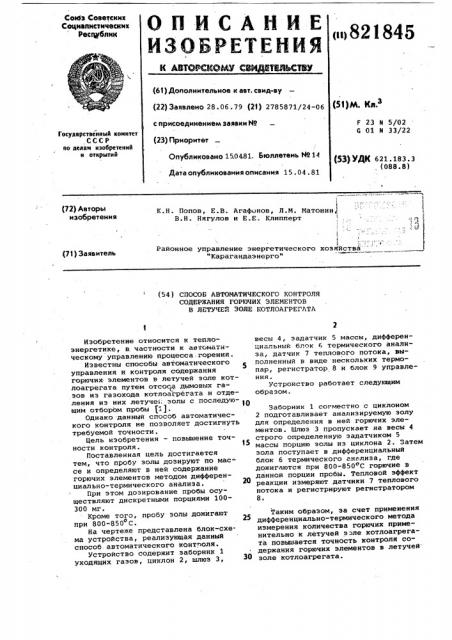

ОП ИСАИИЕ

ИЗОБРЕТЕИИЯ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.06.79 (21) 2785871/24-06 ()+. >

3 с присоединением заявки Йо

F 23 Н 5/02

С 01 и 33/22

Государственный комитет, СССР по делам изобретений н открытий (23) Приоритет

Опубликовано 150481. Бюллетень М14

Дата опубликования описания 15 . 04. 81 (53)УДК 621 183 3 .(088.8) К.Н. Попов, Е.В. Агафонов, Л.М. Матонин„;

В.Н. Нягулов и Е.E. Клипперт (72) Авторы изобретения

»

1

Районное управление энергетического хозяйствас

"Карагандаэнерго" (7! ) Заявитель (54 ) СПОСОБ АВТОМАТИЧЕСКОГО КОНТРОЛЯ

СОДЕРЖАНИЯ ГОР!ОЧИХ ЭЛЕМЕНТОВ

В ЛЕТУЧЕЙ ЗОЛЕ КОТЛОАГРЕГАТА

Изобретение относится к теплоэнергетике, в частности к автоматическому управлению процесса. горения.

Известны способы автоматического управления и контроля содержания горючих элементов в летучей золе котлоагрегата путем отсоср дымовых газов из газохода котлоагрегата и отделения из них летуче»; золы с последую- о щим отбором пробы p.).

Однако .данный способ автоматического контроля не позволяет достигнуть требуемой точности.

Цель изобретения — повышение точности контроля.

Поставленная цель достигается тем, что пробу золы дозируют по массе и определяют в ней содержание горючих элементов методом дифференциально-термического анализа.

При этом дозирование пробы осуществляют дискретными порциями 100300 мг.

Кроме того, пробу золы дожигают при 800-850 С.

На чертеже представлена блок-схема устройства, реализующая данный способ. автоматического конт»оля.

Устройство содержит заборник 1 уходящих газов, циклон 2, шлюз 3, ЗО весы 4, задатчнк 5 массы, дифферениальный блок 6 термического анализа, датчик 7 теплового потока, выполненный в виде нескольких термопар, регистратор 8 и блок 9 управления.

Устройство работает следующим образом.

Заборник 1 со|местно с циклоном

2 подготавливает анализируемую золу для определения в ней горючих элементов. Шлюз 3 пропускает на весы 4 строго определенную задатчиком 5 массы порцию золы из циклона 2. Затем зола поступает в дифференциальный блок 6 термического анализа, где дожигаются при 800-850 С горючие в даннои порции пробы. Тепловой эффект реакции измеряют датчики 7 теплового потока и регистрируют регистратором

Таким образом, эа счет применения дифференциально-термического метода измерения количества горючих применительно к летучей зле котлоагрегата повышается точность контроля содержания горючих элементов в летучей золе котлоагрегата.

821845

Составитель b.. l îãанов

ТехреаН.Бабурка Корректор M лароши

Редактор И. Погориляк

Заказ 1782/58

Тираж б06 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, . -35, Раушская наб., д. „ /5

Филиал ППП "Патент", г. ужгород, ул. Проектная,4

Формула изобретения

1. Способ автоматического контроля содержания горючих элементов в летучей эоле котлоагрегата путем отсоса дымовых газов из газохода котлоагрегата и отделения из них летучей золы ,с последующим отбором пробы, о т л ич а ю шийся тем, что, с целью повышения точности контроля, пробу золы дозируют по массе и определяют в ней содержание горючих элементов методом дифференциально-термического анализа.

2. Способ по п.1, о т л и ч а юшийся тем, что дозирование пробы осуществляют дискретными порп ями массой 100-300 мг.

3. Способ по п.1, о т л и ч а юшийся тем, что пробу золы дожигают при температуре 800-850 С.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 375449, кл. F 23 М 5/24, 1970.
