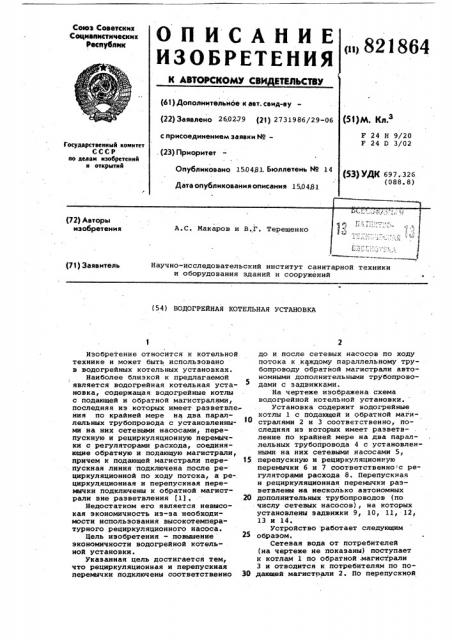

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОУСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 260279 (g)) 2731986/29-06

Союз Советскнк

Сецнапнстнческнх

Республнк

821864 (5!)М. Кл.

F 24 Н 9/20

F 24 D 3/02 с присоединением заявки ¹â€”

Государственный комитет

СССР

h0 делам изобретений н открытий. (23) Приоритет

Опубликовано 150481. Бюллетень № 14 (53) УДК 697..326 (088. 8) Дата опубликования описания 150481

Научно-исследовательский институт санитарной техники и оборудования зданий и сооружений (71) Заявитель (54) ВОЦОГРЕЙНАЯ КОТЕЛЬНАЯ УСТАНОВКА

Изобретение относится к котельной технике и может быть использовано в водогрейных котельных установках.

Наиболее близкой к предлагаемой является водогрейная котельная установка, содержащая водогрейные котлы с подающей и обратной магистралями, последняя из которых имеет разветвления по крайней мере на два параллельных трубопровода с установленными на них сетевыми насосами, перепускную и рециркуляционную перемычки с регуляторами расхода, соединяющие обратную и подающую магистрали, причем к подающей магистрали пере- I5 пускная линия подключена после рециркуляционной по ходу потока, а ре-. циркуляционная и перепускная перемычки подключены к обратной магистрали вне разветвления (1), 20

Недостатком его является невысокая экономичность из-за необходимости использования высокотемпературного рециркуляционного насоса.

Цель изобретения — повышение экономичности водогрейной котельной установки.

Указанная цель достигается тем, что рециркуляционная и перепускная перемычки подключены соответственно 30 до и после сетевых насосов по ходу потока к каждому параллельному трубопроводу обратной магистрали автономными дополнительными трубопроводами с задвижками.

На чертеже изображена схема водогрейной котельной установки.

Установка содержит водогрейные котлы 1 с подающей и обратной магистралями 2 и 3 соответственно, последняя из которых имеет разветвление по крайней мере на два параллельных трубопровода 4 с установленными на них сетевыми насосами 5, перепускную и рециркуляционную перемычки 6 и 7 соответственно1с регуляторами расхода 8. Перепускная и рециркуляционная перемычки разветвлены на несколько автономных дополнительных трубопроводов (по числу сетевых насосов), на которых установлены задвижки 9, 10, 11, 12, 13 и 14, Устройство работает следующим образом.

Сетевая вода от потребителей (на чертеже не показаны) поступает к котлам 1 по обратной .магистрали

3 и отводится к потребителям по подающей магистрали 2. По перепускной

82 1864

Источники информации, принятые во внимание при экспертизе

1, Жирнов Н.И. и др. Типовые водогрейные котлы большой мощности.

М.-Л., Энергия, 1964, с. 139,140, рис. 8-12.

Составитель Г. Савватимский

Редактор К. Волощук -Техред T.фщгрчка- Корректор М. Шароши

Заказ 1784/59

Тираж 824 Подписное

ВНИИПИ Государственного комитета СССР по öåëàì изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д,. 4/5 т

Филиал ППП Патент, г. ужгород, ул. Проектная, 4 перемычке 6 часть холодной воды через регулятор 8 подается в подающую магистраль 2, где подмешивается к горячей всще, чем регулируется температура последней, Для поддержания постоянной температуры на входе в котлы .часть горячей воды по рециркуляционной перемычке 7 через регулятор расхода 8 подается на всас сетевых насосов 5. Задвижки

9, 10, 11, 12, 13 и 14 позволяют отключать резервный насос, а также подключать перепускную и рецирку-. ляционную линии к разным параллельным трубопроводам 4 с тем, чтобы избежать возникновения циркуляции по контуру, образованному рециркуля« ционной перемычкой 7, одним иэ трубопроводов 4 обратной магистрали 3 и перепускной перемычкой 6.

Применение предлагаемого устройства позволяет повысить экономичность за счет отказа от высокотемпературного рециркуляционного насоса и использования лишь низкотемпературных насосов.

Ъ

Формула изобретения

Водогрейная котельная установка, содержащая водогрейные котлы с подающей и обратной магистралями, последняя иэ которых имеет разветвления по крайней мере на два параллельных трубопровода с установленными на них сетевыми насосами, перепускную и рециркуляционную перемычки с регуляторами расхода, соединяющие обратную и подающую магистрали, причем к подающей магистрали перепуск.ная линия подключена после рециркуляционной по ходу потока, о т л ич а ю щ а я с я тем, что, с целью повышения экономичности, рециркуляционная и перепускная перемычки подключены соответственно до и после сетевых насосов по ходу потока к каждому параллельному трубопроводу обратной магистрали автономными дополнительными трубопроводами с задвижками;
