Реферат

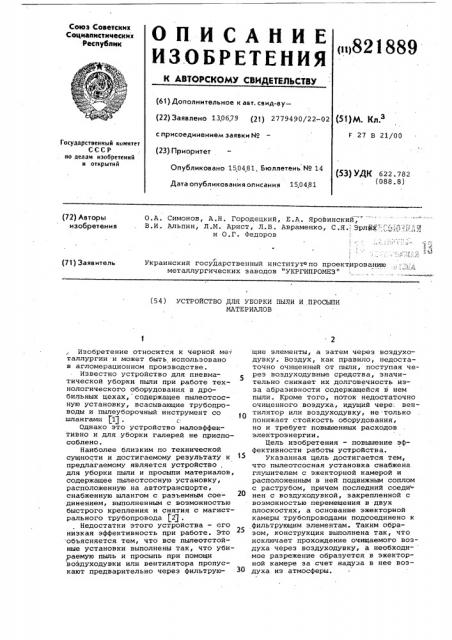

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

<ц821889 ф

С.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{61). Дополнительное к авт. свид-ву(223 Заявлено 130679 (21) 2779490/22-02 с присоединением заявки ¹ (23) Приоритет

Опубликовано 150481, Бюллетень Мо 14

Дата опубликования описания 15,0481 (51)М. Кл 3

F 27 В 21/00

Государственный коиитет

СССР по делан изобретений н открытий (53) УДК 622.782 (088 ° 8) {72) Авторы изобретения

О.A. Симонов, A.Н. Городецкий, Е ° A. Яровинский, В .И . Альпин, Л .М. Арист, Л.В . Авраменко, С .Я. . Эрлйх ::-.:",„:.;-,":- ..,,"„:,? и О.Г. Федоров d

Украинский государственный институт по проектированию металлургических заводов "УКРГИПРОМЕЗ" (71 ) Заявитель (54) УСТРОЙСТВО ДЛЯ УБОРКИ ПЫЛИ И ПРОСЫПИ

МАТЕРИАЛОВ

Изобретение относится к черной ме таллургии и может быть использовано в агломерационном производстве.

Известно устройство для пневматической уборки пыли при работе технологического оборудования в дробильных цехах, содержащее пылеотсосную установку, всасывающие трубопроводы и пылеуборочный инструмент со шлангами 11) . с

Однако это устройство малоэффективно и для .уборки галерей не приспособлено.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство, для уборки пыли и просыпи материалов, содержащее пылеотсосную установКу, расположенную на автотранспорте, снабженную шлангом с разъемным соединением, выполненным с возможностью быстрого крепления и снятия с магистрального трубопровода (2 .

Недостатки этого устройства — его низкая эффективность при работе. Это объясняется тем, что все пылеотстойные установки выполнены так, что убираемую пыль и просыпь при помощи воздуходувки или вентилятора пропускают предварительно через фильтрующие элементы, а затем через воздуходувку. Воздух, как правило, недостаточно очищенный от пыли, поступая через воздуходувные средства, значительно снижает их долговечность изза абразивности содержащейся в нем пыли. Кроме того, поток недостаточно очищенного воздуха, идущий чере: вентилятор или воздуходувку, не только понижает стойкость оборудования, но и требует повышенных расходов электроэнергии.

Цель изобретения — повышение эффективности работы устройства.

Указанная цель достигается тем, что пылеотсосная установка снабжена глушителем с эжекторной камерой и расположенным в ней подвижным соплом с раструбом, причем последний соеди нен с воздуходувкой, закрепленной с возможностью перемещения в двух плоскостях, а основание эжекторной камеры трубопроводами подсоединено к фильтрующим элементам. Таким обра зом, KoHcTpyKpHa axnozxHeHa TaK, что исключает прохождение очищаемого воздуха через воздуходувку, а необходи- мое разрежение образуется в эжекторной камере за счет надува в нее воздуха из атмосферы.

821889

60

На фиг. 1 изображено устройство у места эксплуатации, общий вид, на фиг. 2 — вид А на фиг. 1, на фиг. 3 вид Б на фиг. 2, на фиг. 4 — разрез

B-В на фиг. 2, на фиг. 5 — разрез

Г-Г на фиг.,4; на фиг. 6 — разрез

Д-Д на фиг. 5.

Устройство состоит из пылеотстойной установки 1, расположенной на автотранспорте 2, которая снабжена шлангом 3 с разъемным соединением 4, выполненным с нозможностью быстрого съема с магистрального всасывающего трубопровода, закрепленного на колонне галерей. Шланг 3 соединен с тройником 5, на разветвлениях которого установлены затворы 6,(фиг.2 и 3). Каждое из разветнлений трубопроводами подсоединено к последовательно расположенным циклонам 7 с антициклонами 8 и двухступенчатым циклонам 9 с аналогичными антициклонами °

Антициклоны трубопроводами 10 (фиг. 4) подсоединены с основанию эжекторной камеры 11, на конце кото рой установлен глушитель 12. В эжекторной камере. расположено подвижное сопло 13 с направляющей тягой 14 для регулирования, устанонленной н раструбе 15, соединенным с воздуходувкой 16, которая закреплена для возможности регулирования эжекторных элементов на подвижной горизонтальной плоскости 17, выполненной с возможностью вертикального подъема за счет домкратов 18 (фиг. 6). Циклон и антициклоны размещены над пылеосадительными бункерами 19, выпускные отверстия которых имеют затворы.

Выпускные отверстия совмещены с нинтовыми конвейерами 20, снабженными разгрузочными насадками 21. На бункерах установлены баки 22 и форсунки 23 (фиг. 2) системы увлажнения материала. Для устойчивости автотранспорта установлены упоры 24. В галереях, из которых производят уборку пыли и просыпи, проложены трубопроводы 25 (фиг. 1) с отводящими патрубками, которые выполнены с нозможностью подсоединения к ним шланга 26, закрепленного на коллекторе 27 в галерее. Для перемещения

его установлен электротягач 28 на монорельсе 29. Коллектор соединен с заборным механизмом 30. Управление установкой производят с пульта, размещенного на автотранспорте (на фиг. «е показан).

Устройство работает следующим образом.

Заполняют водой баки 22 и системы охлаждения воздуходувки, после чего пылеотсосную установку 1 на автотранспорте 2 подают под галерею, Затем при помощи разъемного соедине«ия 4 шланг 3 подключают к трубо5 l0

35 проводу 25. К коллектору 27 подсоединяют заборный механизм 30 и включают воздуходувку 16. При этом воздух из нее по раструбу 15 поступает н подвижное сопло 13. Проходя через сопло с большой скоростью, воздух создает в эжекторной камере 11 разрежение (накуум), под действием которого пыль и просыпь через заборный механизм 30, по коллектору 27 и трубопроводу 25 поступает н фильтрующие элементы пылеотсосной установки 1.

Проходя через циклоны 7, 9 и антициклоны 8, очищенный воздух по трубопроводам 10 поступает в основание эжекторной.камеры 11 и выбрасывает- . ся через глушитель 12 в атмосферу.

После заполнения бункеров 19 воздуходувку отключают и переводят устройство к месту разгрузки пыли и просыпи.

Включением винтовых конвейеров 20 и подачей в них из баков 22 через . форсунки 23 воды, увлажненный материал разгружают через насадки 21.

При необходимости наладки системы, перемещением н двух плоскостях воздуходувки, регулируют положение сопла 13. Для этого используют, также тягу 14.

Предлагаемое устройство исключает необходимость в подаче очищаемого воздуха через воздуходувку, что создает надежные условия для ее работы, так как разрежение создается только за счет эжекции, а не прососа воздуха через дутьевой агрегат.

Кроме того, отпадает необходимость н строительстве утепленных галерей с гидросмывом, отстойников и т.д.

Формула изобретения

Устройство для уборки пыли и просыпи материалов, содержащее пылеотсосную установку со шлангом, воздуходувкой и фильтрующими элементами, расположенную на автотранспорте, о т л и ч а ю щ е.е с я тем, что, с целью повышения эффективности работы, пылеотсосная установка снабжена глушителем с эжекторной камерой и размещенным в ней подвижным соплом с раструбом, причем последний соединен с воздуходувкой, закрепленной с воэможностью перемещения в двух плоскостях, а основание эжекторной камеры подсоединено к фильтрующим элементам.

Источники информации, принятые во внимание при . кспертизе

1. Калмыков A.Â. Обеспечивание дробильных цехов. N.„ "Недра", 1976, с ° 71-74, рис. 47.

2. Авторское свидетельство СССР

Р 594399, кл. F 27 В 21/00, 1978.

821889 г-г

Ааг Фюзи

Л-Д
