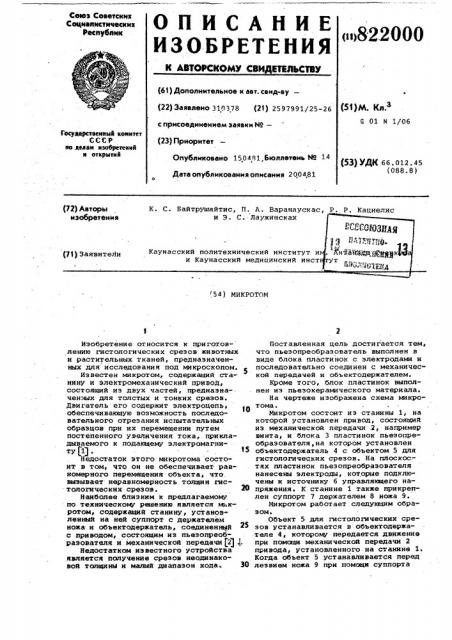

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ . К АВТЬРСКЬМУ СВИДЕТЕЛЬСТВУ (111822000

Союз Советских

Социааистических

Рвснубаик (61) Дополнительное к авт. саид-ву— (22) Заявлено 310378 (21) 2597991/25-26 с присоединением заявки N9— р1)м. к,.з

6 01 К 1/06

Государственный комитет

СС С Р яо делам мзобретеиий и открытий (23) Приоритет

Опубликовано 150 4 81, Бюллетень N9 14 (53) 4К 66. 012. 45 (088.8) Дата опубликования описания 200481 о (72) Авторы

К. С. Вайтрушайтис, П. A. Варанаускас, P. P. Кациелис 54) МИКРОТОМ

Изобретение относится к приготов,лению гистологических срезов животных и растительных тканей, предназначенных для исследования под микроскопом.

Известен микротом, содержащий станину и электромеханический привод, состоящий из двух частей, предназначенных для толстых и тонких срезов.

Двигатель его содержит электроцепь, обеспечивающую возможность последовательного отрезания испытательных образцов нри их перемещении путем постепенного увеличения тока,. прикладываемого к подающему электромагниту (1) .

Недостаток этого мнкротома состо» ит в том, что он не обеспечнвает равномерного перемещения объекта, что вызывает неравномерность толщин гистологических срезов. 20

Наиболее близким к предлагаемому по техническому решению является мькротом, содержащий станину, установленный на ней суппорт с держателем ножа и объектодержатель, соединенный с приводом, состоящим из пьезопреобразователя и механической передачи f2) ).

Недостатком известного устройства является получение срезов неодинаковой толщины и малый диапазон хода. 30

Поставленная цель достигается тем, что пьезопреобразователь выполнен в виде блока пластинок с. электродами и последовательно соединен с механической передачей и объектодержателем.

Кроме того, блок пластинок выполнен из пьезокерамического материала.

На чертеже изображена схема микротома.

Микротом состоит из станины 1, на которой установлен привод, состоящий из механической передачи 2, например винта, и блока 3 пластинок пьезопреобразователя,на котором установлен объектодержатель 4 с объектом 5 для гистологических срезов. На плоскостях пластинок пьезопреобразователя нанесены электроды, которые подключены к источнику 6 управляющего напряжения. К станине 1 также прикреплен суппорт 7 держателем 8 ножа 9.

Микротом работает следующим образом.

Объект 5 для гистологических срезов устанавливается в объектодержателе 4, которому передается движение при помскяи механической передачи 2 привода, установленного на станине 1.

Когда объект 5 устанавливается перед лезвием ножа 9 при помощи суппорта

822000

ВНИИПИ Заказ 1801/65 Тираж 907 Подписное

Филиал ППП "Патент",г.ужгород,ул.Проектная,4

7, он передвигается совместно с дер- жателем 8 и осуществляет срез от объ- екта 5. После возвращения ножа на блок 3 подается напряжение or источника б. и объект 5 перемещается на необходимую величину, соответствукнцую напряжению. Для последукиаего перемещения объекта 5 и лок 3 подается дополнительное на, яжение. Поскольку объект 5 при по ющи блока 3 перемещается на ьикровеличины, величины перемещения практически получаются одинаковости..N этим обеспечиваются одинаковые толщины гистологических срезов. Наличие механической пере. дачи 2 и пьезопреобразователей, соединенных последовательно, обеспечи- 15 вает широкий диапазон перемещения объекта 5.

Формула изобретения.

1. Иикротом, включающий станину, 20 установленный на ней суппорт с держателем ножа и объектодержатель, соединенный с приводом, состоящим иэ пьезопреобразователя и механической передачи, отличающийся тем, что, с целью достижения одинаковых толщин гистологических срезов и расширения диапазона хода, пьезопреобразователь выполнен в виде блока пластинок с электродами и последовательно соединен с механической передачей и объектодержателем.

2. Иикротом по п.1, о т л и ч аю шийся тем, что,. блок пластиHole выполнен из пьезокерамнческого материала.

Г

Источники информации принятые во внимание при экспертизе

1. Заявка Японии Р 49-40753, кл. 74 В 194, 05.09.74.

2. Авторское с видет ельс т во СССР по заявке Р 2491347/25-26, кл. G 01 N 1/06, 1977, I
