Реферат

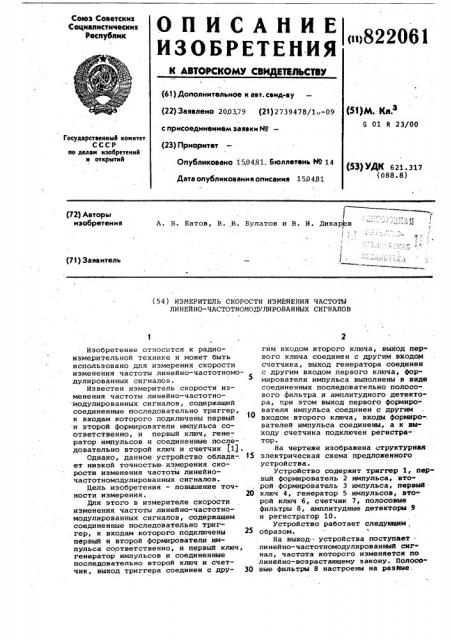

ои822061

Союз Советских

Социалистических

Республик

ОП HCAHHE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ НЗЛЬСТВУ (61) Дополнительное к авт. сеид-ву (51}М. Кя.з

G 01 R 23/00 (22) Заявлено 2003.79 (21) 2739478/1v-09

c .присоединением заявки ¹â€”

Государственный комитет

ССС Р но делам изобретений и открытий (23) Приоритет (53}УДК 621.317 (088.8) Опубликовано 1504.81, Бюллетень 89 14

Дата опубликования описания 150481 (72) Авторы изобретения

А. В. Батов, В. В. Булатов и В. И. ДикарЬв !

I (71) Заявитель (54 ) ИЗМЕРИТЕЛЬ СКОРОСТИ ИЗМЕНЕНИЯ ЧАСТОТЫ

ЛИНЕЙНО-ЧАСТОТНОМОДУЛИРОВАННЫХ СИГНАЛОВ

Изобретение относится к радиоизмерительной технике и может быть использовано для измерения скорости изменения частоты линейно-частотномодулированных сигналов.

Известен измеритель скорости изменения частоты линейно-частотномодулированных сигналов, содержащий соединенные последовательно триггер, к входам которого подключены первый и второй формирователи импульса соответственно, и первый ключ, генератор импульсов и соединенные последовательно второй ключ и счетчик (1).

Однако, данное- устройство облада-. 15 ет низкой точностью-измерения скорости изменения частоты линейночастотномодулированных сигналов.

Цель изобретения — повышение точ-. ности измерения. 20

Для этого в измерителе скорости изменения частоты линейно-частотномодулированных сигналов, содержащем соединенные последовательно триггер, к входам которого подключены 2S первый и второй формирователи импульса соответственно, и первый ключ, генератор импульсов и соединенные последовательно второй ключ и счетчик, выход триггера соединен с дру- 30 гим входом второго ключа, выход первого ключа соединен с другим входом счетчика, выход генератора соединен с другим входом первого ключа, формирователи импульса выполнены в виде соединенных последовательно полосового фильтра и амплитудного детектора, при этом выход первого формирователя импульса соединен с другим входом второго ключа, входы формиро-. вателей импульса соединены, а к выходу счетчика подключен регистратор.

На чертеже изображена структурная электрическая схема предложенного устройства.

Устройство содержит триггер 1, пер" вый формирователь 2 импульса, второй формирователь 3 импульса, первый ключ 4, генератор 5.импульсов, вто-. рой ключ б, счетчик 7, полосовые фильтры 8, амплитудные детекторы 9 и регистратор 10.

Устройство работает следующим, образом.

На выход- устройства поступает линейно-частотномодулированный сигнал, частота которого изменяется по линейно-возрастающему закону. Полосовые фильтры 8 настроены на разйые.

822061

Формула изобретения

Составитель Н. Мельников

Редактор Л.Тюрина Техред М.Рейвес Корректор В. Бутяга

Заказ 1840/68 Тираж 732 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 частоты. Сигнал с выхода полосового фильтра 8 первого формирователя 2 детектируется амплитудным детектором 9 и перебрасывает триггер 1 в другое состояние. В исходное состояние триггер 1 возвращается импульсом с второго формирователя 3, когда час тота входного сигнала совпадает с частотой настройки полосового фильтра 8 второго формирователя 3. Длительность импульса на выходе триггера 1 пропорциональна скорости изменения частоты линейно-частотномодулированного сигнала.

Импульс с выхода триггера 1 поступает на входы первого ключа 4 и второго ключа 6. Через первый ключ 4 15 на счетчик 7 во время действия длительности импульса триггера 1 поступают импульсы с генератора 5. Через ключ 6 на счетчик 7 поступают команды на запуск счетчика. Коли- 2О чество импульсов на выходе счетчика 7 пропорционально скорости изменения частоты.

Предложенное устройство обеспечивает измерение скорости изменения частоты, изменяющейся только по линейно-возрастающему закону.

При изменении частоты по линейноубывающему закону, измерение не производится, так как в этом случае счетчик 7 не запускается.

Предложенный измеритель позволяет устранить дополнительные каналы приема сигналов с линейной частотной модуляцией и повысить точность измерения.

Измеритель скорости изменения частоты линейно-частотномодулированных сигналов, содержащий соединенные последовательно триггер, к входам которого подключены первый и второй формирователи импульса соответственно, и первый ключ, генератор импульсов и соединенные последовательно второй ключ и счетчик, .о т л и ч а юшийся тем, что, с целью повышения точности измерения, выход триггера соединен с другим входом второго ключа, выход первого ключа соединен с.другим входом счетчика, выход генератора соединен с другим входом первого ключа, формирователи импульса выполнены в виде соединенных последовательно полосового фильтра и амплитудного детектора, при этом выход первого формирователя импульса соединен с другим. входом второго ключа, входы формирователей импульса соединены, а к выходу счетчика под.", ключен регистратор.

Источники информации, принятые во внимание при экспертизе

1. Дворяшин Б. В. Радиотехнические измерения, М., "Сов.радио", 1978, с.155, рис. 7.25 (прототип).
