Патент ссср 82219

Патент ссср 82219

Иллюстрации

Показать все

Реферат

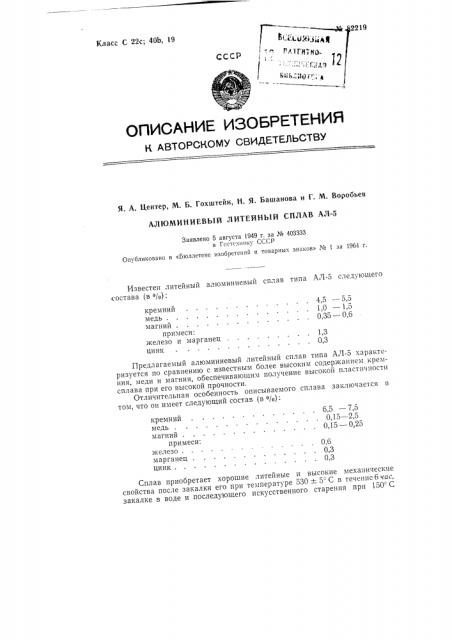

Класс С 22с; 4ОЬ, 19

2219

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Я, A. Центер, М. Б. Гохштейн, H. Я. Башанова и Г. М. Воробьев

АЛЮМИНИЕВЫЙ ЛИТЕЙНЫЙ СПЛАВ АЛ-5

Заявлено 5 августа 1949 г. за Мз 403333 в Госте«пик СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» % 1 за 1964 r.

Известен литейный алюминиевый сплав типа АЛ-5 следующего состава (в %):

4,5 — 5,5

1,0 — 1,5

0,35 — О,б

1,3

0,3

Предлагаемый алюминиевый литейный сплав типа АЛ-5 характеризуется по сравнению с известным более высоким содержанием кремния, меди и магния, обеспечивающим получение высокой пластичности сплава при его высокой прочности.

Отличительная особенность описываемого сплава заключается в том, что он имеет следующий состав (в o/0): б,5 — 7,5

0,15 — 2,5

0,15 — 0,25

О,б

0,3

0,3

Сплав приобретает хорошие литейные и высокие механические свойства после закалки его при температуре 530+- 5= С в теченисб час, закалке в воде и последующего искусственного старения прп 150= С кремний медь . магний . примеси: железо и марганец цинк кремний медь магний . примеси: железо . марганец . цинк . дй

gaia Е

Р11ГЕ " -.1;. 19

l I

1 — 2—

) / в течение 24 час. Сплав может быть изготовлен из чистых металлов, а также из вторичных алюминиевых сплавов путем соответствующей подшихтовки. № 82219

Предмет изобретения

АЛ-5, о тл и ч а ю шийся тем, кремний 6,5 — 7,5%, медь 1,5— по п. 1, отлича ющийс я тем, в количестве не более: железа

Редактор Л. К. Угнакова Тскрсд А. А. 1(амишникова !(оррсктор T. С. Дрожжина

Поди. к пен. 27!1 — 64 г. Форма г бi ч. 70 !081il6 Объсгв 0,18 изт. д.

Заказ 3262/12 Тираж 200 Цена б коп.

ЦНИИПИ Государственного комитета по делал изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

l. Алюминиевый литейный сплав что в его химический состав входят:

2 5%, магний 0,15 — 0 25%.

2. Алюминиевый литейный сплав что он содержит следующие примеси

О,б,7в, марганца 0,3",о, цинка 0,3%.
