Реферат

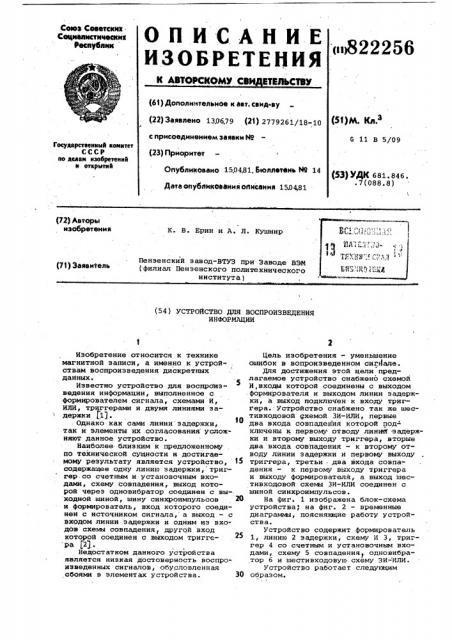

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ИТВЛЬСТВУ .

Сеюэ Сееетский

Сецнааисткчвакии

Вескубанк

<щ822256 (61) Дополнительное к авт. сеид-ву (51)М. Кл з (22) Заявлено 13.06,79 (21) 2779261/18-10 с присоединением заявки ¹ (23) Приоритет

G 11 В 5/09

ГосуяарствеииыА комитет

СССР яо делам изобретениЯ я открытиЯ

Опубликовано 15,0431, Бюллетень N9 14

Дата публикования описания 15.04.81 (53) УДК 681. 846 .7(088.8) (72) Авторы изобретения

К. В. Ерин и A. Л. Кушнир

Пензенский завод-ВТУЗ при Заводе ВЭМ (филиал Пензенского политехнического института) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ИНФОРМАЦИИ

Изобретение относится к технике магнитной записи, а именно к устрой- . ствам воспроизведения дискретных данных.

Известно устройство для воспроизведения информации, выполненное с формирователем сигнала, схемами И, ИЛИ, триггерами и двумя линиями задержки (1).

Однако как сами линии задер>хки, так и элементы их .согласования усложняют данное устройство.

Наиболее близким к предложенному по технической сущности и достигаемому результату является устройство, 1з содержащее .одну линию задержки, тригхер.со счетным и установочным входами, схему совпадения, выход которой через одновибратор соединен с вы ходной шиной, шину синхроимпульсов 20 и формирователь, вход которого соединен с источником сигнала, а выход - с входом линии задержки и одним иэ вхо« дов схемы совпадения, другой вход которой соединен с .выходом тригге ра Р3.

Недостатком данного устройства является низкая достоверность воспроизведенных сигналов, обусловленная сбоями в элементах устройства. 30

Цель изобретения — уменьшение ошибок в вопроизведенном сигнале.

Для достижения этой цели предлагаемое устройство снабжено схемой

И,входы которой соединены с выходом формирователя и выходом линии задер>кки, а выход подключен к входу тригГера. Устройство снабжено так >хе шестивходовой схемой ЗИ-ИЛИ, первые два входа совпадения которой под- ключены к первому отводу линий .задержки и второму выходу триггера, вторые два входа совпадения — к второму отводу линии задержки и первому выходу триггера, третьи - два входа совпадения - к первому выходу триггера и выходу формирователя, а выход шестивходовой схемы ЗИ-ИЛИ соединен с шиной синхроимпульсов.

На фиг. 1 изображена блок-схема устройства, на фиг. 2 — временные диаграммы, поясняющие работу устройства.

Устройство содержит формирователь

1, линию 2 задержки, схему И 3, триггер 4 со счетным и установочным входами, схему 5 совпадения . одновибратор 6 и шестнвходовую схему ЗИ-. ИЛИ.

Устройство работает следующим образом.

822256

Трехинтервальный сигнал (фиг. 2а) от источника подается на вход формирователя 1, на выходе которого по каждому перепаду входного сигнала формируются импульсные сигналы (фиг. 2б) длительностью 0,5Т, где T минимальный интервал в входной последовательности. Установочным curt налом (фиг. 2в) триггер 4 устанавливается в единичное" состояние.

Сигналом (фиг. 2r) с первого выхода триггера 4 открывается схема (О

5 совпадения, через которую сигнал формирователя 1 подается на вход одновибратора 6 (фиг. 2д). Одновибратором 6 каждый входной сигнал расширяется до длительности 1,0Т (фиг.2е)-З этот сигнал подается на выходную шину устройства. Одновременно сигнал с первого выхода триггера 4 подается на входы схемы ЗИ-ИЛИ 7, чем обеспечи вается прохождение сигнала с выхо- .39 да формирователя 1 и сигнала (фиг.2ж) с второго отвода линии 2 задержки на выход схемы ЗИ-ИЛИ- 7 и далее на шину синхроимпульсов. Приход на вход устройства первого и каждого нечетного из последующих интервалов длительностью 1,5Т приводит к совпадению сигнала.с выхода формирователя

1 и сигнала (фиг. 2з) с выхода линии

2 задержки, и переключению триггера

4 сигналом (фиг. 2и) с выхода схемы

И 3, при этом схема 5 совпадения закрывается, а сигналом (фиг. 2к) с второго выхода триггера 4 разрещается прохождение сигнала (фиг. 2л) с первого отвода линии 2 задержки на выход схемы ЗИ-ИЛИ 7, чем обеспечивается непрерывное формирование синхроимпульсов (фиг. 2м) на выходе последней.

С приходом на вход устройства 40 второго и каждого четного из последующих интервалов длительностью 1,5Т триггер 4 вновь переключается, и работа устройства осуществляется аналогично описанной при "единичном" состоянии триггера 4.

Предложенное устройство позволяет уменьшить ошибки в воспроизведенном сигнале. формула изобретения

Устройство для воспроизведения информации, содержащее линию задержки, триггер со счетным и установочным входами, схему совпадения, выход которой через одновибратор соединен с выходной шиной, шину синхроимпульсов и формирователь, вход которого соединен с источником сигнала, а выход — с входом линии задержки и одним из входов схем совпадения, другой вход которой соединен с первым выходом триггера, о т л и ч а ю щ е ес я тем, что, с целью уменьшения ошибок в воспроизведенном сигнале,.оно снабжено схемой И и шестивходовой схемой ЗИ-ИЛИ, первые два входа совпадения которой подключены к первому отводу линии задержки и второму выхо-ду триггера, вторые два входа совпадения — к второму отводу линии задержки и первому выходу триггера, третьи два входа совпадения — к первому выходу триггера и выходу формирователя, выход шестивходовой схемы ЗИ-ИЛИ соединен с шиной синхроимпульсов, входы схеьы И подключены к выходу формирователя и к выходу линии задержки, а выход подключен к входу триггера.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство, ССОР

Р 499578, кл. G 11 В 5/09, 1974.

2. Авторское свидетельство СССР

9 678510, кл. С 11 В 5/09, 1977 (прототип).

822256

il

К е и

Фиг.g
