Электрокоронный сепаратор
Иллюстрации
Реферат

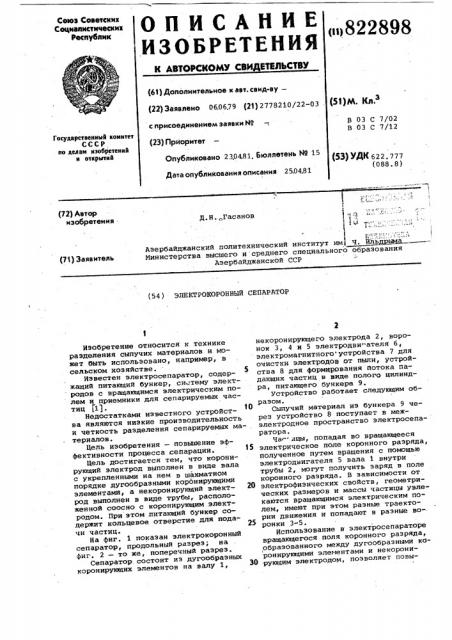

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ
Союз Советских
Социалистических
Реслублик!
)822898
Ф
Э г (61) Дополнительное к ввт. сеид-ву— (22) Заявлено 06.06.79 (21) 2778210/22-03 (53)hA. К„,3 с присоединением заявки ¹ (23) Приоритет
В 03 С 7/02
В 03 С 7/12
Государственный комитет
СССР но деяам изобретений н открытий
Опубликовано 230481, Бюллетень Н9 15
Дата опубликования описания 25.04.81 (53) УДК 6 г 2. 777 (088. 8) (72) Автор изобретения с
Д. Н. „Гасанов 1=)-
1 !
Ю-Н
Министерства высшего и среднего специального образования
Азербайджанской ССР (73) Заявитель (54 ) ЭЛЕКТРОКОРОННЫЙ СЕПАРАТОР
Изобретение относится к .технике разделения сыпучих материалов и может быть использовано, например, в сельском хозяйстве.
Известен электросепаратор, содержащий питающий бункер, систему элект родов с вращающимся электрическим полем и приемники для сепарируемых частиц (11.
Недостатками известного устройства являются низкие производительность и четкость разделения сепарируемых материалов.
Пель изобретения — повышение эффективности процесса сепарации.
Цель достигается тем, что коронирующий электрод выполнен в виде вала с укрепленными на нем в шахматном порядке дугообразными коронирующими элементами, а некоронирующий элект- 20 род выполнен в виде трубы, расположенной соосно с коронирующим электродом. При этом .питающий бункер содержит кольцевое отверстие для подачи частиц.
На фиг. 1 показан электрокоронный сепаратор, продольный разрез; на фнг. 2 — то же, поперечный разрез.
Сепаратор. состоит из дугообразных коронирующих элементов на валу 1, 30 некоронирующего электрода 2, воронок 3, 4 и 5 электродви"ателя 6, электромагнитного устройства 7 для очистки электродов от пили, устройства 8 для формиррвания Потока падающих частиц в виде полого цилиндра, питающего бункера 9. устройство работает следующим образом.
Сыпучий материал из бункера 9 через устройство 8 поступает в межэлектродное пространство электросепа- ратора.
Ча--ицы, попадая во вращающееся электрическое поле коронного разряда, полученное путем вращения с помощью электродвигателя 5 вала 1 внутри трубы 2, могут получить заряд в поле коронного разряда. В зависимости от электрофиэических свойств, геометрических размеров и массы частицы увле» каются Вращающимся электрическим полем., имеют при этом разные траектории движения и попадают в разные воронки 3-5.
Использование в электросепараторе вращающегося поля коронного разряда, образованного между дугообразными Kdронирующими элементами и некоронирующим электродом, позволяет повы822898
Формула изобретения
)0 фиаГ
Составитель А. Семенов
Редактор Н. Лазаренко Техред N, Коштура Корректор М. Вигула
Заказ 1937/7
Тираж 625 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 сить производительность работы устройства и четкость разделения сепарируемого-материала.
1. Электрокоронный сепаратор, содержащий питающий бункер, систему электродов с вращающимся электрическим полем и приемники для сепарируеьых частиц, отличающийся тем, что, с целью повышения эффективности процесса. сепарации, коронирующий электрод выполнен в виде вала с укрепленными на нем в шахматном порядке дугообразными коронирующими элементами, а некоронирующий электрод выполнен в виде трубы, расположенной соосно с коронирующим электродом.
2. Сепаратор по п. 1, о т л и ч а ю шийся тем, что, с целью исключения отскоков частиц сепарируемого материала, питающий бункер содержит кольцевое отверстие для подачи частиц.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
97781ю В 03 С 3/06, 1952.
