Устройство для поштучной выдачидлинномерных заготовок

Устройство для поштучной выдачидлинномерных заготовок

Иллюстрации

Показать все

Реферат

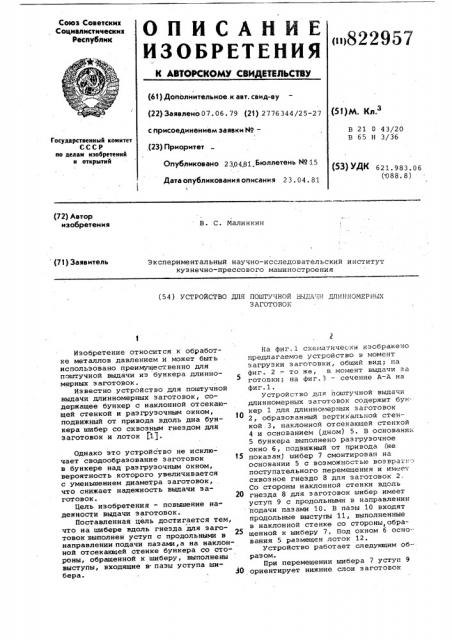

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик оц822957 (61) Дополнительное. к авт. свид-ву (ЗЦМ. Кл (22) Заявлено 07. 06. 79 (21) 2776344/25-27

В 21 D 43/20

В 65 Н 3/36 с присоединением заявки HP— ,(23) Приоритет

Государственный комитет

СССР по делам изобретений и открытии (5З) УДп 621. 983. 06 (088.8) Опубликовано 230481 Бюллетень М15

Дата опубликования описания 2 3. 04. 81

l (72) Автор изобретения

В. С. Малинкин

Экспериментальный научно-исследовательский институт кузнечно-прессового машиностроения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫДАЧИ ДЛИН НОМЕРНЫХ

ЗАГОТОВОК

20

Изобретение относится к обработке металлов давлением и может быть использовано преимущественно для поштучной выдачи из бункера длинномерных заготовок.

Известно устройство для поштучной выдачи длннномерных заготовок, содержащее бункер с наклонной отсекающей стенкой и разгрузочным окном, подвижный от привода вдоль дна бункера шибер со сквозным гнездом для заготовок и лоток $1).

Однако зто устройство не исключает сводообразование заготовок в бункере над разгрузочным окном, вероятность которого увеличивается с уменьшением диаметра заготовок, что снижает надежность выдачи заготовок, Цель изобретения — повышение надежности выдачи заготовок.

Поставленная цель достигается тем, что на шибере вдоль гнезда для заготовок выполнен уступ с продольными в направлении подачи пазами,а на наклонной отсекающей стенке бункера со стороны, обращенной к шиберу, выполнены выступы, входящие в пазы уступа шибера. 0

На фиг.1 схематически изображено предлагаемое устройство в момент загрузки заготовки, общий вид; на фиг. 2 .— то же, в,момент выдачи за готовки;. на фиг.З вЂ” сечение A-А на фиг.1.

Устройство для поштучной выдачи длинномерных заготовок содержит бункер 1 для длинномерных заготовок

2, образованный вертикальной стенкой.3, наклонной отсекающей стенкой

4 и основанием (дном) 5. В основании

5 бункера выполнено разгрузочное окно б, подвижный от привода (не показан) шибер 7 смонтирован на основании 5 с воэможностью воэврат.;.поступательного перемещения и имеет сквозное гнездо 8 для заготовок 2.

Со стороны наклонной стенки вдоль гнезда 8 для заготовок шибер имеет уступ 9 с продольными в направлении подачи пазами 10. В пазы 10 входят продольные выступы 11, выполненные в наклонной стенке со стороны,обращенной к шиберу 7. Под окном 6 осно.вания 5 размещен лоток 12.

Устройство работает следующим образом.

При перемещении шибера 7 уступ 9 ориентирует нижние слои заготовок

822957

Формула изобретения

4Ьг.2

ÔèÔ.3

Заказ 1944/10 Тираж 888 Подписное

ВНИИПИ

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4

2 параллельно гнезду 8, при этом одна иэ заготовок укладывается в гнездо. При обратном ходе шибера 7 выступы наклонной стенки 4, входящие в пазы шибера отсекают ос-. тальные заготовки, препятствуя их попаданию,в гнездо 8. B левом конечним пбложении шибера заготовка

2 через разгрузочное окно 6 выпадает на лоток 12.

Далее цикл повторяется.

Устройство для поштучной выдачи длинномерных заготовок,,содержащее 15 бункер с наклонной отсекающей стенкой и разгрузочным окном, подвижный от привода вдоль дна бункера шибер со сквозным гнездом для заготовок и лоток, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности выдачи заготовок, на шибере вдоль гнезда для заготовок выполнен уступ с продольными в направлении подачи пазами,.а на наклонной отсекающей стенке бункера со стороны, обращенной к шиберу, выполнены выступы, входящие в пазы уступа шибера.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 446622664466, кл. В 21 Н 9/02, 1972.
