Реферат



Союз Советских

Социалистических

Республик

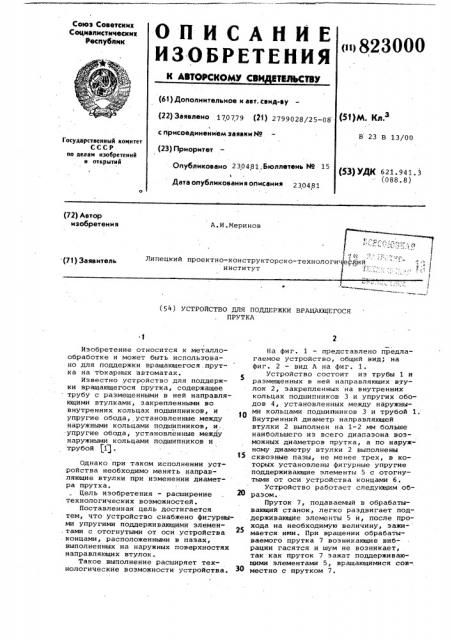

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ВТВЛЬСТВУ 1823000 (61) Дополнительное к авт. сеид-ву (22) Заявлено 170779 (21) 2799028/25-08 с присоединением заявки ¹ (23) Приоритет (51)М. Кл.

В 23 В 13/00

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 2 304 81. Бюллетень Но 15

Дата опубликования описания 230481 (53) УДК 621.941.3 (088.8) (72) Автор изобретения

A.È.Ìåðèíoâ

Липецкий проектно-конструкторско-технологи ф| ий институт | . . (73) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДДЕРЖКИ ВРАЩАЮЩЕГОСЯ

ПРУТКА

15

Изобретение относится к металлообработке и может быть использовано для поддержки вращающегося. прутка на токарных автоматах.

Известно устройство для поддержки вращающегося прутка, содержащее трубу с размещенными в ней направляющими втулками, закрепленными во внутренних кольцах подшипников, и упругие обода, установленные между наружными кольцами подшипников, и. упругие обода, установленные между наружными кольцами подшипников и трубой (1 .

Однако при таком исполнении устройства необходимо менять направляющие втулки при изменении диаметра прутка.

Цель изобретения — расширение технологических возможностей.

Поставленная цель достигается. тем, что устройство снабжено фигурными упругими поддерживающими элемен. тами с отогнутыми от оси устройства концами, расположенными в пазах, выполненных на наружных поверхностях направляющих втулок.

Такое выполнение расширяет технологические воэможности устройства.

На фиг. 1 — представлено предлагаемое устройство, общий вид; на фиг. 2 — вид А на фиг. 1.

Устройство состоит из трубы 1 и размещенных в ней направляющих втулок 2, закрепленных на внутренних кольцах подшипников 3 и упругих ободов 4, установленных между наружными кольцами подшипников 3 и трубой 1.

Внутренний диаметр направляющей втулки 2 выполнен на 1-2 мм больше наибольшего иэ всего диапазона возможных диаметров прутка, а по наружному диаметру втулки 2 выполнены сквозные пазы, не менее трех, в которых установлены фигурные упругие поддерживающие элементы 5 с отогнутыми от оси устройства концами 6.

Устройство работает следующим образом.

Пруток 7, подаваемый в обрабатывающий станок, легко раздвигает поддерживающие элементы 5 и, после прохода на необходимую величину, зажи- мается ими. При вращении обрабатываемого прутка 7 возникающие вибрации гасятся и шум не возникает, так как пруток 7 зажат поддерживающими элементами 5, вращающимися сов-. местно с прутком 7.

823000

Формула изобретения ВмдА

УФ

ВНИИПИ Заказ 1951/12 Тираж 1148 Подписное, Филиал ППП "Патент", r.Óæãîðîä, ул.Проектная,4

Применение данного. устройства

Позволяет обрабатывать прутки большого диапазона возможных диаметров и видов без переналадки.

Устройство для поддержки вращающегося прутка, содержащее трубу с размещенными в ней направляющими втулками, закрепленными во внутренних кольцах подшипников, и упругие обода установленные между наружными. кольцами подщипников и трубой, о т л и ч а ю щ е е с я тем, .что, с целью расщирения технологических возможностей, оно снабжено. фигурными упругими поддерживающими эле ментами с отогнутыми от осн устройства концами, расположенными в пазах, выполненных на .наружных поверхностях направляющих втулок.

Источники информации, принятые во внимание при экспертизе

1. Патент ПНР 9 46249, кл. 49 L 22/01, опублик. 1962.
