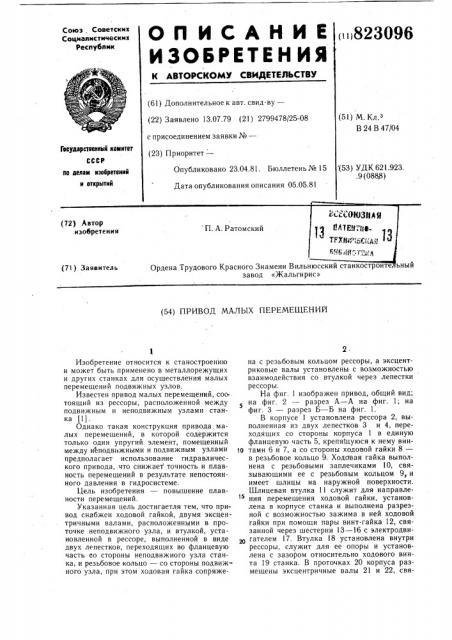

О Il Ы С А Н Ы Е (»)823096

И 306РЕТЕ Н ЫЯ

Союз, Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.07.79 (21) 2799478I25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл з

В 24 В 47/04

ГооударотееиимИ комитет

СССР (53) УДК 621.923..9 (0888) Опубликовано 23.04.81. Бюллетень № 15

Дата опубликования описания 05.05.81 ло делам изобретеиий и OTNpblTHM завод «Жальгирис» (54) ПРИВОД МАЛЫХ ПЕРЕМЕЩЕНИИ"

Изобретение относится к станостроению и может быть применено в металлорежущих и других станках для осуществления малых перемещений подвижных узлов.

Известен привод малых перемещений, состоящий из рессоры, расположенной между подвижным и неподвижным узлами станка (1) .

Однако такая конструкция привода,малых перемещений, в которой содержится только один упругий элемент, помещенный между неподви жными и подвижным узлами предполагает использование гидравлического привода, что снижает точность и плавность перемещений в результате непостоянного давления в гидросистеме.

Цель изобретения — повышение плавности пере мешен и й.

Указанная цель достигаетля тем, что привод снабжен ходовой гайкой, двумя эксцентричными валами, расположенными в проточке неподвижного узла, и втулкой, установленной в рессоре, выполненной в виде двух лепестков, переходящих во фланцевую часть со стороны неподвижного узла станка; и резьбовое кольцо — со стороны подвижного узла, при этом ходовая гайка сопряжена с резьбовым кольцом рессоры, а эксцентриковые валы установлены с возможностью взаимодействия со втулкой через лепестки рессоры.

На фиг. 1 изображен привод, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.

В корпусе 1 установлена рессора 2, выполненная из двух лепестков 3 и 4, переходящих со стороны корпуса 1 в единую фланцевую часть 5, крепя1цуюся к нему вин)o тами 6 и 7, а со стороны ходовой гайки 8— в резьбовое кольцо 9. Ходовая гайка выполнена с резьбовыми заплечиками 10, связывающими ее с резьбовым кольцом 9, и имеет шлицы на наружной поверхности.

Шлицевая втулка 11 служит для направле1а ния перемещения ходовой гайки, установлена в корпусе станка и выполнена разрезной с возможностью зажима в ней ходовой гайки при помощи пары винт-гайка 12, связанной через шестерни 13 — 16 с электродви20 гателем 17. Втулка 18 установлена внутри рессоры, служит для ее опоры и установлена с зазором относительно ходового винта 19 станка. В проточках 20 корпуса размещены эксцентричные валы 21 и 22, свя823096

Формула изобретения

Фиг 1 занные через зубчатые колеса 23 — 26 с электродвигателем 27. На эксцентричных валах посажены подшипники 28 и 29, контактирующие с лепестками 3 и 4.

Привод работает следующим образом.

Для перемещения консоли 30 (подвижного узла) вверх вращение от электродвигателя 17 передают по часовой стрелке через зубчатые колеса 13 — 16 паре винт-гайка

12, освобождая ходовую гайку от усилий зажима со стороны шлицевой втулки 11.

Затем от электродвигателя 27 через зубчатые колеса 23 — 26 подают вращение на эксцентричные валы 21 и 22, которые че- рез подшипники 28 и 29 одновременно деформируют лепестки 3 и 4. Лепестки, деформируясь, поджимаются к втулке !8 и перемещают ходовую гайку в шлицевой втулке 11, а также ходовой винт, связанный с ходовой гайкой, и соответственно подвижный узел (консоль). После выполнения перемещения электродвигатель 27 обесточивают, а на электродвигатель 17 подают на- 20 пряжение обратного знака, тогда при вращении пары винт-гайка против часовой стрелки произойдет зажим шлицевой втулки 11 ходовой гайкой, после чего возможно выполнение резания. Для перемещения подвижного узла (консоли) вниз производят операция в той же последовательности, при этом напряжение на электродвигатели подается с обратным знаком.

Выполнение привода малых перемещений в виде рессоры, состоящей из двух лепестков, помещенных между втулкой и подшипниками эксцентричных валов с возмож ностью их одновременного деформирования, позволяет повысить плавность перемещения подвижного узла при малых перемещениях в станках.

Привод малых перемещений, состоящий из рессоры, расположенной между подвижным и неподвижным узлами станка, отличающий ся тем, что, с целью повышения плавности перемещений, привод снабжен ходовой гайкой, двумя эксцентричными валами, расположенными в проточке неподвижного узла, и» втулкой, установленной в рессоре, выполненной в виде двух лепестков, переходящих во фланцевую часть со стороны неподвижного узла станка, и резьбовое кольцо — со стороны подвижного узла, при этом ходовая гайка сопряжена с резьбовым кольцом рессоры, а эксцентриковые валы установлены с возможностью взаимодействия со втулкой через лепестки рессоры.

Источники информации, принятые во внимание при экспертизе

I. Пуш В. Э. Малые перемещения в станках. М., Машгиз, 1961, с. 116.

823096 л-я

28

21

22

Фиг, 2

l7 !

Б

Фиг. 3

Составитель Н. Ермакова

Редактор В. Еремеева Техред А. Бойкас Корректор Н. Бабинец

Заказ 1957/16 Тираж 915 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
