Реферат

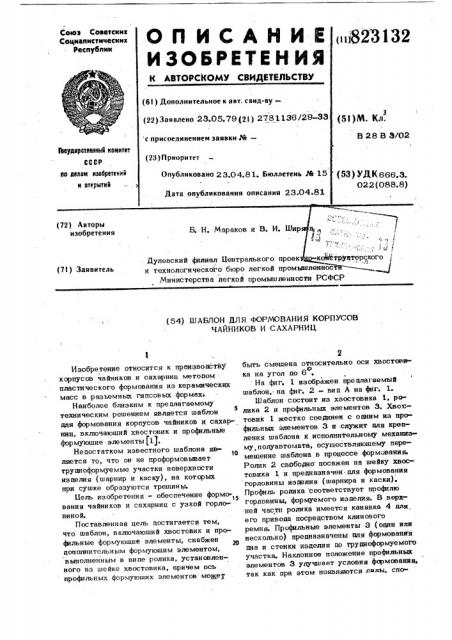

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических республик м823132 (6l ) Дополнительное к ввт. свид-ву— (22) Заявлено 23.05.79(21 ) 2781136/29-33 с присоединением заявки ¹â€” (23) Приоритет

Опубликовано 23 04.81. Бюллетень ¹ 15 (51)М. Кл.

Геоудеротаеннмй комитет

СССР

IIo делам изобретений и открытий

В 28 В 3/02 (58) УДК666,3.

022 (088. 8) Дата опубликования описания 23.04.8i

Дулевский филиал Бентрального проек коФЙтру и технологическот о бюро легкой промышленност

Министерства легкой промышленности РСФСР (7l) Заявитель (54) ШАБЛОН ДЛЯ ФОРМОВАНИЯ КОРПУСОВ

ЧАЙНИКОВ И САХАРНИЦ

Изобретение относится к производству корпусов чайников и сахарниц методом пластического формования иэ керамических масс в разъемных гипсовых формах

Наиболее близким к предлагаемому техническим. решением является шаблон

5 для формования корпусов чайников и сахарниц, включающий хвостовик и профильные формуюшие элементы (11.

Недостатком известного шаблона яв ляется то, что он не проформовывает трудноформуемые участки поверхности изделия (шарнир и каску), на которых при сушке образуются трещины.

Цель изобретения - обеспечение формования чайников и сахарниц с узкой горловиной.

Поставленная цель достигается тем, что шаблон, включающий хвостовик и профильные формуюшие элементы, снабжен дополнительным формуюшим элементом, выполненным в виде ролика, установленного на шейке хвостовика, причем ось профильных формуюших элементов может

2 быть смещена относительно оси хвостовО ка на угол до 6 Ha фиг. 1 изображен предлагаемый шаблон,: на фиг. 2 — вид А на фиг. 1.

Шаблон состоит иэ хвостовика 1, ролика 2 и профильных элементов 3. Хво.стовик 1 жестко соединен с одним из профильных элементов 3 и служит для крепления шаблона к исполнительному механизму, полуавтомата, осуществляющему перемещение шаблона в процессе формования.

Ролик 2 свободно посажен на шейку хвостовика 1 и предназначен для формовдния горловины иэделия (шарнира и каски).

Профиль ролика соответствует про илю горловины, формуемого изделия. В верх ней часпт ролика имеется канавка 4 для. его привода посредством клинового ремня. Профильные элементы 3 (один или несколько) предназначены для формования дна и стенки изделия до трудноформуемого участка. Наклонное положение про етльных элементов 3 улучшает условия формования, так как при этом появляются bi. спо823

3 собствующие движению массы saepx no стенке.

Гипсовая форма 5 с заложенной во внутреннюю полость формы заготовкой иэ керамической массы с влажностью 22% в вид@ шайбы устанавливается в патрон полуавтомата. Патрон приводится во вращение. Шаблон зигзагообразным движением вводится в полость гипсовой формы, касается массы и начинает медленно дви гаться вниз и в сторону от оси вращения формы, приближаясь профильными элементами к внутренней стенке формы. При этом масса деформируется, растекается по дну и стенкам формы, заполняя собой зазор между внутренней стенкой вращающейся формы и шаблоном.

Когда масса подойдет к верхней части иэделия (к горловине), в работу вступает вращшощийся на хвостовике шаблона ролик который раскатывает по стенке формы выдавливаемую снизу профильными элементами шаблона массу, заканчивая образование верхней части изделия (шарнир и каску).

После формования шаблон отходит от внутренней стенки формы к оси вращения и зигзагообразным движением выводится

132 из формы. Затем форма вынимается из патрона полуавтомата и устанавливается в сушило для сушки иэделия..

Конструкция шаблона позволяет улу шить качество формования корпусов чай5 ников и сахарниц, значительно сократить брак и повысить сортность иэделий. формула изобретени я

l0

1. Шаблон для формования корпусов чайников и сахарниц, включающий хвост вик и профильные формующие элементы, отличающи йс ятем, что,с целью обеспечения формовании чайников и сахарниц с узкой горловиной, шаблон снабжен.. дополнительным формующим эле-. ментом, выполненным в виде ролика, установленного на шейке хвостовика.

3. Шаблон по.п. 1, о т л и ч а юшийся тем, что, с целью обеспечения движения массы вверх, ось профильных формующих элементов смещена относительно

0 ось хвостовика на угол до 6 .

Источники информации, принятые во внимание при экспертизе

1. Автоское свидетельство СССР

М 442932, кл. 8 28 В 3/02, 1972.
