Устройство для сбора нефтепродуктовс поверхности воды

Устройство для сбора нефтепродуктовс поверхности воды

Иллюстрации

Показать все

Реферат

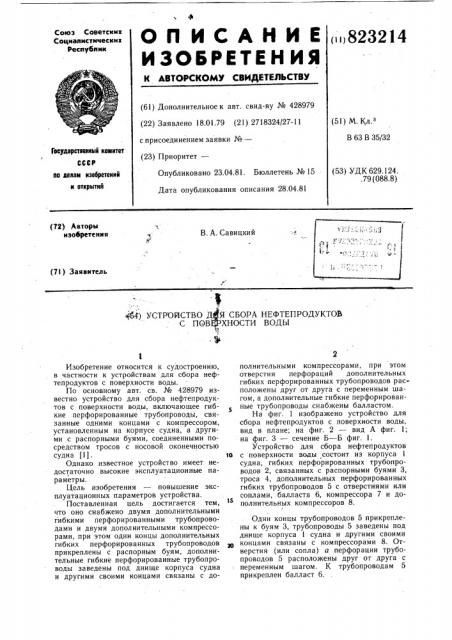

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетскик

Социалистически к

Республик (ii) 823214 (61) Дополнительное к авт. свид-ву № 428979 (22) Заявлено 18.01.79 (21) 2718324/27-11 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 23.04.81. Бюллетень № 15

Дата опубликования описания 28.04.81 (51) М. Кл.

В 63 В 35/32

Гввударствеииый комитет

СССР (53) УДК 629.124..79 (088.8) по делан изобретеиий и открытий (72) Авторы изобретения

В. А. Савицкий (71) Заявитель

44) УСТРОЙСТВО Д Я СБОРА НЕФТЕПРОДУКТОВ

С ПОВЦРХНОСТИ ВОДЫ.Ф

Изобретение относится к судостроению, в частности к устройствам для сбора нефтепродуктов с поверхности воды.

По основному авт. св. № 428979 известно устройство для сбора нефтепродуктов с поверхности воды, включающее гибкие перфорированные трубопроводы, связанные одними концами с компрессором, установленным на корпусе судна, а другими с распорными буями, соединенными посредством тросов с носовой оконечностью судна (1).

Однако известное устройство имеет недостаточно высокие эксплуатационные параметры.

Цель изобретения — повышение эксплуатационных параметров устройства.

Поставленная цель достигается тем, что оно снабжено двумя дополнительными гибкими перфорированными трубопроводами и двумя дополнительными компрессорами, при этом одни концы дополнительных гибких перфорированных трубопроводов прикреплены с распорным буям, дополни тельные гибкие перфорированные трубопроводы заведены под днище корпуса судна и другими своими концами связаны с дополнительными компрессорами, при этом отверстия перфораций дополнительных гибких перфорированных трубопроводов расположены друг от друга с переменным шагом, а дополнительные гибкие перфорированные трубопроводы снабжены балластом.

На фиг. 1 изображено устройство для сбора нефтепродуктов с поверхности воды, вид в плане; на фиг. 2 — вид А фиг. 1; на фиг. 3 — сечение Б — Б фиг. 1.

Устройство для сбора нефтепродуктов

1о с поверхности воды состоит из корпуса 1 судна, гибких перфорированных трубопроводов 2, связанных с распорными буями 3, троса 4, дополнительных перфорированных гибких трубопроводов 5 с отверстиями или соплами, балласта 6, компрессора 7 и дополнительных компрессоров 8.

Одни концы трубопроводов 5 прикреплены к буям 3, трубопроводы 5 заведены под днище корпуса 1 судна и другими своими концами связаны с компрессорами 8. Отверстия (или сопла) а перфорации трубопроводов 5 расположены друг от друга с переменным шагом. К трубопроводам 5 прикреплен балласт 6.

823214

Устройство работает следуюшим образом.

При движении судна в зоне разлива нефтепродуктов набегающий поток отводит от бортов судна распорные буи 3, что обеспечивает гидродинамическое горизонтальное раскрытие гибких перфорированных трубопроводов 2 с поплавками, а также гидродинамическое раскрытие дополнительных гибких трубопроводов 5. Сжатый воздух от дополнительных компрессоров 8 по трубопроводам 5 поступает в отверстия а. Воздух, выходя из отверстий а в виде множества пузырьков, поднимаясь вверх и постепенно расширяясь, образует вертикальную воздушную завесу, которая способствует прекращению или уменьшению волнения по бортам судна-нефтесборщика, т.е. в зоне полосы траления.

Сбор нефти с поверхности воды после снижения волнения в зоне полосы траления осуществляется при помоши активной пнев- 2ц матической или гидравлической надводной завесы, образуемой воздухом, выходящим из перфорированных трубопроводов 2.

Формула изобретения

Устройство для сбора нефтепродуктов с поверхности воды по авт. св. № 428979, отличающееся тем, что, с целью повышения эксплуатационных параметров, оно, снабжено двумя дополнительными гибкими перфорированными трубопроводами и двумя дополнительными компрессорами, при этом одни концы дополнительных гибких перфорированных трубопроводов прикреплены к распорным буям, дополнительные гибкие перфорированные трубопроводы заведены под днище корпуса судна и другими своими концами связаны с дополнительными компрессорами, при этом отверстия перфораций дополнительных гибких перфорированных трубопроводов расположены друг от друга с переменным шагом, а дополнительные гибкие перфорированные трубопроводы снабжены балластом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 428979, кл. В 63 В 35/32, 24.03.71 (прототип).

823214

Вид 4

Составитель Л. Артанов

Редактор В. Лазаренко Техред А. Бойкас Корректор М. Демчик

Заказ 1975/22 Тираж 489 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4
