Устройство для рыхления смерзшихсясыпучих материалов

Устройство для рыхления смерзшихсясыпучих материалов

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Реснублнк

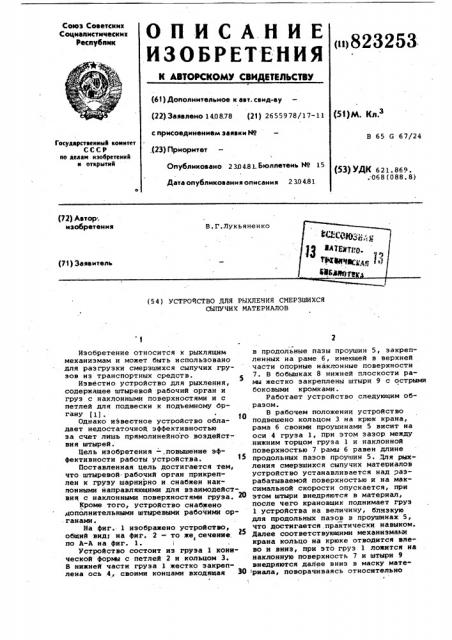

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

xiii 823253 (61) Дополнительное к авт. сеид-ву (51)М. К .з (22) Заявлено 140878 (21) 2655978/17-11 с присоединением заявки Н9

В 65 G 67/24

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 2 30 4.8 1. Бюллетень 149 15 (53) УДК 621.869. . 068 (088. 8) Дата опубликования описания 2 30481 (54) УСТРОЙСТВО ДЛЯ PblXJIEHHH СМЕРЗШИХСЯ

СЫПУЧИХ МАТЕРИАЛОВ в продольные пазы проушин 5, закрепленных на раме б, имеющей в верхней части опорные наклонные поверхности

7. В бобышках 8 нижней плоскости раьы жестко закреплены штыри 9 с острыми боковыми кромками.

Работает устройство следующим образом.

В рабочем положениИ устройство подвешено кольцом 3 на крюк крана, рама б своими проушинами 5 висит на оси 4 груза 1, при этом зазор между .нижним торцом груза 1 и наклонной поверхностью 7 рамы б равен длине продольных лазов проушин 5.. ля рыхления смерзшихся сыпучих материалов устройство устанавливается над разрабатываемой поверхностью и на максимальной скорости опускается, при этом штыри внедряются в материал, после чего крановщик поднимает груз

1 устройства на величинУ, близкую для продольных лазов в проушинах 5, что достигается. практически навыком.

Далее соответствующими механизмами крана кольцо на крюке отводится влево и вниз, при это груз 1 ложится на наклонную поверхность 7 и штыри 9 внедряются далее вниз в маску мате риала, поворачиваясь относительно

Изобретение относится к рыхлящим механизмам и может быть использовано для разгрузки смерзшихся сыпучих грузов из транспортных средств. 5

И з ве ст н о у строй ст во дл я рыхл е ни я, содержащее штыревой рабочий орган и груз с наклонными поверхностями и с петлей для подвески к подъемному Органу (1) . 10

Однако известное устройство обладает недостаточной эффективностью за счет лишь прямолинейного воздействия штырей.

Цель изобретения †.повышение эффективности работы устройства. 15

Поставленная цель достигается тем, что штыревой рабочий орган прикреплен к грузу шарнирно и снабжен наклонными направляющими для взаимодействия с наклонными поверхностями груза.

Кроме того, устройство снабжено дополнительными штыревыми рабочими органами.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, сечение. по A-А на фиг. 1.

Устройство состоит иэ груза 1 конической формы с петлей 2 и кольцом 3.

В нижней части груза 1 жестко закреплена ось .4, своими концами входящая !

823253

Формула изобретения

A-Я

Составитель Б.Горлов

Редактор В.Лазаренко Техред М. Рейвес Корректор Ю.Макаренко

1979/24 ТиРаж 842 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 правой кромки рамы, распахивая поверхность боковыми кромками штырей.

Затем груз 1 аналогично кладется на правую сторону. И так повторяется цикл до полного восстановления сыпучести. 5

Предлагаемое устройство расширяет диапазон его применения, позволяя разрыхлять поверхность смерзшихся грузов на любых транспортных устройствах.

1. Устройство для рыхления смерзшихся сыпучих материалов, содержащее 15 штыревой рабочий орган.и груз с наклонными поверхностями и с петлей для подвески к подъемному органу, о т л и ч а ю щ е е с я тем, что, с целью по- вышения эффективности,.штыревой раббчий орган прикреплен к грузу .шарнирно и снабжен наклонными направляющими для взаимодействия с наклонными поверхностями груза.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что оно снабжено дополнительными штыревыми рабочими органами.

Источники информации, принятые во внимание при экспертизе

Разработка мерзлых грунтов.

Информационный обзор. М., Машгиз, 1970, с. 35 (прототип) .
