Реферат

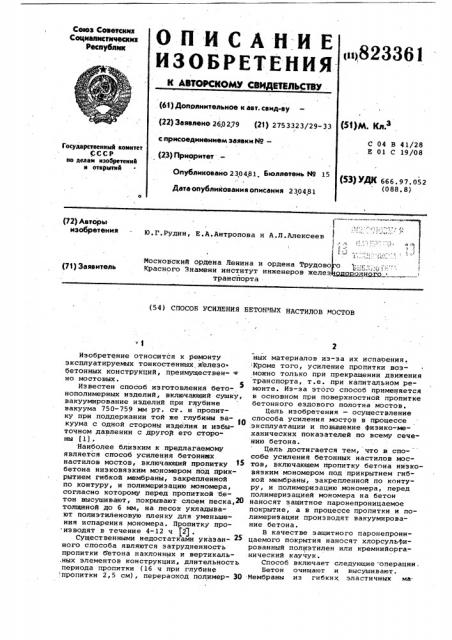

ОПИСАНИЕ

ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДИИЛЬСТВУ . (о1) Дополнительное к авт. саид-ву (22) Заявлено 260279 (21) 2753323/29-33 (5()M. Кл.

Сотов Соаетскик

Социалистических

Рвспублик с присоединением заявки Нов (23) С 04 В 41/28

Е O l С 19/08

Государственный комнтет

СССР яо делам нзобретеннй н открмтнй

Приоритет

Опубликовано 230481. Бюллетень t49 15 (53) УДЫ 666.97.052 (088. 8) Дата опубликования описания 2304 81 (. 1

Ю.Г.Рудин, Е.А.Антропова и A.Ë.Àëåêñååâ

l !

1 .- ;

1:. ° .. ч

Московский ордена Ленина и ордена Трудово о

Красного Знамени институт инженеров желез,щщ зодн ц;р, трансйорта (72) Авторы изобретения (71) Заявитель (54) СПОСОБ УСИЛЕНИЯ БЕТОНЧЫХ НАСТИЛОВ МОСТОВ

Изобретение относится к ремонту эксплуатируемых тонкостенных железо-. бетонных конструкций, преимуществен- т но мостовых.

Известен способ изготовления бетонополимерных иэделий, включающий сушку, вакуумирование изделий при глубине вакуума 750-759 мм рт. ст. и пропитку при поддержании той же глубины вакуума с одной стороны иэдемия и избыточном давлении с друго) его стороны (1) .

Наиболее близким к предлагаемому является способ усиления бетоннмх настилов мостов, включающий пропитку бетона низковязким мономером под прикрытием гибкой мембраны, закрепленной по контуру, и полимернзацию мономера, согласно которому перед пропиткой бетон высушивают, покрывают слоем песка,20 толщиной до 6 мм, на песок укладывают полиэтиленовую пленку для уменьшения испарения мономера. Пропитку про изводят в течение 4-12 ч (21 .

Существенными недостатками указан- 25 ного способа являются затрудненность пропитки бетона наклонных и вертикаль,ных элементов конструкции, длительность периода пропитки (16 ч при глубине пропитки 2,5 см), перераоход полимер- 30 ных материалов из-за их испарения. Кроме того, усиление пропитки возможно только при прекращении движения транспорта, т.е. при капитальном ремонте. Из-за этого способ применяется в основном при поверхностной пропнтке бетонного ездового полотна мостов.

Цель изобретения — осуществление способа усиления мостов в процессе эксплуатации и повышение физико-механических показателей по всему сечению бетона.

Цель достигается тем, что в способе усиления бетонных настилов мостов, включающем пропитку бетона низковязким мономером под прикрытием гибкой мембраны, закрепленной по контуру, и полимеризацию мономера, перед полимеризацией мономера на бетон наносят защитное паронепроницаемое покрытие, а в процессе пропитки и полимеризацни производят вакуумирование бетона.

В качестве защитного паронепроннцаемого покрытия наносят хлорсульфированный полиэтилен или кремнийорганический каучук.

Способ включает следующие -операции.

Бетон очищают н высушивают.

Мембраны иэ гибких эластичных ма

82336 1 териалов типа прорезиненной ткани, полиэтиленовой пленки или металлического листа устанавливают с двух сторон конструкции, одна из которых используется для последующего вакууми рования.Осуществляют пропитку бетона низковязким мономером типа стирола или метилметакрилата. Одновременно с пропиткой вакуумируют пространство между мембранной и бетонной поверхностью. Затем снимают мембраны и наносят на поверхность пропитанного бетона паронепроницаемые пленки типа хлорсульфированного полиэтилена или кремнийорганического каучука для предотвращения испарения иэ тела бетона мономера в период его полимеризации. Производят вакуумирование с одновременной полимеризацией мономера, пропитавшего бетон, термокаталитическим или хими- кокаталитическим способом с добавлением катализатора полимеризации типа перекиси бензоила.

На фиг. 1 изображен фрагмент технологической операции по пропитке и вакуумированию бетона; на фиг. 2 — фрагмент технологической операции по вакуумированию, нанесению защитных пленок и полимеризации.

Способ осуществляется следующим образом.

После завершения операций по чистке и просушке бетона по периметру ослабленной зоны конструкции 1 приклеивают рейку 2 и закрепляют мембрану 3. Через нижний ниппель 4 в пространство между мембраной 3 и конструкцией 1 заканчивают мономер. Одновременно через ниппель 4 с противоположной грани.конструкци 1 производят вакуумирование. Верхний ниппель 4 служит для контролд заполнения мономером.пространства под мембраной 3 на весоте.

После завершения операции пропитки мембрану с одной стороны конструкции, снимают, наносят защитную пленку

5, предотвращающую испарение мономера с поверхности бетона, устанавливают нагреватель, .например электрософит б, и пройзводят полимериэацию мономера в теле бетона с одновременным вакуумированием через ниппель 4. . Эффективность способа проверяют

° ° ° э спериментально на опытных образцах змером 200x200xl00 мм, выполненных и бетона марки И-150. Через ниппели накачивают мономер — стирол и осуществляют вакуумирование с противоположной стороны. Контроль заполнения мономером пространства под мембраной на высоте производят через ниппель. Время пропитки составляет

3-4 ч. Полимеризацию осуществляют, термокаталитическим способом при

60-80 С в течение 4-6 ч.

Результаты испытаний приведены в таблице.

5 Число образцов, шт

10, 10

Прочность на сжатие, среднее

10 значение,кг/см 150

400

Коэффициент вариации, Ъ

Водопоглощение, Ъ

0,9

Морозостойкость, количество циклов 100

800

Имеются поры

Характерные блески в порах — заполнение полистиролом

Петрография, характер пор

Примечение предлагаемого способа позволяет без прекращения движения и капитального ремонта обеспечить долговечность и эксплуатационную надежность конструкций, имеющих местное снижение прочности и морозостойкости бетона.

Формула изобретения

Источники информации, принятые во внимание при экспертизе.

60 1. Авторское свидетельство СССР

9 653238,кл. С 04 С 04 В 41/28,1975.

2. Paul О.R., Fowler О.W. Surface

mpregnation of concrete bridge deckP

)with poIymers.-У. AppI, PoIym.Sc1

65 1975, V,19, Ф 1, р. 28-301.

1. Способ усиления бетонных настилов мостов, включающий пропитку бето40 на низковязким мономером под прикрытием гибкой мембраны, закрепленной по контуру, и полимериэацию мономера, отличающийся

: бетона.

2. Способ по и. 1, о т л и ч а ю— шийся тем, что, в качестве защитного паронепроницаемого покрытия

55 наносят хлорсульфированный полиэтилен или кремнийорганический каучук.

823361

Фиг.1

Фиа2
