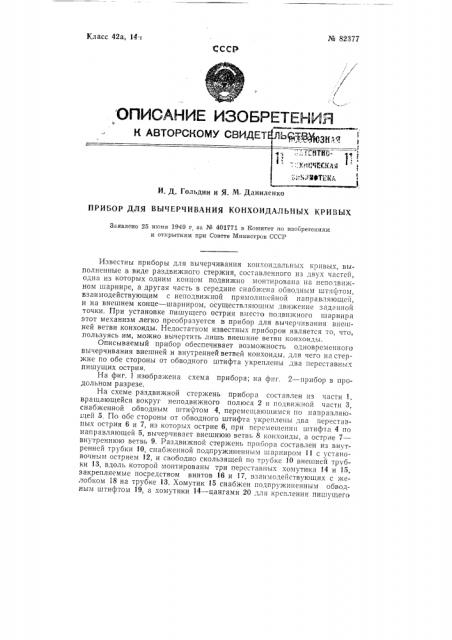

ОПИСАНИЕ ИЗОБРЕТЕНИД

ИI

И. Д. Гольдин и Я. М. Даниленко

ПРИБОР ДЛЯ ВЫЧЕРЧИВАНИЯ КОНХОИДАЛЬИЫХ КРИВЫХ

Заявлено 25 и|оня 1949 r за № 401771 в Комитет по изооретсниям и открытиям при Совете Министров СССР

Известны приборы для вычерчивания конхоидальных кривых, выполненные в виде раздвижного стержня, составленного из двух частей, одна из которых одним концом подвижно монтирована на нсподвижном шарнире, а другая часть B середине снабжена обводным штифтом, взаимодействующим с неподвижной прямолинейной направляющей, и на внешнем конце — шарниром, осуществляющим движение заданной точки, При установке пишущего острия вместо подвижного шарнира этот механизм легко преобразуется в прибор для вычерчивания внешней ветви конхоиды. Недостатком известных приборов является то, что, пользуясь им, можно вычертить лишь внешние ветви конхоиды.

Описываемый прибор обеспечивает возможность одновременного вычерчивания внешней и внутренней ветвей конхоиды, для чего на стержне по обе стороны от обводного штифта укреплены два переставных пишущих острия.

На фиг. 1 изображена схема прибора; на фпг. 2 — прибор в продольном разрезе.

На схеме раздвижной стержень прибора составлен из части 1, вращающейся вокруг неподвижного полюса 2 и подвижной части 3, снабженной обводным штифтом 4, перемещаюшимся по направляюптей 5. По обе стороны от обводного штифта укреплены два переставных острия 6 и 7, из которых острие 6, при перемешеяпи штифта 4 по направляющей 5, вычерчивает внешнюю ветвь 8 конхоиды, а острие 7— внутреннюю ветвь 9. Раздвижной стержень прибора составлен из внутренней трубки 10, снабженной подпружиненным шарниром 11 с установочным острием 12, и свободно скользящей по трубке 10 внешней трубки 13, вдоль которой монтированы три переставных хомутика 14 и 15, закрепляемые посредством винтов 16 и 17, взаимодействующих с желобком 18 на трубке 13. Хомутик 15 снабжен подпружиненным обводным штифтом 19, а хомутики 14 — цангами 20 для крепления пишущего

¹ 82377 острия 21, например графита. Для ограничения перемещения хомутиков трубка 13 снабжена пробкой 22.

На фиг. 1 жирными и штрихпунктирными линиями изображены два госледовательных положения прибора при вычерчивании внешней и внутренней ветвей конхоиды.

Предмет изобретения

4-

Ql р л

Фи"-. 2

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве

Поди. к еч, 14/VIII-1959 г.

Тираж 360. Цена 25 коп

Информационно-издательский отдел.

Объем 0,17 и. л. Заказ 5705.

Гор. Алатырь, типография № 2 Министерства культуры Чувашской АССР.

Прибор для вычерчивания конхоидальных кривых, выполненный в виде раздвижного стержня, вращающегося одним концом на неподвижном шарнире и снабженного в средней части обводным штифтом, взаимодействуюшим с неподвижной прямолинейной направляющей, отличающийся тем, что, с целью одновременного вычерчивания внешней и внутренней ветвей конхоиды, на стержне по обе стороны от обводного штифта укреплены два переставных пишущих острия.
