Устройство для контроля резьбырезьбовыми калибрами

Устройство для контроля резьбырезьбовыми калибрами

Иллюстрации

Показать все

Реферат

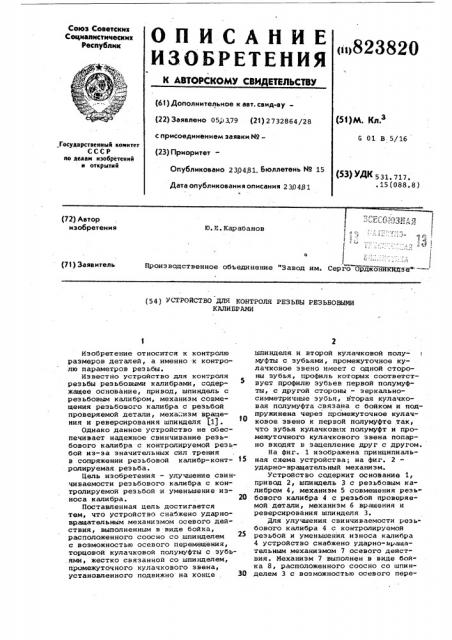

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (ii) 823820 (61) Дополнительное к авт. саид-ву(22) Заявлено 050 379 (21) 2 732864/28 с присоединением заявки Йо— (23) Приоритет(51) м. кл.з

G 01 В. 5/16

Государственный комитет

СССР по делам изобретений н открытий

Опубликовано 2304.81. Бюллетень No 15

Дата опубликования описания 2394Я1 (53) ЮК 531. 717. . 15 (088.8) Ю. E. Карабанов

: --- >---1

f о !

Производственное объединение "Завод им. Серго ОрджонИКИдэе (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ РЕЗЬВЫ РЕЗЬВОВЫМИ

КАЛИБРАМИ

Изобретение относится к контролю размеров деталей, а именно к контролю параметров резьбы.

Известно устройство для контроля резьбы резьбовыми калибрами, содержащее основание, привод, шпиндель с резьбовым калибром, механизм совмещения реэьбового калибра с резьбой проверяемой детали, меха.:изм вращения и реверсирования шпинделя (1).

Однако данное устройство не oGecпечивает надежное свинчивание резьбового калибра с контролируемой резьбой из-за значительных сил трения в сопряжении реэьбовой калибр-конт- 15 ролируемая резьба, Цель изобретения — улучшение свинчиваемости резьбового калибра с контролируемой резьбой и уменьшение износа калибра. 20

Поставленная цель достигается тем, что устройство снабжено ударновращательным механизмом осевого действия, выполненным в виде бойка, расположенного соосно со шпинделем с возможностью осевого перемещения, торцовой кулачковой полумуфты с зубь,ями, жестко связанной со шпинделем, промежуточного кулачкового звена, установленного подвижно на конце M шпинделя и второй кулачковой полумуфты с зубьями, промежуточное кулачковое звено имеет с одной стороны зубья, профиль которых соответствует профилю зубьев первой полумуфты, с другой стороны - эеркальносимметричные зубья, вторая кулачковая полумуфта связана с бойком и подпружинена через промежуточное кулачковое. звено к первой полумуфте так, что зубья кулачковнх полумуфт и промежуточного кулачкового звена попарно входят в зацепление друг с другом.

На фиг. 1 изображена принципиальная схема устройства; на фиг. 2 ударно-вращательный механизм.

Устройство содержит основание 1, привод 2, шпиндель 3 с реэьбовым калибром 4, механизм 5 совмещения резьбового калибра 4 с резьбой проверяемой детали, механизм 6 вр щения и реверсирования шпи нделя 3.

Для улучшения свинчиваемости реэьбового калибра 4 с контролируемой резьбой и уменьшения износа калибра

4 устройство снабжено ударно-вращательным механизмом 7 осевого действия. Механизм 7 выполнен в виде бой" ка 8, расположенного соосно со шпинделем 3 с воэможностью осевого пере823820 мещения и предохраненнбго от вращения с помощью пальцев 9, торцовой кулачковой полумуфты 10 с зубьями

11, жестко связанной со шпинделем 3, промежуточного кулачкового .звена 12, установленного подвижно на конце шпинделя 3 и второй кулачковой полуг муфты 13 с зубьями 14. Промежуточное звено 12 имеет с одной стороны зубья

15, профиль которых соответствует профилю зубьев 11 первой полумуфты

10, с другой стороны — зеркально-симметричные зубья 16 ° Вторая кулачковая полумуфта 13 связана с бойком 8 и подпружинена через промежуточное кулачковое звено 12 к первой полумуфте 10 так, что зубья 17, .14, 15 и 16 кулачковых полумуфт 10 и 13 и промежуточного кулачкового звена 12 попарно входят в зацепление друг с другом..

Зубья всех кулачковых элементов 10, 13 и 12 выполнены с равномерным подь- 20 емом и резким спадом. . Устройство работает следующим образом.

При вращении шпинделя 3 с реэьбовым калибром 4 в направлении, соответствующем ввинчиванию калибра 4 в проверяемую резьбу, начинает также вращаться кулачковая полумуфта 10.

Промежуточное кулачковое звено 12 при этом не .вращается, поскольку ока- ЗО эывается заторможенным зубьями второй кулачковой полумуфты 13.

При вращении полумуфты 10 зубья

11 воздействуют на зубья 15 промежуточного кулачкового звена 12, сообщают ему и полумуфте 15 движение в 0 осевом направлении и вэводят боек 8.

После подхода зубьев 11 к концу зубьев 15 промежуточное кулачковое звено 12 вместе с полумуфтой 13 и бойком 8 срываются в направлении по- 40 лумуфты 10 и наносят удар по вращающемуся шпинделю 3, который через шпиндель 3 передается на реэьбовый калибр 4.

При обратном вращении шпинделя 3 4 с резьбовым калибром 4 в направлении, соответствующем вывинчиванию реэьбового калибра 4 из проверяемой резьбы, вместе с кулачковой полумуфтой 10 начинает вращаться промежуточное ку- щ лачковое звено 12, поскольку оно оказывается заторможенным зубьями 11 полумуфты 10. Вращающееся кулачковое звено 12 воздействует на полумуфту

13, сообщает ей движение в осевом направлении и взводит боек 8, который после соответствующего совмещения зубьев полумуфты 13 и звена 12 срывается вместе с полумуфтой 13 в направлении звена 12 и наносит удар по шпинделю 3, который через шпиндель передается на реэьбовый калибр 4.

Таким образом, ввинчивание и вывинчивание резьбового калибра 4 соп; ровождается ударными нагрузками, действующими в осевом направлении, которые способствуют уменьшению силы трения в резьбовом сопряжении калибрпроверяемая резьба.

Формула изобретения

Устройство для контроля резьбы резьбовыми калибрами, содержащее основание, привод, шпиндель с реэьбовым калибром, механизм совмещения резьбового калибра с резьбой проверяемой детали, механизм вращения и реверсирования шпинделя, о т л и ч а ю щ.е е с я тем, что, с целью улучшения свинчиваемости реэьбового калибра с контролируемой резьбой и уменьшения износа калибра, оно снабжено ударно-вращательным механизмом осевого действия, выполненным в виде бойка, расположенного соосно со шпинделем с возможностью осевого перемещения, торцовой кулачковой полумуфты с зубьями, жестко связанной со шпинделем, промежуточного кулачкового звена, установленного подвижно на конце шпинделя, и второй кулачковой полумуфты с зубьями, промежуточное кулачковое звено имеет с одной стороны зубья, профиль которых соответствует профилю зубьев первой полумуфты, с другой стороны - эеркальносимметричные. еубья, вторая кулачковая полумуфта связана с бойком и подпружинена чЕрез промежуточное кулачковое звено к первой полумуфте так, что зубья кулачковых полумуфт и проф. межуточного кулачкового звена попарно входят в зацепление друг с другом.

Источники информации, принятые во внимание при экспертизе

1. авторское свидетельство СССР

9 278133, кл. G 01 В 5/16, 1968 (прототип).

Фиг.1
