Реферат

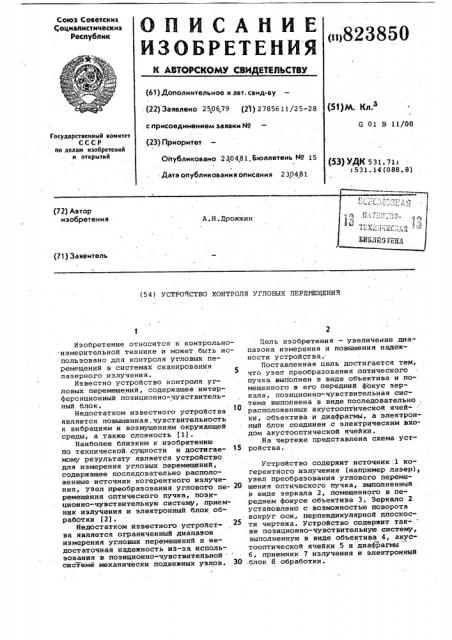

ОП ИС НИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских (,ощиапистических

Республин

<>82385О (61) Дополнительное к авт. саид-ву (22) Заявлено 2506,79 (21) 2785611/25-28 с присоединением заявки М (23) Приоритет 51 „ „з

G 01 В ll/00

Государстаеииый комитет

СССР по делам изобретеиий и открытий

Опубликовано 2304.81, Бюллетень N9 15 (53) УДК 531. 71:

:531.14(088.8) Дата опубликования описания 2304.81 (71) Заявитель (54) УСТРОЙСТВО КОНТРОЛЯ УГЛОВЫХ ПЕРЕИЕЩЕНИИ

Изобретение относится к контрольноизмерительной технике и может быть использовано для контроля угловых перемещений в системах сканирования лазерного излучения.

Известно устройство контроля угловых перемещений, содержащее .интерференционный позиционно-чувствительный блок.

Недостатком известного Устройства является повышенная, чувствительность к вибрациям и возмущениям окружающей среды, а также сложность „1).

Наиболее близким к.изобретению

Iio технической. сущности и достигае- 15 мому результату является устройство для измерения угловых перемещений, содержащее последовательно расположенные источник когерентного излучения, узел преобразования углового пе- 20 ремещения оптического пучка, позиционно-чувствительную систему, приемннк излучения и электронный блок обработки (2).

Недостатком известного устройст ва является ограниченный диапазон измерения угловых перемещений и недостаточная надежность иэ-эа использования в позиционно-чувствительной системе механически подвижных узлов. ЗО

Цель изобретения — увеличение диа" паэона измерения и повышения надежности устройства..

Поставленная цель достигается тем, что узел преобразования оптического пучка выполнен в виде объектива и помещенного в его передний фокус зеркала, позиционно-чувствительная система выполнена в виде последовательно . расположенных акустооптической ячей-: ки, объектива и диафрагмы, а электронный блок соединен с электрическим входом акустооптической ячейки.

На чертеже представлена схема устройства.

Устройство содержит источник;l когерентного излучения (например лазер), узел преобразования углового перемещения оптического пучка, выполненный . в виде зеркала 2, помещенного в переднем фокусе объектива 3. Зеркало 2. установлено с возможностью поворота вокруг оси., перпендикулярной плоскости чертежа. Устройство содержит так-. же позиционно-чувствительную систему, выполненную в виде объектива 4, акустооптической ячейки .5 и диафрагмы

6, приемник 7 излучения и электронный блок 8 обработки.

823850

Формула изобретения

Составитель Б.HOTBBQB

Техред A.Càçêà Еорректор Г. Назарова, Редактор О. Чернжченко

Заказ 2083/54 Тираж .642 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.; д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Устройство работает следующим образом.

Пучок света от источника 1 -падает на зеркало 2 и преобразуется в сканирующий пучок. После отражения в зеркале 2 пучок падает на объектив

3, который преобразует его в пучок, сканирующий параллельно самому себе в плоскости распространения звуковой. волны в акустооптической ячейке 5.

Пройдя объектив 3, пучок падает под углом Брегга к фронту. акустичеекой волны на акустоопическую ячейку 5, где в результате акустооптического взаимодействия испытывает дифракцию.

Продифрагированная часть пучка падает на объектив 4, в заднем фокусе которого помещен приемник 7 излучения, связанный с электронным блоком

8. Сигнал приемника 7 излучения воздействует на электронный блок 8 таким образом, что вызывает прекращение генерации звуковой волны и, следовательно, выключение продифрагированного пучка через промежуток времени, за который звуковая волна поо" ходит расстояние от электроакустического преобразователя до места акустооптического взаимодействия.

После выключения через такой же промежуток времени происходит включение, вызванное отсутствием сигнала от приемника 7 излучения. Возникает периодический сигнал„ период которого зависит от угла поворота контролируемого зеркала 2 и является полезный выходным сигналом.

Таким образом, применение в позиционно-чувствительной системе акустооптической ячейки.,соединенной а электронным блоком, позволяет увеличить диапазон измеряемых угловых перемещений и повысить надежность устройства.,О Устройство контроля угловых переме1цений, содержащее последовательно расположенные источник когереитного излучения, узел преобразования Углового перемещения оптического пучка, позиционно-чувствительную систему, приемник излучения и электронный блок обработки, о т л и ч а ю щ е .е с я тем, что, с целью увеличения диапазона измерения и повышения надежности, узел преобразования оптического пучка

20 выполнен в виде объектива и помещенного в него передний фокус зеркала, позиционно-чувствительная система выполнена в виде последовательно расположенных акустооптической ячейки, объектива и диафрагмы„ а электронный

* блок соединен с электрическим входом акустооптической ячейки.

Источники информации, принятые во внимание при экспертизе

1."Приборы и техника эксперимента", 1973, Р 5, с. 213-214.

2. Патент США Р 3989384, кл. 6 01 В 11/26, НКИ 356-152, 1976 (прототип). ф
