Узел крепления пера
Иллюстрации
Реферат

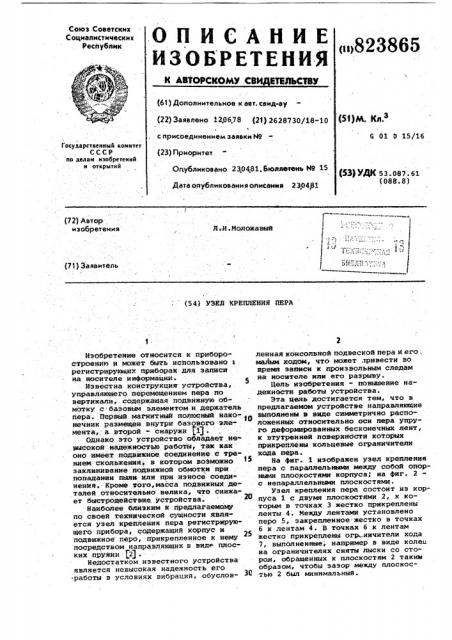

ОПHCAnHE
NBQSVe rn S
К АВТОРСКОМУ;СВ ВТВЛЬСТВУ
Союз Советских
Социалистических
Республик (11>823865 (6t) Дополнительное к авт. сеид-ву (я)м. к.з (22) Заявлена 120678 (2Ц 2628730/18-10
G 01 D 15/16 с присоединением заявки Йо
Государственный комитет
СССР ло делам изобретений н открытий (23) Приоритет (53) УД (53.087.61 (088.8) Опубликовано 23,04,91,Бюллетень 89 15
Дата одубликоваиияописеимя 2304ф1 (72) Автор изобретения
Л И.Иоложавый (71) Заявитель
1
» (54) УЗЕЛ КРЕНЛЕНИИ ПЕРА
Изобретение отноеится к приборостроению и может быть использовано z регистрирующих приборак для залнси иа носителе информации.
Известна конструкция" устройства, управляющего перемещением пера по вертикали,.содержащая подвижную обмотку с базоным элементом и.держатель пера. р магнитный полюсный нако- 3О нечник. размещали внутри базового элемента, а.. второй - снаружи $1), Однако это устройство обладает,ие» .высокой надежностью работы, там как оно имеет.подвйжное соединение с трением скольжения-, в котором возможно заклиниваиие подвижной обмотки при попадании пылк или при износе соединения.- Кроме того, масса подвижных.деталей относительно велика, что снижает быстродейетвие. устройства.
Наиболее близким к предлагаемому по своей технической сущности является узел крепления пера .регистрирующего прибора, содержащий корпус и подвижное перо, прикрепленное к нему посредством направляющих в виде плоских пружин 12 .
Недостатком известного устройства является невысокая надежность его
° работы в условиях вибраций, обуслов- 30 ленная консольной подвеской пера и его: малым ходом, что может лривестн во время записи к произвольным следам на носителе нли его разрыву.
ЦелЬ изобретения - повышение надежности работы устройства.
Эта цель достигается тем, что в предлагаемом устройстве направляющие выполнены в виде симметрично расположенных относительно оси пера упруго деформированных бесконечных лент, к втутренней поверхибсти которых прикреплены кольцевые ограничители када пера.
На фиг. 1 изображен узел крепления пера с параллельными между собой опорными плоскостями корпуса; на фиг. 2с непараллельными плоскостями.
Узел крепления пера состоит из корпуса 1 с двумя плоскостями 2, к которим в точках 3 жестко прикреплены ленты 4; Между лентами установлено перо 5, закрепленное жестко в точках
6 к лентам 4. 8 точках 6 к лентам жестко прикреплены огр..ничнтели хода
7, выполненные, например в виде колец на ограничителях сняты лыски со сторон, обращенных к плоскостям 2 таким образом, чтобы зазор между плоскостью 2 был минимальный.
Формула изобретения
НИИПИ Заказ 2084/54 ираж 702 Подписное
Работаетсузел крвпления пера,нэображенный на фиг. 1 следующим образом.
Прй опускании пера 5 вниз ленты 4 перекатываются по плоскостям 2 до соприкосновения пера 5 с носителем 8, Перо 5 занимает любое прОмежуточное положение и удерживается в нем эа счет действия сил упругости лент 4. При возврате пера 5 в крайнее верхнее положение ограничители 7 соприкасаются с внутренней поверхностью лент 4.
При перемещении пера 5 в крайнее нижнее положение ограничители 7 работают аналогично.
Узел крепления, изображенный на фиг 2, работает следующим образом.
При опускании пера 5 вниз ленты
4 перекатываются по наклонным плоскостям 2 до соприкосновенйя пера 5 с носителем 8, преодолевая силы упругости лент 4, которые удерживают перо 5 в крайнем верхнем положении. 2(}
Подъем пера 5 производится эа счет сил упругости лент 4 до соприкосновения с ограничителями 7, зазор между поверхностями лыски и лент 4 при этом увеличивается. При перемещении р5 пера 5 в крайнее нижнее положение ограничители 7 соприкасаются с нижними внутренними радиусными поверхностями лент 4 и упираются через ленты 4 в плоскости 2.
Таким образом, за счет того, что ленты перед установкой пера предварительно упруго деформированы, т.е. без остаточных деформаций с радиусом, обеспечиьающим это условие, и установлены между двух плоскостей, которые удерживают ик в этом . состоянии, ленты имеют воэможность перекатываться по соответствующим плоскостям и перу, увлекая эа собой перо. Прй выполнении плоскостей не- 40 параллельными появляется составляю«,ая сил упругости, которая старается придать лентам первоначальный вид, рас;;рямить их, и таким образом перо возвращается в исходное положение.
За счет действия только упругих сил усилие для перемещения пера незначительное..Ход может быть обеспечен любой за счет увеличения длины лент.
Ограничители хода выполнены с радиусом, соответствующим радиусу упру" гого изгиба лент при установке их между плоскостями корпуса, и предохраняют ленты от поломки при уменьшении радиуса изгиба, т.е. обеспечивают оптимальный ход пера. Таким образом, указанные упругие направляющие позволяют.повысить надежность рабаты устройства за счет увеличения. хода .пера в широком диапазоне и виброустойчивости устройства.
Узел. крепления пера, преимущественно для регулирующих приборов, содержащий корпус и подвижное перо, прикрепленное к нему посредством.. направляющих, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности работы, направляющие вы" полнены в виде симметрично расположенных относительно оси пера упруго деформированных бесконечцых лент, к . внутренней поверхности которых прикреплены кольцевые ограничители хода пера.
Источники информации, принятые во внимание при экспертизе
1. Патент США М 3864695, 346-139 R, 1975.
2. Авторское свидетельство СССР
9 653514, кл. G 01 D 15/16, 21.09.77 (прототип).
Филиал ППП "Патент", r.Óæãîðoä,ул.Проектная,4
