Реферат

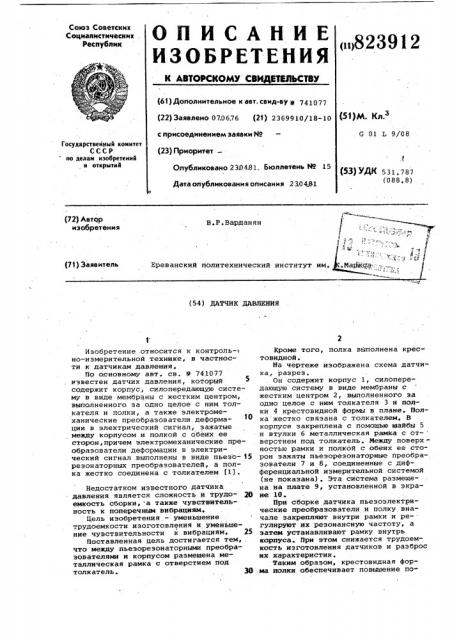

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОУСКОМУ СВИДВТВЛЬСТВУ

Союз Советских

Социалистических

Республик (ii)823912 (61) Дополнительное к авт. саид-ву )В 741077 (22) Заявлено 070676 (21) 2369910/18-10 (51)М. Кл. с присоединением заявки ¹

G L 9/08

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет ( (53) УДК 531 ° 787 (088,8) Опубликовано 23)3481. Бюллетень № 15

Дата опубликования описания 230481 (72) Aatqp изобретения

В.P.Âàðäàíÿí

f -. : ."."-. -1,, (, i

Ереванский политехнический институт им.

Ф тт (7Ф) Заявитель (54) ДАТЧИК ДАВЛЕНИЯ

Изобретение относится к контроль- но-измерительной технике, в частности к датчикам давления.

По основному авх. св. 9 741077 известен датчик давления, который содержит корпус, силопередающую систему в виде мембраны с жестким центром, выполненного за одно целое с ним толкателя и полки, а также электромеханические преобразователи деформации в электрический сигнал, зажатые между корпусом и полкой с обеих ее сторон, причем электромеханические преобразователи деформации в электрический сигнал .выполнены в виде пьезо- 15 резонаторных преобразователей, а полка жестко соединена с толкателем (1), Недостатком известного датчика давления является сложность и трудо- 26 емкость сборки, а также чувствительность к поперечным вибрациям.

Цель изобретения — уменьшение трудоемкости изоготовления и уменьшение чувствительности к вибрациям. 25

Поставленная цель достигается тем, что между пьезорезонаторными преобразователями и корпусом размещена металлическая рамка с отверстием под толкатель. 30

Кроме того, полка выполнена крестовидной.

На чертеже изображена схема датчика, разрез.

Он содержит корпус 1, силопередающую систему в виде мембраны с жестким центром 2, выполненного за одно целое с ним толкателя 3 и полки 4 крестовидной формы в плане. Полка жестко связана с толкателем, В корпусе закреплена с помощью шайбы 5 и втулки 6 металлическая рамка с от- . верстием под толкатель. Между поверхностью рамки и полкой с обеих ее .сторон зажаты пьезорезонаторные преобразователи 7 и 8, соединенные с дифференциальной измерительной системой (не показана). Эта система размещена на плате 9, установленной в экране 10.

При сборке датчика пьезоэлектрические преобразователи и полку вначале закрепляют внутри рамки и ре-. гулируют их резонансную частоту, а затем устанавливают рамку внутрь корпуса. При этом снижается трудоемкость изготовления датчиков и разброс нх характеристик.

ТаКнм образом, крестовидная форма полки обеспечивает повышение по4

823912

Формула изобретения

Составитель С.Чернявский

Редактор В.Лазаренко Техред Н.Майорош Корректор Г. Назаров а

Подписное

Заказ 2089/57 Тираж 907

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. ужгород, ул. Проектная, 4 перечной жесткости конструкции и уменьшение влияния поперечных вибраций на показания датчика.

1. Датчик давления по авт. св.

М 741077, отличающийся . ем, что, с целью уменьшения трудоем-кости изготовления, между пьезорезона торными преобразователями и корпу.сом размещена металлическая .рамка с отверстием под толкатель.

2. Датчик по п. 1, о т л и ч а юшийся тем, что, с целью уменьшения чувствительности К вибрациям, полка выполнена крестовидной.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 741077, кл. G 01 L 9/08, 1974 (прототип) .
