Токовихревой преобразователь саэродинамической опорой

Токовихревой преобразователь саэродинамической опорой

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

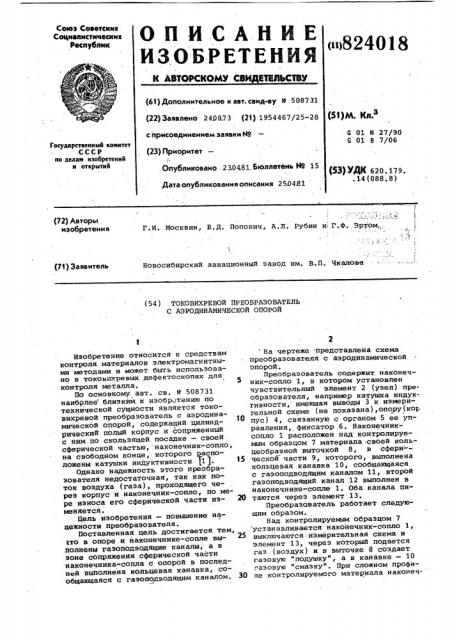

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ (61) Дополнительное к авт. свид-ву м 508731 (22) Заявлено 240873 (21) 1954467/25-28

<о824018 ф м К„з с присоединением заявки Ио

6 01 М 27/90

G 01 8 7/06

Государственный комитет

СССР по делам изобретений н открытий (23) Приоритет

Опубликовано 23.0481. Бюллетень КЯ 15 .

Дата опубликования описания 250481 (53) УДК 620.179 ° .14(088.8) 1 . в,;,. i;!

Г. И. Москвин, Б. Д. Попович, А.Л. Рубин и Г. Ф .. Э ртом„. (72) Авторы изобретения (71) Заявитель

Новосибирский авиационный завод им, В.П. Чкалова (54 ) . ТОКОВИХРЕВОИ ПРЕОБРАЗОВАТЕЛЬ

С АЭРОДИНАМИЧЕСКОЙ ОПОРОЙ

Изобретение относится к средствам контроля материалов электромагнитными методами и может быть использовано в токовикревых дефектоскопах для .контроля металла, По основному авт. св. в 508731 наибрлее близким, к изобр .тению по технической сущности является токовихревой преобразователь с аэродинамической опорой, содержащий цилиндрический полый корпус и сопряженный с ним по скользящей посадке — своей сферической частью, наконечник-сопло, на свободном конце, которого асположены катушки индуктивности 11). 15

Однако надежность этого преобразователя недостаточная, так как поток.воздуха (газа), проходящего через корпус и наконечник-сопло, по мере износа его сферической части из- 20 меняется.

Цель иэобретеиия — повышение нацежности преобразователя.

Поставленная цель достигается тем, кто в опоре и наконечнике-сопле вы- 25 йолнены газоподводящие кан алы; а в зоне сопряжения сферической части наконечника»сопла с опорой в последней выполнена кольцевая канавка, сообщающаяся с газоподводящим каналом. 30 Ha чертеже представлейа схема преобразователя с аэродинамической опорой.

Преобразователь содержит наконечник-сопло 1, в котором установлен чувствительный элемент 2 (узел) преобразователя, например катушка нндуктивности, имеющая выводы 3 к измерительной схеме (не показана), опору(кор пус) 4, связанную с органом 5 ее управления, фиксатор 6. Наконечниксопло 1 расположен над контролируемым образцом 7 материала своей кольцеобразной выточкой 8, в сфери-ческой части 9, которого, выполнена кольцевая канавка 10, сообщающаяся с газоподводящнм каналом 11, второй газоподводящий канал .12 выполнен s наконечнике-сопле 1. Оба канала питаются через элемент 13.

Преобразователь работает следующим образом

Над.контролируемым образцом 7 устанавливается наконечник-сопло 1, выключаются измерительная схема и элемент 13, через который подается газ (воздух ) и в выточке 8 создает газовую "подушку", а в канавке — 10 газовую "смазку". При сложном профиле контролируемого материала наконеч824018

Формула изобретения

Составитель A. Духанин

Техред H. Ковалева Корректор В. Синицкая

У

Редактор О. Черниченко

Заказ 2097/62

Тираж 907 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r Ужгород, ул. Проектная, 4 ник-сопло 1 самоустанавливается относительно его поверхности так, что вэаимодеФвтвие элемента 2 с контролируемым материалом становится наиболее оптимальным. Точность самоус тановки повышается из-за уменьшения трения в зонах действия указанных газовых "подушки" и "смазки".

Регулируя давления газа в каналах 11 и 12, можно добиться заданных режимов функционирования газовых

"подушки" и "смазки", в особенности при контроле движущихся материалов.

"Подушка" также обеспечивает стабильность зазора между преобразователем и контролируемым материалом. Фиксатором б устанавливается начальное положение наконечника-сопла 1.

Токовихревой преобразователь с аэродинамической опорой по авт. св.

9 508731, отличающийся тем, что, с целью повышения надежности, в опоре и наконечнике-сопле выполнены газоподводящие каналы, а в зоне сопряжения сферической части наконечника сопла с опорой в последней выполнена кольцевая канавка, сообщающаяся с газоподводящим каналом.

Источники информации, принятые во внимание при экспертизе

15 1. Авторское свидетельство СССР

Р 508731, кл. 6 01 и 27/86, 1972.
