Способ акустического каротажа скважин

Способ акустического каротажа скважин

Иллюстрации

Показать все

Реферат



Союз Советскмх

Сох!налмстмческмх

Реснубммм

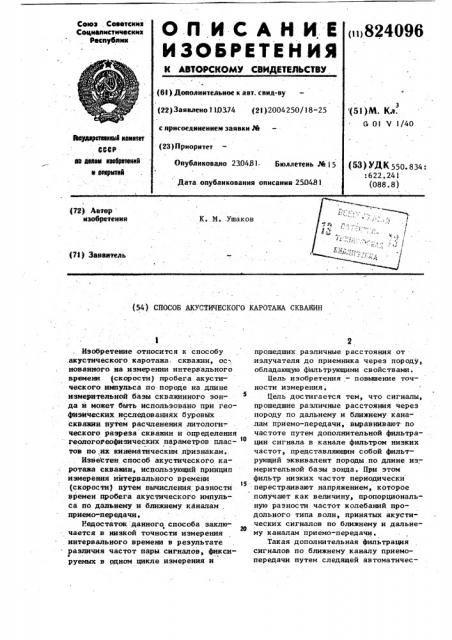

О П И С А Н H Е ()824096

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6t) Дополнительное к авт. свмд-ву (51)M. Кл.

G 0I Ч!/40 (22) Заявлено 110374 (23) 2004250/18-25 с нрмсоеямненмем заявки И

@ВВвРстввххы!! «вмвтвт

COCO

Йв .. юг аабрвтеий н атхрмтв11 (2З) Приоритет (53) ÀÊ 550. 834:

:622.241 (088.8) Опубликовано 230431- Бюллетень М 15

Дата опубликования оннсанмм 250431 (72) Автор мзобре темни

К. И..Ушаков (74) Заявитель (54) СПОСОБ АКУСТИЧЕСКОГО КАРОТАЖА СКВАЖИН

Изобретение относится к способу .акустического каротажа. скважин, ос новаиного на измерении интервального времени (скорости! пробега акустического импульса по породе на длине измерительной базы скважинного зонда и может быть использовано при геофизических исследованиях буровь!х скважин.путем расчленения литологи-. ческаго разреза скважин и определения геологогеофйзических параметров пластов по .ттх кииематическим признакам..

Известен способ акустического каротажа скважину использующий принцип измерения интервального времени (скорости путем вычисления разности времен пробега акустического импульса по дальнему и ближнему к !налам . приемо-передачи.

Недостаток данного способа заключается в низкой точности измерения интервального времени в результате

: различия частот нары сигналов, фиксируемых в одном цикле измерения и прошедших различные расстояния от излучателя до приемника через породу, обладающую фильтрующими свойствами.

Цель изобретения — повышение точностии измерения .

Цель достигается тем, что сигналы, прошедщие различные расстояния через породу по дальнему и ближнему каналам приемо-передачи, выравнивают по частоте путем дополнительной фильтра10 ции сигнала в канале фильтром низких частот, представляющим собой фильтрующий эквивалент породы по длине измерительной базы зонда. При этом фильтр низких частот периодически

15 перестраивают напряжением, которое получают как величину, пропорциональную разности частот колебаний продольного типа волн, принятых акусти20 ческих сигналов по ближнему и дальнему каналам приемо-передачи ° .Такая дополнительная фильтрация сигналов по ближнему каналу приемопередачи путем следящей автоматичес096 4

Если фиксируемые сигналы в каналах приема предварительно выравнены по амплитуде 0 = Uc = Uc то с учеС4 том этого максимальная ошибка определяется из формулы (1) при Uo 0c (g)

e_#_r eaV 41< 4 4

При f4 =25 ° 10Гц и f =1510Гц, t0 что вполне возможно в практике акустического каротажа, на основании(2) имеемф„„ н =6;ИОо,что составляет погрешность™измерения порядка 7Х для базы зонда — 0,75 м, Использование

15 предлагаемого способа позволяет снизить погрешность в измерениях интер- .. вального времени до уровня менее 1Х, что значительно повышает достоверность материалов но расчленению литологического разреза ж расширяет возможности акустического каротажа в области геофизических исследований скважин.

Формула изобретения

3 824 кой подстройки входного фильтра низких частот позволяет выравнять частоты сигналов, принятых по дальнему и ближнему каналам приемо-передачи и тем самым повысить точность измерений интервального времени.

На чертеже представлена частота колебания волн. .Предлагаемый способ осуществляется следующим образом.

В принятых сигналах по дальнему и ближнему каналам приемо-передачи вырезают часть продольного типа волн и определяют их частоты колебаний и Цсоответственно. Затеи определяют Разность часХот 4 " 1 Ig к -, торую преобразуют в напряженйе 0> .

Этим напряжением, пропорциональным разразности частотО =Я,автоматически подстраивают фильтр низких частот в канале ближнего приема. Нодстройку фильтра производят до тех пор, пока разность частот. Ьф не будет близка к .нулю. При этом чувствительность и ииерционность следящей системы под25 стройки фильтра для выравнивания частот выбирают но критерию минимизации ошибок измерений интервального времени. Оаибка в измерениях интервального времени за счет разности частот сигиалов иа приемном конце в ближнем и дальнем каналах приемо-передачи определяется как ф) 1 . o . 1 о й, Сй" Ею — — — аГС 1И-—

С ) 1, 35 с где (Ю4 и Ю 2 - круговые-частоты" сигналов в ближ-. нем н дальнем ка-. -налах соответс г- . венно 4о

Ц> орог срабатывания решающих устройств) порог временной фиксации первых вступлений сигналов);

Q gU — амплитудные значения .первых вступлений сигналов

Формула (1)выведена, к примеру, для сииусоидальиой формы фиксируемых сигналов. Однако и нри другой форме

: сигналов величина ошибки сохраняет жот же порядок.

1. Способ акустического каротажа скважин путем измерения интервального времени как разности времен пробега акустического импульса но дальнему и ближнему каналам приемо-передачи, о т л и ч а ю щ н и с я тем, что, с ,целью повышения точности измерения, сигнаны, прошедшие различные расстояния.через породу по дальнему и ближнему каналам приемо-.передачи, выравнивают,по частоте, для чего сигнал ближнего канала на нрнемном конце подвергают дополнительной Фильтрации . фильтром низких частот, создающим фильтрующий эквивалент породы на длине измерительной базы зонда.

2. Способ по . 1, отличаюшийся тем, что фильтр низких частот периодически подстраивают управляющим напряжением, которое получают как величину, пропорциональную разности частот колебаний продольного типа волн, принятых акустических сигналов по ближнему и дальнему каналам приемо-передачи.

824096

Составитель Э. Терехова

Редактор. Л. Кеви Техред М.Резвее Корректор.М. Демчик

Заказ 2l02 66 Тираж 732 Подписное

ВНИИПИ Госсударственного комитета СССР по делам изобретений и открытий

ll3035, Москва, Ж-35, Рауиская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная 4
