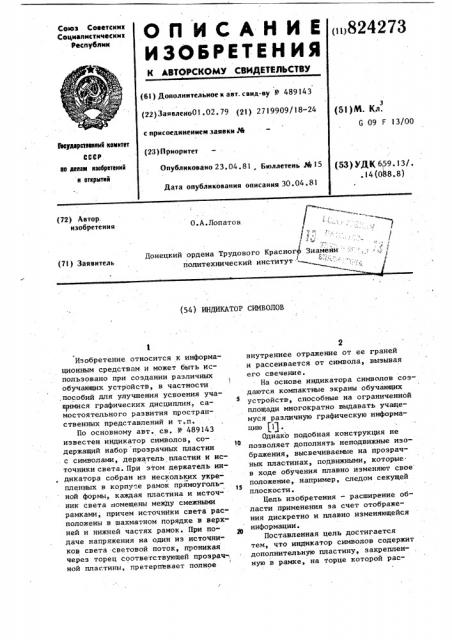

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советсиин
Социалистическин
Республик
<и>824273 (61) Дополнительное к авт. с вид-ву Ф 489 14 3 (53)N. Кд.
G 09 F 13/ОО (22) Запвлено01. 02. 79 (21) 2719909/18-24 с присоединением заявки № (23) Приоритет
Государственны)) комитет
СССР (53) УДК 659. 13/. . 14 (088.8) Опубликовано 23.04.81 . Бюллетень ¹ 15
Дата опубликования описания 30.04.81
Но делам изобретений н открытий (72) Автор. изобретения
О.А.Лопатов
3
/ ъ., 1
Е ,1
Донецкий ордена Трудового Красног Знамейй политехнический институт
-(71) Заявитель (54) ИНДИКАТОР СИИВОЛОВ!
15
Изобретение относится к информационным средствам и может быть использовано при создании различных обучающих устройств, в частности ,пособий для улучшения усвоения учао)имися графических дисциплин, самостоятельного развития пространственных представлений и т.п..
По основному авт. св. - 489143 известен индикатор символов, содержащий набор прозрачных пластин с символами, держатель пластин и источники света. При зтом держатель индикатора собран из нескольких укрепленных в корпу е рамок прямоугольной формы, каждая пластина и источник света помещены меяфу смежными рамками, причем источники света расположены в шахматном порядке в верхней и нижней частях рамок. При подаче напряжения на один из источников света световой поток, проникая через торец соответствующей прозрач-. ной пластины, претерпевает полное
2 внутреннее отражение от ее граней и рассеивается от символа, вызывая его свечение.
На основе индикатора символов создаются компактные зкраны обучающих устройств, способные на ограниченной площади многократно выдавать учащемуся различную графическую информацию ()).
Однако подобная конструкция не позволяет дополнять неподвижные изображения, высвечиваемые на прозрачных пластинах, подвижными, которые в ходе обучения плавно изменяют свое положение, например, следом секущей плоскости.
Цель изобретения — расширение области применения за счет отображения дискретно и плавно изменяющейся информации.
Поставленная цель достигается тем, что индикатор символов содержит дополнительную пластину, закрепленную в рамке, на торце которой рас3 8242 положены источники света, адамка закреплена на оси, перпендикулярной плоскости основных пластин и кинематически связанной с рукояткой поворота дополнительной, пластины, а нерабочие поверхности подвижной пластины покрыты слоем непрозрачного светоотражающего материала.
На чертеже изображен описываемьй индикатор символов.
Индикатор содержит набор плоских прозрачных прямоугольных пластин, собранных в пакет 1. С торцов B maxматном порядке к пластинам в светоотражающих корпусах 2 крепятся источники 3 света. С задней стороны перпендикулярно пакету установлена
- еще одна прозрачная пластина 4, имеющая свой источник 5 света в рамке 6.
Эта укреплена на горизонталь->О ной оси 7, Ось 8 механизмом передачи вращения связана с рукояткой 9 выве7 денной на переднюю панель обучающего устройства. Пластины пакета содержат графическую информацию, например про- gg екции различных геометрических поверхностей 10. Пластина 4 имитирует подвижный графический образ, например секущую плоскость. Для лучшей имитации ее торец, обращенный к пакету прозрачных пластин 1, сделан фигурно.
Устранение бликов на экране и увеличение яркости свечения торца достигается покрытием всех поверхностей пластины 4, кроме двух рабочих торцов,gg обращенных к пакету 1 и источнику 5 света, слоем непрозрачного светоотражающего материала.
При работе, в соответствии с программой обучающего устройства, напря- 4О жение питания подают на источник
73 ф света любой пластины пакета 1. При этом высвечивается одно из графических условий. Источник 5 света и пластина 4 создают на экране четкий след секущей плоскости ll. С помощью рукоятки 9 учащийся самостоятельно изменяет наклон секущей плоскости и тем самым изменяет форму сечения заданного геометрического образца.
Использование. изобретения позволяет на ограниченной площади экрана предъявлять учашимся множество вариантов различных условий графических задач с возможностью нх плавного изменения в процессе обучения.
Формула изобретения
1. Индикатор символов по авт. св.
Р 489143, отличающий с я тем, что, с целью расширения области применения эа счет отображения дискретно и плавно изменяющейся информации, он содержит дополнительную пластину, закрепленную в рамке, на торце которой расположены источники света, рамка закреплена на оси, перпендикулярной плоскости основных пластин и кинематически связанной с рукояткой поворота дополнительной пластины.
2. Индикатор по п. 1, о т л и ч а ю шийся тем, что нерабочие поверхности подвижной пластины покрыты слоем непрозрачного светоотражающего материала.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
М 489143, кл. G 09 F 13/00, 1973 (прототип).
