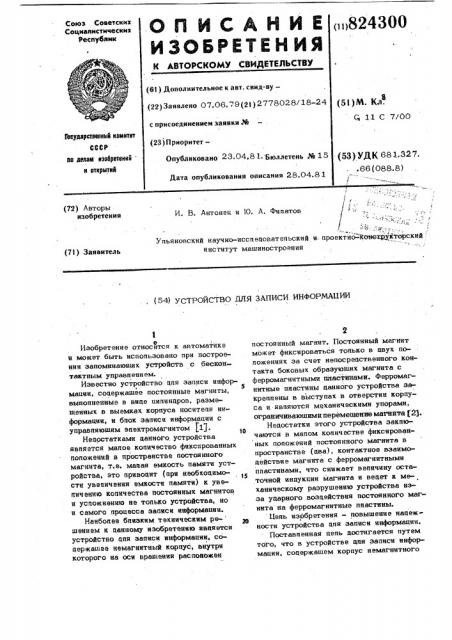

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Ii»824300 (61) Дополнительное к авт. свид-ву— (22)Заявлено 07.06.79(21) 2778028/18-24 (51)Я. Кн с присоединением заявки ЭЙ (23) Приоритет—
С 11 С 7/00
Государственный комитат
СССР ав делам изобретений н открытий
Опубликовано 23 04,81 Бюллетень М 15
Дата опубликования описания 28,04.81 (53) УДК 681.327..66 (088.8) t
/
И. В. Антонец и 10. A. Фипатов 3 (1
s"
;у, Уньяновский научно-исспецоватеньский и проектнo"- Конвхрукторский: институт машиностроения (72) Авторы изобретения (71) Заявитель (64) УСТРОЙСТВО ДЛЯ ЗАПИСИ ИНФОРМАБИИ
1 а
Изобретение относится к автоматике и может быть испоньзовано при построении запоминаюших устройств с бесконтактным унравпением.
Известно устройство цпя записи инфор5 мании, соцержашее постоянные магниты, выпопненные в вице ципинцров, размешенных в выемках корпуса носитепя информации, и бпок записи информации с управпяюшим эпектромагнитом ji .
1О
Нецостатками цанного устройства явпяется мапое коничество фиксированных положений в пространстве постоянного магнита, т.е. мапая емкость памяти устройства, это привоцит (при необхоцимо15 сти увепичения емкости памяти) к увепичению копичества постоянных магнитов и успожнению не топько устройства, но и самого процесса записи информации.
Наибопее бпизким техническим ре- шением к .цанному изобретению явпяется устройство цпя записи информации, соцержашее немагнитный корпус, внутри которого на оси врашения распопожен постоянный магнит. I1ocTGIIHHbN магнит может фиксироваться тонько в цвух попожениях за счет непосрецственного контакта боковых обраэуюших магнита с ферромагнитными пластинами. Ферромагнитные ппастины аанного устройства эакреппены в выступах в отверстии корпуса и явпяются механическими упорами, ограничиваюшими перемешение магнита (2).
Недостатки этого устройства закпючаются в маном копичестве фиксированных попожений постоянного магнита в пространстве (цва), контактное взаимоцействие магнита с ферромагнитными пнастинами, что снижает вепичину остаточной инцукции магнита и вецет к механическому разрушению устройства изза уцарного возцействия постоянного магнита на ферромагнитные ппастины.
Цепь изобр ет ения — повышени е нац еж1 ности устройства цпя записи информации.
Поставпенная цепь достигается путем того, что в устройстве цпя записи информации, соцержашем корпус немагнитного
824300 материала, внутри которого рвспопожен на оси врашения постоянный магнит, примыквюший к корпусу бпок управпяюших эпектромагнитов и ферромагнитные ппастины, поспецние закреппены в отверстиях, выполненных в корпусе изнемвгнитного материапа, и рвспопожены с зазором по отношению к торцам постоянного магнита.
На чертеже изображена конструкция
10 прецноженного устройства.
Устройство цпя записи информации соцержит корпус 1 из немагнитного мвтеривпа, внутри которого распопожен нв оси 2 врашения постоянный магнит 3, 15 примыкаюший к корпусу 1 бпок 4 упрввпяюших энектромагнитов, и ферромагнит ные пнастины 5, рвспопоженные в отверстиях корпуса 1 так, чтобы межцу ними и торцами постояного магнита 3 оставвп20 ся зазор, позвопяюший постоянному магниту 3 беспрепятственно врашаться во- круг оси 2. Зазор выбирается таким образом, чтобы сохранялась цостаточная сипв притяжения постоянного магнита 3
K обрашенным к нему ферромагнитным пнастинам 5.
В обшем спучве бпок 4 управпяюших эпектромагнитов может быть закреппен неподвижно, а корпус 1 прикреппен к поавижному объекту (например, груэонесушему устройству конвейера), прохоцяшеI му в непосрецственной бпизости от бпока 4. Однако, в зависимости от назначегия устройств и бпок 4 и корпус 1 могут быть установпебы на оцном основании.
Устройство работает спецуюшим образюме
В исхоцном попожении все эпектромвгниты 6 бпокв 4 обесточены, постоянный магнит 3 притянут цвумя своими торцами к цвум ферромагнитным ппастинам 5.
Г абота устройства начинается с мо- 4 мянгa поаачи питаюшего напряжения на олин из эпектромагнитов 6 бпока 4. В эгом спучае в пространстве, окружаюшем вкпюченный эпектромагнит, возникает магнитное попе, которое вэаимоцействует с магнитным попем постоянного магнита. ,Возникает врашаюший момент, который преоцопевает сипы притяжения постоянного магнита к ферромагнитным ппастинам и привоцит постоянный магнит во врашение вокруг оси 2. Когда постоянный ,магнит повернется вокруг оси 2 таким образом, чго его попюс, обрашенный к попюсу эпектромагнитв, будет иметь противопопожный знак, момент, врашвюший постоянный магнит, исчезнет, и врвшение постоянного магнита прекратится, В:сипу того, что управпяюшие попя эпектромаг-. нитов проходят обязвтепьно через ферромагнитные ппвстины в этом новом попожении, постоянный магнит также разместится своими попюсами межцу (уже цругими) ферромагнитными ппасгинвми.
Поспе того, как эпектромвгнит обесгочится, постоянный магнит своими попюсвми буцет притянут к ферромагнитным ппастинам, т.е. зафиксирован в новом, заданном попожении. Спвцует отметить, что ферромагнитными ппастинами могут спужить попосы эпектромагнитов.
Вкпючением того ипи иного из эпектромагнитов 6 можно попучить новое попожение постоянного магнита 3, причем копичество этих попожений буцет в цвв раза бопьше количества электромагнитов.
Техническими преимушествами прецпоженного устройства по сравнению с известным явпяются большее (в зависимости от копичества эпектромагнитов) копичество фиксированных попожений постоянного магнита в пространстве, бесв контактная фиксация этих попожений, возможность бопее ппавной регупировки сипы притяжения постоянного магнита к ферромагнитным ппастинам за счет изменения вепичины зазора межау попюсом постоянного магнита и ферромагнитными ппастинами, отсутствие контактного и уаарного возцействия постоянного магнита на ферромагнитные ппастины, относитепьная простота устройства.
Прецпагаемое устройство может быть испопьэовано в качестве Многопозиционного эпементв памяти с бесконтактным управпением, сохраняюшего записанную информацию при снятии и восстановпении питаюшего напряжения.
Форму ив иэобр ет ения
Устройство цпя записи информации, соцержвшее корпус из немагнитного мат еривпа, внутри которого рас попожен нв, оси врвшения постоянный магнит, примыквюший к корпусу бпок управпяюших электромагнитов и ферромагнитные ппас- тины, о т и и ч а ю ш е е с я тем, что, с цепью повышения нааежности устройства, ферромагнигные ппастины, закреппены в отверстиях, выпопненных в корпусе иэ немагнитного мвтериапа, и распопонсены с зазором по отношению к торцам постоянного магнита.
Источники информащии, принятые во внимание при экспертизе
824300
1. Авторское свипетельство СССР
% 609694, кп. С(11 С 7/00, 1978.
2. Патент США Ж 3157270, кп. 198-38, опубпик. 1964 (прототип).
Составитепь Ю. Розентапь
Рецактор Т. Кисепева ТехрецА. Ач Корректор H. > Бабинец
Заказ 2 134/76 Тиранс 645 Поцписное
ВНИИПИ Госуцарственного комитета СССР по цепам изобретений и открытий
1 13035, Москва, Ж-35, Раушская наб., ц. 4/5
Фипиап ППП Патент", г, Ужгороц, уп, Проектная, 4
