Устройство для защиты полупроводнико-вого преобразователя

Устройство для защиты полупроводнико-вого преобразователя

Иллюстрации

Показать все

Реферат

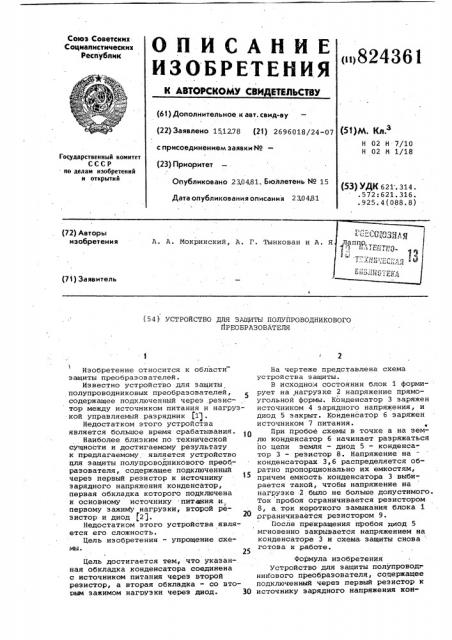

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (51)И, КЛ.З

Н 02 Н 7/10

H 02 M 1/18 (22) Заявлено 151278 (21) 2696018/24-07 с присоединением заявки Й9—

Государственный комитет

СССР. по делам изобретений и открытий (23) Приоритет

Опубликовано 230481. Бюллетень М 15 (53) УДК 621 . 314. .572:621.316. .925.4(088.8) Дата опубликования описания 230481 (72) Авторы изобретения

A. A. Мокринский, А. Г. Тынк (71) За яв ител ь (54) УСТРОЙСТВО ДЛЯ ЗАЩИТ61 ПОЛУПРОВОДНИКОВОГО

ПРЕОБРАЗОВАТЕЛЯ

Изобретение относится к области защиты преобразователей.

Известно устройство для защиты полупроводниковых преобразователей, содержащее подключенный через резистор между источником питания и нагрузкой управляемый разрядник (1g.

Недостатком этого устройства является большое время срабатывания.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому,. является устройство цля защиты полупроводникового преоб; раэователя, содержащее подключенный через первый резистор к источнику зарядного напряжения конденсатор, первая обкладка которого подключена к основному источнику питания и., первому зажиМу нагрузки, второй резистор и диод (2j.

Недостатком этого устройства является его сложность.

Цель изобретения — упрощение схе25

Цель достигается тем, что укаэанная обкладка конденсатора соединена с источником питания через второй резистор, а вторая обкладка - со вторым зажимом нагрузки через диод. 30

На чертеже представлена схема устройства защиты.

В исходном состоянии блок 1 формирует на нагрузке 2 напряжение прямоугольной формы. Конденсатор 3 заряжен источником 4 зарядного напряжения, и диод 5 закрыт. Конденсатор 6 заряжен источником 7 питания.

При пробое схемы в точке а на землю конденсатор 6 начинает разряжаться по цепи земля — диод 5 — конденсатор 3 — резистор 8. Напряжение на конденсаторах 3,6 распределяется обратно пропорционально их емкостям, причем емкость конденсатора 3 выбирается такой, чтобы напряжение на нагрузке 2 было не больше допустимого.

Ток пробоя ограничивается резистором

8, а, ток короткого замыкания блока 1 ограничивается резистором 9.

После прекращения пробоя диод 5 мгновенно закрывается напряжением на конденсаторе 3 и схема. защиты снова готова к .работе.

Формула изобретения

Устройство для защиты полупровод.никового преобразователя, содержащее подключенный через первый резистор к источнику зарядного напряжения кон824361

Составитель В.. Литвиненко

Редактор N. Ликович Техред И.Рейвес КОрректор Н. Швыдкая

Тираж 675, Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретейий и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5!

Заказ 2140/79 Филиал ППП Патент", r. Ужгород, ул. Проектная, 4 денсатор, первая обкладка которого подключена к основному источнику питания и первому зажиму нагрувки, второй резистор и диод, о т л и ч аю щ е е с я тем, что, с целью упроще ния, первая обкладка конденсатора соединена с источником питания через второй резистор, а вторая обкладкаl со вторым зажимом нагрузки через диод.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР .

Р 454631, кл. Н 02 H 7/16, 1975.

2. Aa îðñêîå свидетельство СССР

М 262233, кл. Н 02 Н 7/10, 1968.
