Реферат

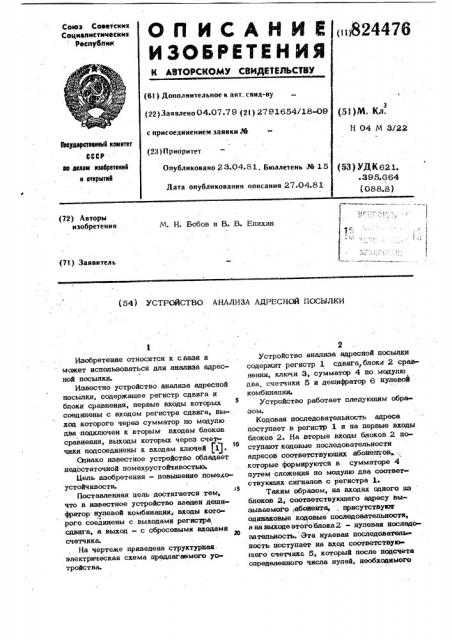

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<1 ??324476 (6i ) ???????????????????????????? ?? ??????. ????????-???? (22) ???????????????? 04.07.79 (21) 2791654>

Опубликовано ? З.04 81. Бюллетень .% 15

Дата опубликования описания 27.04.81 (53)NL. Кл.

Н 04 М 3/22 тееудеретеенные комитет

СССР ае. делам наебретеннй н открытей (53) УДК621. .З95Л64 (088.8) (72) Авторы изобретения

М. Н, Бобов и В.,В. Епихин ч (7I ) Заявитель (54) УСТРОЙСТВО. АНАЛИЗА АДРЕСНОЙ ПОСЫЛКИ

Изобретение относится к связи и может использоваться для анализа адресной посылки.

Известно устройство анализа адресной посылки, содержашее регистр сдвига и блоки сравнения, первые входы которых соединены с входом регистра сдвига, выход которого через сумматор по модулю два подключен к вторым. входам блоков сравнения, выходы которых через счет чнкн подсоединены к екопеи ключей (1g. !

О

Однако известное устройство обладает недостаточной помехоустойчивостьюе

Цель изобретения - повышение помехоустойчивости.

IS

Поставленная цель достигается тем, что в известное устройство введен дешифратор нулевой комбинации,- входы которого соединены с выходами регистра сдвига, а- выход — с сбросовыми входами

Ю счетчика.

На чертеже приведена структурнаяэлектрическая схема предлагаемого устройства.

Устройство анализа адресной посылки содержит регистр 1 сдвига, блоки 2 сравнения, ключи З, сумматор 4 по модулю два„ счетчики 5 и дешифратор 6 нулевой комбинации.

Устройство работает следуюшим образом.

Ходовая последовательиость адреса поступает в регистр 1 и на первые входы блоков 2. На вторые входы блоков 2 поступают кодовые последовательности адресов соответствующих абонентов которые формируются в сумматоре 4 путем сложении по модулю два соответствующих сигналов с регистра 1.

Таким образом, на входах одного из блоков 2, соответствующего адресу вызываемого абонента, . присутствукж одинаковые кодовые последовательности, анавйходеэтогоблока2 - нулевая последовательность. Эта нулевая последователь. ность поступает на вход соответствую

mего счетчика 5, который после подсчета определенного числа нулей, необходимого

82447

25 для правильной идентификации принятого адреса, выдает через .замкнутый ключ 3 сигнал о вызове абонента. Ключи 3 замыкаются перед началом работы в, соответствии с адресами вызываемых абонентов.

При отсутствии кодовой последовательности адреса на вход устройства поступает.шум из канала, который анализируется аналогично кодовой последове- - 10 тельностн. Как правило, шум имеет участки, где его уровень равен. уровню полез- ного сигнала. Тогда устройство воспринимает его как кодовую последовательность чужого адреса. Если же в шуме встречаются участки с уровнем, меньшим уровня полезного сигнала, то устройство воспринимает его как нулевую последовательность. При этом происходит заполнение нулями регистра 1 и, как только . во всех разрядах регистра 1 будут записаны нули, дешифратор 6 выдает сигналы сброса в ноль счетчиков 5, запрещая прохождение нулевой последовательности на выход устройства и. предотвращая ложный вызов абонента. г, При появлении на входе устройства кодовой последовательнОсти вызова она записывается в регистр

1, в котором записаны также и единицы, 6 а что вызовет снятие сигнала сброса счетчиков 5 с выхода дешифратора 6.

Предлагаемое устройство позволяет осуп ествить защиту от ложного вызова абонентов ."" путем запрета прохождения нулевой йоследовательности шума на выход устройства при отсутствии кодовой hocaeдовательности вызова на его входе. формула изобретения

Устройство анализа адресной посылки, содержащее регистр сдвига и блоки сравнения, первые входы которых соединены с входом регистра сдвига, выход которого через сумматор по модулю два подключен к вторым входам блоков сравнения, выходы которых через счетчики подсоеди« нены к входам ключей, о т л и ч а юm е е с я тем, что, с целью повышения помехоустойчивости, в него введен дешифратор нулевой комбинации, входы которого соединены с выходами регистра сдвига, а выход - с сбросовыми входами счетчика.

Источники информации, йринятые во внимание при экспертизе

1. Авторское свидетельство СССР

34 621 119, кл. Н 04 М 3/22, 1978 (прототип).
