Реферат

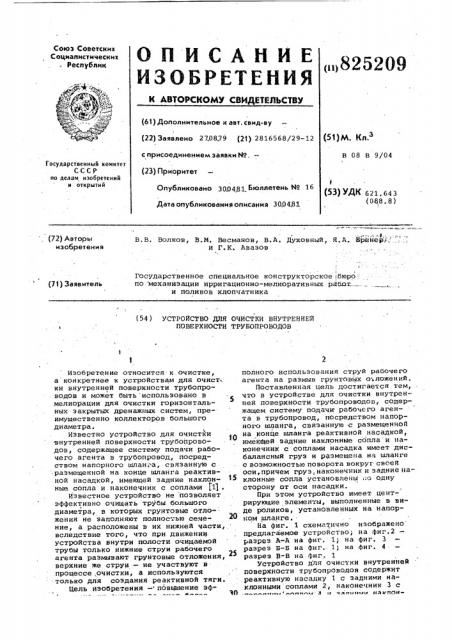

Союз Советских

Соцналнстическик. Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 270879 (2f) 2816568/29-12 (51) М. КЛ. с присоединением заявки ¹,—

В 08 В 9/04

Государственный комитет

СССР но делам изобретений и открытий (23} Приоритет

I (5Ç) УДК 621.643 (088.8) Опубликовано 300481 Бюллетень ¹ 16

Дата опубликования описания 3004;81

В. В. Волков, В.М, Весманов, В.A. Духовнцй, Я. A..Áðåéåðl,; . и Г. К. Авазов (72) Авторы изобретения

t

Государственное специальное конструкторское бюропо механизации ирригационно-мелиоративных рабат. и поливов хлопчатника (73) Заявитель (54 ) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ

ПОВЕРХНОСТИ ТРУБОПРОВОДОВ

Изобретение относится к. очистке, а конкретнее к устройствам для очист, ки внутренней поверхности трубопроводов и может быть использовано в мелиорации для очистки горизонтальных закрытых дренажных систем, преимущественно коллекторов большого диаметра.

Известно устройство для очистки внутренней поверхности трубопроводов, содержащее систему подачи рабочего агента в трубопровод, посредством напорного шланга, связаннуЮ с размещенной на конце шланга реактивной насадкой, имеющей задние наклонные сопла и наконечник с соплами $1/ .

Известное устройство не позволяет эффективно очищать трубы большого диаметра, в которых грунтовые отло- жения не заполняют полностью селение, а расположены в их нижней части, вследствие того, что при движении устройства внутри полости очищаемой трубы только нижние струи рабочегО агента размывают грунтовые отложения, верхние же струи — не участвуют в процессе, очистки, а используются только для создания реактивной тяги.

Цель Изобретения — повышение эфМ 4A полного использования струй рабочего агента на размыв грунтовых отложений.

Поставленная цель достигается тем, что в устройстве для очистки внутрен-ней поверхности трубопроводов„ содержащем систему подачи рабочего агента в трубопровод, посредством напорного шланга, связанную с размещенной на конце шланга реактивной насадкой, имеющей задние наклонные сопла и наконечник с соплами насадка имеет дисбалансный груз и размещена на шланге с воэможностью поворота вокруг своей оси,причем груз, наконечник и задние наклонные сопла установлены о одну сторону от оси насадки.

При этом устройство имеет центрирующие элементы, выполненные в виде роликов, установленных на напорном шланге..

На фиг. 1 схематично изображено предлагаемое устройство; на фиг,2 разрез A-А на фиг. 1; на фиг. 3 разрез В-В на фиг.. 1, на фиг. 4 разрез В-В на фиг. 1 устройство для очистки внутренней поверхности трубОпроводов содеРжит реактивную насадку 1 с задними наклонными соплами 2, наконечник 3 с с1 ° ai r nrerrnu d U 1 A rt WUMU kA ICT10M

825209 ными соплами 5, напорный шланг 6, на котором жестко закреплены центрирующие элементы 7, содержащие кронштейны 8 с роликами 9. Насадка 1 установлена на штуцере 10 на подшипниках 11, которые защищены от попадания воды уплотнительными манжетами 12, На насадке 1, ниже оси, жестко закреплен дисбалансный груз 13 и нако нечник 3.

Устройство для очистки внутренней поверхности трубопроводов работает следующим образом.

Устройство, подсоединенное при помощи напорного шланга 6 к дренопромывочной машине, вводится в полость оыищаемого трубопровода. В этот мо- 15 мент насадка 1 под действием дисбалансного груза 13 самопроизвольно занимает положение, изображенное на фиг. 1, которое .автоматически сохраняется на всем участке .очищаемого 20 трубопровода, независимо от положения напорного шланга с фиксирующими элементами 7. После установки устройства включается нагнетательный насос дренопромывочной машины. Рабочий агент под давлением подается в насадку,1 с наконечником 3 и оттуда через сопла 2, 4 и 5 истекает с большой энергией во внутреннюю поверхность очищаемого трубопровода.

Передняя струя„ истекающая иэ сопла 4, размывает отложения, образуя .Углубление, размеры которого достаточны для продвижения наконечника 3. дальнейший размыв отложений осуществляется струями рабочего агейта, истекающими из задних наклонных сопел

5, наконечника 3, которые размывают зону размыва до размероа, достаточных дяя прохода насадки 1, Оставшийся объем отложений размывается струя".. 40 ми рабочего агента, истекающих иэ задних наклонных сопел 2 насадки. 1.

Продвижение устройства вперед осуществляется за счет реактивной тяги струй, истекающих из задних наклонных сопел 2 и 5 насадки 1 и наконечника 3. Увод вверх устройства за счет асимметричного приложения силы реактивной тяги предотвращается роликами 9 центрирующих элементов 7.

Применение предлагаемого устройства для очистки внутренней поверхности трубопроводов позволит более рационально использовать рабочий агент при очистке дренажных систем за счет уменьшения числа проходов устройства, что в значительной степени повысит эффективность очистки.

Формула изобретения

1. Устройство для очистки внутренней поверхности трубопроводов, содержащее систему подачи, рабочего агента в трубопровод, посредством напорного шланга, связанную с размещенной на конце .шланга реактивной насадкой, имеющей задние наклонные сопла и наконечник с соплами, о т л и ч а ю— щ е е с я тем, что, с целью повышения эффективности очистки, насадка имеет дисбалансный груз и размещена на шланге с возможностью поворота вокруг своей оси, причем груз, наконечник и задние наклонные сопла ус. тановлены на одну сторону от оси насадки.

2. Устройство 1 ".. 1, о т л и ч а ю щ е е с я . я, что оно имеет центрирующие элы;энты, выполненные в виде роликов, установленных на напорном шлакre.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 440166, кл. В 08 В 9/04, 1972.

825209

Рус. 3

Pat.. У

Ю М

Тираж 656 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретениЯ и открытиЯ

113035, Москва, М-35, Раушская наб., д. 4/5

Заказ 2454/55

Филиал ППП ".Патент", r. Ужгород,, ул. Проектная, 4 ппп патент зак. 2622- 66

Составитель С. Мошкин

Редактор А. Власенко Техред Н.Бабурка Корректор A. Гриценко
