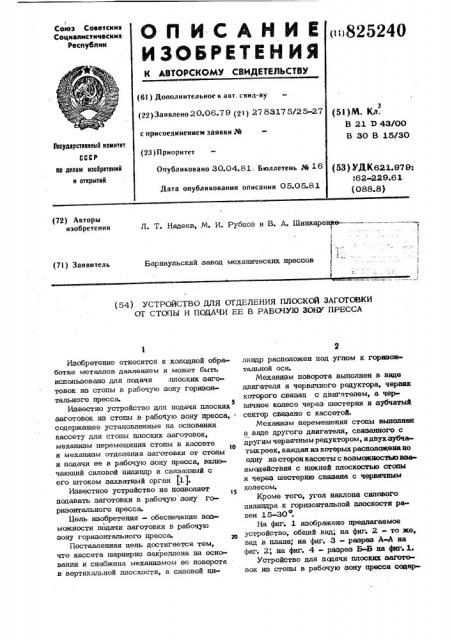

Союз Советскик

Социалистическик

Республик (ii) 825240 (61) Дополнительное к авт. свнд-ву (5 2 ) M. Кл.

В 21 D 43/00

В 30 В 15/30 (22) Заявлено 20.06.79 (21) 278317 5/25-27 с присоединением заявки М (23) Приоритет

Гооударатаеимый комитет

СССР по делам иаеоретемий и открытий

Опубликовано 30 04.81; Бюллетень М 16 (53) УДК621.979:

:62-229.6 1 (088.8) Дата опубликования опнсання 05.05.81 (72) Авторы изобретения

Л. Т. Надеев, М. И. Рубцов и В. A. Шинкарен ю(3

Барнаульский завод механических прессов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОГДЕЛЕНИЯ ПЛОСКОЙ ЗАГОТОВКИ

07 СТОПЫ И ПОДАЧИ EE В РАБОЧУИ ЗОНУ ПРЕССА

Изобретение относится к холодной обработке металлов давлением и может быть использовано для подачи плоских заготовок из стопы в рабочую зону горизонтального пресса.

Известно устройство для подачи плоских

5 заготовок из стопы в рабочую зону пресса, содержащее установленные на основании кассету для стопы плоских заготовок, механизм перемещения стопы в кассете !

О и механизм отделения заготовки от стопы и подачи ее в рабочую зону пресса, включающий силовой цилиндр и связанный с

его штоком захватный орган (1).

Известное устройство не позволяет подавать заготовки в рабочую зону горизонтального пресса.

Цель изобретения — обеспечение воз i мажности подачи заготовки в рабочую зону горизонтального пресса.

Поставленная цель достигается тем, что кассета шарнирно закреплена на.основании и снабжена механизмом ее поворота в вертикальной плоскости, а силовой цилиндр расположен под.углом к горизонтальной оси.

Механизм поворота выполнен в виде двигателя и червячного редуктора, червяк которого связан с двигателем, а червячное колесо через шестерни и зубчатый сектор связано с кассетой.

Механизм перемещения стопы выполнен в виде другого двигателя, связанного с другим червячным редуктором, идвухзубчатых реек, каждая из которых расположена по одну из сторон кассеты с возмокностью взаимодействия с нижней плоскостью стопы и через шестерню связана с червячным колесом.

Кроме того, угол наклона силового цилиндра к горизонтальной плоскости равен 15-30 .

На фиг. 1 изображено предлагаемое устройство, общий вид, на фиг. 2 - то же, вид в плане; на фиг. 3 - разрез А-А на фиг. 2, на фиг. 4 - разрез Б-Б на фиг. l.

Устройство для п сдачи плоских загото вок из стопы в рабочую зону rtpecca содер

825240

3 жит установленную на станине 1 пресса стойку 2, на которой закреплены силовые цилиндры 3. На штоках 4 силовых пи» липдров 3 закреплены захватные органы

5, например пневмозахваты, На станине 1 пресса смонтирован корпус 6 (основание), в корпусе 6 при помощи оси 7, перпендикулярной осям штоков 4, закреплен зубчатый сектор 8.

На зубчатом секторе 8 смонтирован и стержень 9, геометрическая ось которого расположена в плоскости, проходящей через ось 7, перпендикулярно последней.

Зубчатый сектор 8 через передаточный механизм связан с приводом, выполненным 15 ,- в виде электродвигателя 11, Передаточный механизм включает установленную в корпусе 6 при помощи оси

12 шестерню 13, входящую в эаценление с шестерней 14, закрепленный на валу

15, на котором установлены червячные шестерни 18 и 17, входящие в зацеление с червяками 18 и 19 соответственно.

Червяки 18 и 19 связаны с выходными валами электродвигателей 11 и

10 соотвэтствейноа

На оси 12 установлена шестерня 20, связанная с шестерней 13 и входящая в зацепление с зубчатым сектором 8.

Электродвигатели 1О и 11 закреплены на крышке 21 корпуса 6.

На концах вала 15 закреплены шестер-., ни 22 и 23, входящие в зацепление с зубчатымн рейками 24 и 25 соответствен-, ное

Зубчатая рейка 24 установлена в кронштейнах 26 и 27, а зубчат@а рейке 25 в кронштейнах 28 и 29. Кронштейны

26 29 закреплены на корпусе 6.

Щтоки 4 силовых цилиндров 3 связаны 4о между собой планкой ЗО, йа которой закреплен упор 31, взаимодействующий с конечным выключателем 32, связанным с электродвигателем 10, который, в свою очередь, связан с реле времени (не показано).

Кассета 33, состоящая Из стержня 34 с выполненным в нем отверстием 35, установлена на стержне 9.

На стержне 34, вЬшолненном за одно целое с диском 37 или закрепленным на нем, установлен опорный диск 36.

Диск 37 взаимодействует с диском

38, установленным на стержне 9 и жест- 55 ко закрепленным на зубчатом секторе 8.

Шестерня 14 жестко связана с червячной шестерней 16 и свободно установлена на валу 15. ф

Червячная шестерня 17 закреплена на валу 15 при помощи шпанки 41.

Зубчатые рейки 24 и 25 установлены с воэможностью взаимодействия с опорным диском 36 при наклонном положении стержня 9.

Устройство для подачи плоских заготовок из стопы в рабочую зону пресса работает следующим образам.

На стержне 9 устанавливают кассету

33 с опорным диском 36 и плоскими заготовками 39.

Включают электродвигатель 11, и он через передаточный механизм, включающий червяк 18, червячную шестерню 16, шестерню 14, шестепни13 и 20, зубчатый сектор 8, поворачивает стержень 9 с кассетой 33 на угол, обеспечивающий распойсбкение оси стержня 9 в плоскос Гиу проходящей через оси штоков 4.

Включают силовые цилиндры 3. Захватные органы 5 захватывают верхнкно заготовку 39, Затем силовые цилиндры

3 переключают на реверсивное движение.

Когда загон овна 39 щкходит рабочую зону 40 пресса, захватные органы 5 отключаются, и заготовка 39 нод действием собстэенаиа веса перемешается в рабоцю зону 4О пресса.

Позде нескольких рабочих ходов пресса, а ецеданательно и штоков 4, упор 31 воздействует Be конечный выключатель

32, и он асдает сигнал на включение электродий атеда 10.

Злекч ищийй Ьтель 10 через червяк 19, червячное колесо 17 вращает вал 15 и шестерни 22 и 23, и они перемещают зубчатые рейки 24 и 25 соответственно, а вместе с ними опорный диск 36 со стопой заготовок 39 вдоль стержня 34, Электродвигатель 1Î отключается при помощи реле времени

Затем цикл повторяется.

Формула изобретения

1. Устройство для отделения плоской заготовки от стопы и подачи ее в рабо-чую эолу пресса, содержащее установленные на основании кассету для стопы плоских заготовок, механизм перемещения стопы заготовок в кассете и механизм отделения заготовки от стопы и подачи . ее в рабочую зону пресса, выполненный в виде, по меньшей мере, одного силового цилиндра и связанного с его штоком захватного органа, о т л и ч а ю ш е82 52>

5 е с я тем, что, с целью обеспечения возможности подачи заготовки в рабочую зону горизонтального пресса, кассета шарнирно закреплена на основании и снабжена механизмом ее поворота в вертикаль5 ной плоскости, а силовой цилиндр расположен под углом к горизонтальной плоскости

2. Устройство по п. 1, о т л и ч аю m е е с я тем, что механизм поворота выполнен в виде двигателя и . червячного редуктора, червяк которого связан с двигателем, а червячное колесо через шестерни и зубчатый сектор связано с кассетой. 15

3. Устройство по пп. 1 и 2, о т л ич а ю щ е е с я тем, что, механизм

40 б перемещения стопы выполнен в виде другого двигателя, связанного с другим червячным редуктором, и двух зубчатых реек, каждая из которых располакена по одну из сторон кассеты с возможностью взаимодействия с нижней плоскос тью стопы и через шестерню связана с червячным колесом.

4. Устройство по па. 1-3, о т л ич а ю щ е е с я тем, что угол наклона силового цилиндра к горизонтальной

О плоскости равен 15-30.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке % 2725967/25-27, кл. В 21 l2 43/20, 19.20.79.
