Реферат

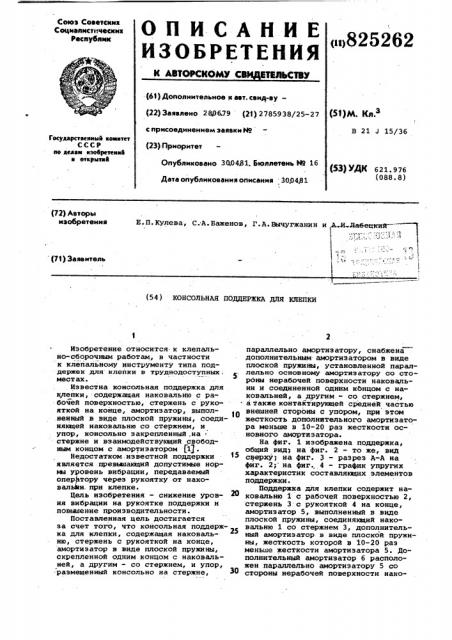

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОИ:КОМУ СВ ЗТИЛЬСТВУ

Сеюз Советских

Сюцналнстнческнх

Республик

<и>825262 (61) Дополнительное к авт. саид-ву— (22) Заявлено 2Щ)679 (2t) 2785938/25-27 с присоединением заявки HP (23) Приоритет

Опубликовано 300481. Бюллетень HP 16

<у)м. кл.

В 21 J 15/36

Гесудврстаснный неиптет

СССР не хслаи нзебретеннй н етнрытнй (53) УДК 621.976 (088. 8) Дата опубликования описания 3004.81 (72) Авторы изобретения

Е.П. Кулева, С.A. Баженов, Г.А. Вычугжанин и АЛ Лабецкий

i и 1 {71) Заявитель (54 ) КОНСОЛЬНАЯ ПОДДЕРЖКА ДЛЯ КЛЕПКИ

Изобретение относится. к клепально-сборочным работам, в частности к клепальному инструменту типа поддержек для клепки в труднодоступных; местах.

Известна консольная поддержка для клепки, содержащая наковальню с рабочей поверхностью, стержень с рукояткой на конце, амортизатор, выполненный в виде плоской пружины, соединякщей наковальню со стержнем, и упор, консольно закрепленный .на стержне и взаимодействующий свободным концом с амортизатором 1) .

Недостатком.известной поддержки является превыаающий допустите норьы уровень вибрации, передаваеьый опер тору через рукоятку от наковальни.при клепке.

Цель изобретения — снижение уровня вибрации на рукоятке поддержки н повьиаение производительности.

Поставленная цель достигается эа счет того, что консольная поддержка для «лепки, содержащая наковальню, стержень с рукояткой на конце, амортизатор в виде плоской пружины, скрепленной одним концом с наковальней, а другим - со стержнем, и упор, размещенный консольно на стержне, параллельно амортиз атору, снабжена дополнительным амортизатором в виде плоской пружины, установленной параллельно основному амортизатору со стороны нерабочей поверхности наковальни и соединенной одним кднцом с наковальней, а другим - со стержнем, а также контактирующей средней частью внешней стороны с упором, при этом жесткость дополнительного амортизатора меньше в 10-20 раэ жесткости основного амортизатора.

На фиг. 1 изображена поддержка, общий видт на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез A-А на фиг. 2 на фиг. 4 — график упругих характеристик составляющих элементов подцержки.

Поддержка для клепки содержит наковальню 1 с рабочей поверхностью 2, стержень 3 с рукояткой 4 на конце, амортизатор 5, выполненный в виде плоской пружины, соединякщнй наковальню 1 со стержнем 3, дополнительный амортизатор в виде плоской пружины, жесткость которой s 10-20 раз меньше жесткости амортизатора 5. Дополнительный амортизатор 6 расположен параллельно амортизатору 5 со стороны нерабочей поверхности нако825262 вальни 1. Дополнительный амортизатор

6 соединен одним концом с наковальней 1, а другим — со стержнем .3, на стержне 3 консольно закреплен упор

7 в виде плоского стержня. Дополнительный амортизатор 6 контактирует своей средней частью внешней стороны с упором 7. Амортизатор 5 имеет по своей продольной оси симметрии прорезь 8, обеспечивающую свободный проход амортизатора 6 при его изгибе.

Поддержка работает следующим образом.

Оператор прижимает рабочую поверхность 2 наковальни 1 к заклепке. При ударе, передаваемом через заклепку, наковальня 1 отскакивает от заклепки.

Соединенный с наковальней 1 амортизатор 5 при этом изгибается в направлении удара, а дополнительный амортизатор 6 от ударной нагрузки изгибается и теряет устойчивость, так как об- 2О ладает малой жесткостью. Упор 7 обеспечивает изгиб дополнительного амортизатора 6 в сторону, противоположную направлению удара, при этом он входит в прорезь 8 амортизатора 5. 25

В результате совместной работы амортизатора 5 и дополнительного амортизатора 6 уменьшается общая жесткость амортизирующей системы, вследствие чего меньшая часть колебательной энергии передается на рукоятку, что приводит к уменьшению уровня вибрации, передаваемой оператору.

Упругие характеристики амортизаторов 5 и 6 представлены на графике, где прямая 9 показывает зависимость максимального перемещения амортизатора 5 от усилия Р, передаваемого на амортизатор 5 от наковальни 1, а кривая 10 — зависимость максимального перемещения амортизатора 6 от 40 того же усилия Р. Кривая 11, полученная сложением кривых 9 и 10, показывает зависимость максимального перемещения амортизатора 5 при его совместной работе с дополнительным амор- 45 тизатором 6 от усилия P. TaHreHC угла наклона кривых относительно гориэонтальной оси характеризует жесткость соответствующих пружин.. Из графика видно, что на кривой 11 имеется участок Р„- 3 с практически постоянным усилием Р, . тангенс угла наклона этого, участка приближается к нулю, так как система из амортизаторов 5 и

6 им ет в указанном диапазоне перемещениж, малую жесткость. Диапазон

5 52 является для предлагаемой поддержки диапазоном рабочих перемещений амортизатора 5 при его работе.

В результате при клепке значительно уменьшается передаваемое на фо рукоятку через указанную систему амортизаторов усилие удара, а следо вательно, и колебательная энергия, определяющая уровень вибрации, передаваемой через рукоятку на руки оператора.

Как показали эксперименты, снижение уровня вибрации происходит при жесткости дополнительного амортизатора в 10-20 раэ меньше жесткости основного амортизатора.

При жесткости дополнительного амортизатора меньше жесткости основ,ного амортизатора до 10 раз общая жесткость амортизирующей системы поддержки увеличивается, что приводит к увеличению уровня вибрации, передаваемой оператору.

При жесткости дополнительного амортизатора меньше жесткости основного амортизатора свыше 20 раэ работает только основной амортизатор, в результате уровень вибрации, передаваемой оператору, .не уменьшается.

Предлагаемая поддержка снижает уровень вибрации, передаваемой оператору, на 20%. Так, при работе на основной частоте (32 Гц) уровень вибрации на рукоятке предлагаемой поддержки равен 106 дБ, а у иэвестной—

131 дБ.

Предлагаемая поддержка для клепки позволяет повысить производительность труда на 10-12%, снизить воэможность виброзаболеваний среди работающих благодаря снижению уровня вибрации, передаваемой оператору.

Формула изобретения

Консольная поддержка для клепки, содержащая наковальню, стержень с рукояткой на конце, амортизатор в виде плоской пружины, скрепленной одним концом с наковальней, а другим— со стержнем, и упор, размещенный консольно на стержне, параллельно амортизатору, отличающаяся тем, что, с целью снижения уровня вибрации на рукоятке и повышения производительности, она снабжена дополнительным амортизатором в виде плоской пружины, установленной параллельно основному амортизатору со стороны нерабочей поверхности наковальни и соединенной одним концом с наковальней, а другим — со стержнем, а также контактирующей средней частью внешней стороны с упором, при этом жесткость дополнительного амортизатора меньше в 10-20 раэ жесткости основного амортизатора;

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9651883, кл. В 21 J 15/46, 1977.
