Реферат

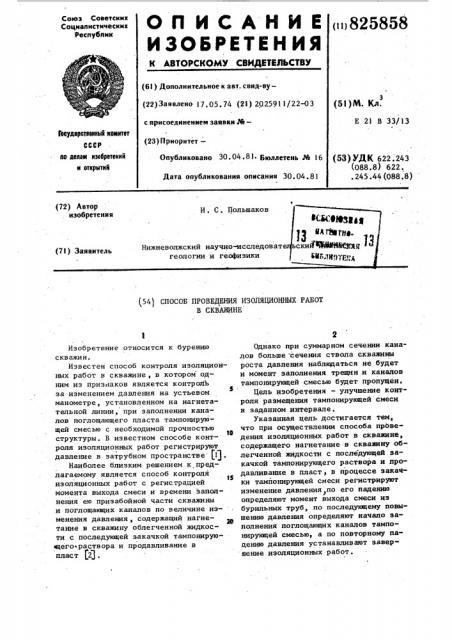

iii 825858
ОП ИСАНИЕ
ИЗОБРЕТЕН ЫЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. санд-ву(22)Заявлено 17.05.74 (21) 2025911/22-03 с присоединением заявки М— (23) Приоритет—
Опубликовано 30.04 81 Бюллетень М 16
Дата опубликования описания 30. 04.8 1 (5))M. Кл.
Е 2) В 33/13
Гааударстеанный канитет
СССР аа данам изабретений и втнрытий (53).УДК 622.243 (088.8) 622. . 245.44 (088.8) (541 СПОСОБ ПРОВЕДЕНИЯ ИЗОЛЯЦИОННЫХ РАБОТ
В СКВЮКИНЕ
Изобретение относится к бурению скважин.
Известен способ контроля изоляционных работ в скважине, в котором одним из признаков является контролЬ за изменением давления на устьевом манометре, установленном на нагнетательной линии, при заполнении каналов поглощающего пласта тампоннрующей смесью с необходимой прочностью
16 стр ук туры . В из в ес тном спос об е к онтроля изоляционных работ регистрируют давление в затрубном пространстве (1).
Наиболее близким решением к предлагаемому является способ контроля изоляционных работ с регистрацией момента выхода смеси и времени заполнения ею призабойной части скважины и поглощакщих каналов по величине изменения давления, содержащий нагнетание в скважину облегченной жидкости с последующей закачкой тампонирующего1раствора и продавливание в пласт (2J .
Однако при суммарном сечении каналов больше сечения ствола скважины роста давления наблюдаться не будет и момент заполнения трепачи и каналов тампонирующей смесью будет пропущен.
Цель изобретения — улучшение контроля размещения тампонирующей смеси в заданном интервале.
Указанная цель достигается тем, что при осуществлении способа проведения изоляционных работ в скважине, содержащего нагнетание в скважину облегченной жидкости с последующей закачкой тампонирующего раствора и лродавливанне в пласт, в процессе закачки тампонирующей смеси регистрируют изменение давления по его падению определяют момент выхода смеси из бурильных труб, по последующему повышению давления определяют начало заполнения поглощающих каналов тампонирующей смесью, а по повторному пацению давления устанавливают заверпение изоляционных работ.
Руст
9man 1
Составитель 10. Шилов
Редактор В. Матюхина Техред А.Савка Корректор С.Шекмар
Заказ 2326/22 Тираж 627 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, .Раушская наб., д. 4/5
Филиал ППЛ Патент > г. Ужгород, ул. Проектная, 4
3 8258
На чертеже схематично показаны различные этапы проведения изоляционных работ.
Этап 1 соответствует подаче тампонирующей смеси в бурильные трубы, этап Л вЂ” продвижение этой смеси из верхней части колонны бурильных труб в нижнюю, этап и характеризует постепенный выход тампонирующей смеси из бурильных труб, этап Ф свидетельст- 1О вует о заполнении поглощающих каналов тампонажной смесью и этап V — конец подачи тампонажной смеси в скважину.
Применение предлагаемого способа обеспечивает возможность повышения 15 точности проведения изоляционных работ и фиксации положения тампонирующей смеси в скважине, Формула изобретения
Способ проведения изоляционных работ в скважине, содержащий нагнетание в скважину облегченной жидкости с последующей закачкой тампонирующего
58 .4 раствора и продавливание в пласт, отличающийся тем, что, с целью улучшения контроля размещения тампонирующей смеси в заданном интервале, в процессе закачки тампонирующей смеси регистрируют изменение давления, по его падению определяют момент выхода смеси из бурильных труб, по последующему повышению давления определяют начало заполнения поглощающих каналов тампонирующей смесью, а по повторному падению давления устанавливают завершение изоляционных работ.
Источники информации, принятые во внимание при экспертизе
1. Справочник инженера по бурению,Под ред, В.И. Мещевича и др. М., "Недра", 1973, с. 399.
2. Методика исследования и регулирования технологических процессов при задавке в пласт высокопластичных жидкостей. Волгоград, 1974 (прототип ) ..
