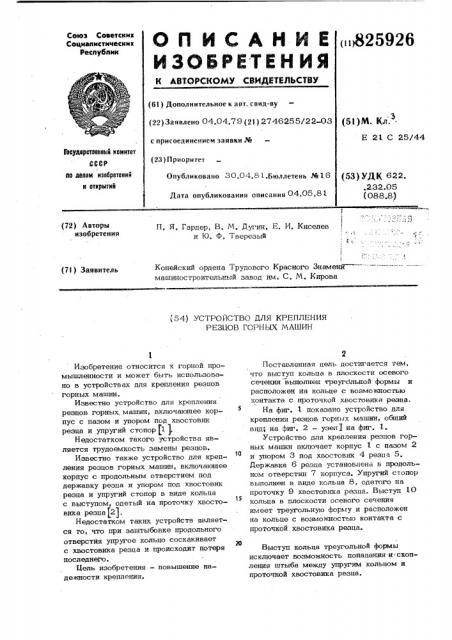

© < C A H H E (825926

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свид-ву (22) Заявлено 04.04.79 (21) 2746255/22-03 (5) ) Я. Кд.

Е 2l С 25/44 с присоединением заявки.%

Государственный комитет

СССР (23 } Приоритет по делан изобретений и открытий

Опубликовано 30.04.81.Бюллетень М 16 (5Ç) УДК 622. .232.05 (088.8) Дата опубликования описания 04.05.8< (72) Авторы изобретения

П. Я. Гардер, В. М. Дугин, Е. И. Киселев и Ю. Ф. Тверезый

I

Копейский ордена Трудового Красного ЗнаменК машиностроительный завод им. С. М. Кирова (73 ) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ

РЕЗБОВ ГОРНЪ|Х МАШИН

Изобретение относится к горной промышленности и может быть использовано в устройствах для крепления резцов горных машин.

Известно устройство для крепления резцов горных, машин, включающее корпус с пазом и упором под хвостовик резца и упругий стопор (1 ).

Недостатком такого устройства является трудоемкость замены резцов.

Известно также устройство для крепления резцов горных машин, включающее корпус с продольным отверстием под державку резца и упором под хвостовик резца и упругий стопор в виде кольца с выступом, одетый на проточку хвостовика резца j2).

Недостатком таких устройств является то, что при заштыбовке продольного отверстия упругое кольцо соскакивает с хвостовика резца и происходит потеря последнего.

Цель изобретения — повышение надежности крепления.

Поставленная цель достигается тем, что выступ кольца в плоскости осевого сечения выполнен треугольной формы и расположен на кольце с возможностью контакта с проточкой хвостовика резца.

На фиг. 1 показано устройство для крепления резцов горных машин, общий в щ; на фиг. 2 — узел на фиг. l.

Устройство для крепления резцов горных машин включает корпус 1 с пазом 2 и упором 3 под хвостовик 4 резца 5.

Пержавка 6 резца установлена в продольном отверстии 7 корпуса. Упругий стопор выполнен в виде кольца 8, одетого на проточку 9 хвостовика резца. Выступ 10

1З кольца в плоскости осевого сечения имеет треугольную форму и расположен на кольце с возможностью контакта с проточкой хвостовика резца.

Выступ кольца треугольной формы исключает возможность попадания и:скопления штыба между упругим кольцом и проточкой хвостовика резца. фор

Ула из

®25926 ретени„ .Уст для к ноя выполнен т е

4 крепления резцо треугольной фо дольным, включаюшее ен с Возм зцов горен на кольце ормы и расотверстием

Й ко хв резца.

Источники пом, установле е кольца с выс принятые в о т

ыстуво внимая в ие

У кольца в пл сти креплени вто ско с ния, 10 № 205, . 1

О 760, кл. Е 21

5 С 25/42, 965
