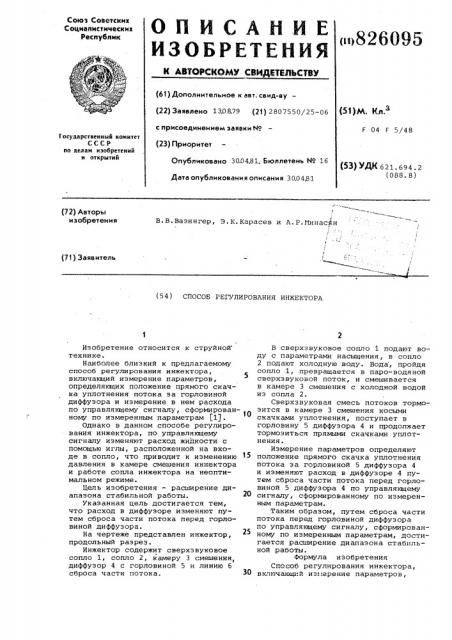

Изобретение относится к струйной технике.

Наиболее близкий к предлагаемому способ регулирования инжектора, включакщий измерение параметров, определякщих положение прямого скачка уплотнения потока за горловиной диффуэора и измерение в нем расхода по управлякщему сигналу, сформированному по измеренным параметрам (1).

Однако в данном способе регулирования инжектора, по управлякщему сигналу изменяют расход жидкости с помощью иглы, расположенной на входе в сопло, что приводит к изменению давления в камере смешения инжектора и работе сопла инжектора на неоптимальном режиме.

Цель изобретения — расширение диапазона стабильной работы.

Указанная цель достигается тем, что расход в диффузоре изменяют путем сброса части потока перед горловиной диффузора.

На чертеже представлен инжектор, продольный разрез.

Инжектор содержит сверхзвуковое сопло 1, сопло 2, камеру 3 смешения, диффузор 4 с горловиной 5 и линию б сброса части потока.

В сверхзвуковое сопло 1 подают воду с параметрами насьпщения, в сопло

2 подают холодную воду. Вода, пройдя сопло 1, .превращается в паро-водяной сверхзвуковой поток, и смешивается в камере 3 смешения с холодной водой иэ сопла 2.

Сверхзвуковая смесь потоков тормозится в камере 3 смешения косыми скачками уплотнения, поступает в горловину 5 диффузора 4 и продолжает тормозиться прямыми скачками уплотнения.

Измерение параметров определяют

I5 положение прямого скачка уплотнения потока эа горловиной 5 диффузора 4 и изменяют расход в диффузоре 4 путем сброса части потока перед горловиной 5 диффузора 4 по управлякщему

20 сигналу, сформированному по измеренным параметрам.

Таким образом, путем сброса части потока перед горловиной диффуэора по управлякщему сигналу, сформированному по измеренным параметрам, достигается расширение диапазона стабильной работы.

Формула изобретения
