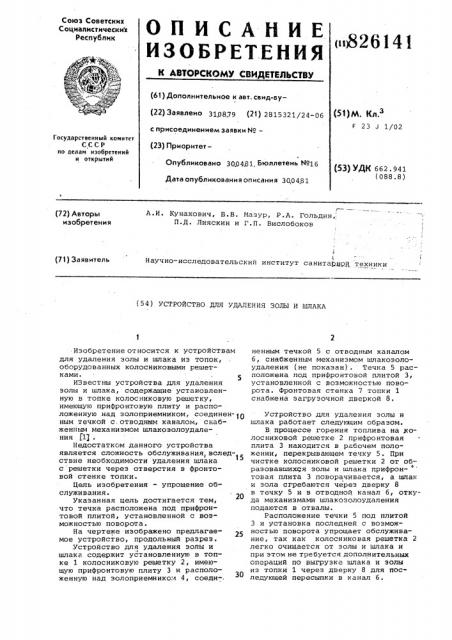

Союз Советских

Социалистических

Республик

«>626141

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(51)PA Кдз

F 23 J 1/02 (22) Заявлено 310879 (2}) 2815321/24-06 с присоединением заявки ¹â€”

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 3004Я1 Гзюллетень ¹16

Дата опубликования описания 30,0481 (53) УДК 662. 941 (088.8) A.È. Кунахович, В.В. }1аэур, P.À. Гольдин, П.Д. Лияскин и Г.П. Вислобонов (72) Авторы изобретения

}

Научно-исследовательский институт санитарной техники (7! ) Заявитель (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ЗОЛЫ И ШЛАКА

Изобретение относится к устройствам для удаления золы и шлака из топок, оборудованных колосниковыми решет" ками.

ИЗвестны устройства для удаления золы и шлака, содержащие установленную в топке колосниковую решетку, имеющую прифронтовую плиту и расположенную над залоприемником, соединен-1О ным течкой с,отводным каналом, снабженным механизмом шлакозолоудаления }.11 .

Недостатком данного устройства является сложность обслуживания> вслед- 5 ствие необходимости удаления шлака с решетки через отверстия в фронтовой стенке топки.

Цель изобретения — упрощение обслуживания.

Указанная цель достигается тем, что течка расположена под прифронтовой плитой, установленной с возможностью поворота.

На чертеже изображено предлагаемое устройство, продольный разрез.

Устройство для удаления золы и шлака содержит установленную в топке 1 колосниковую решетку 2, имеющую прифронтовую плиту 3 и расположенную над золоприемником 4, соеди-: ненным течкой 5 с отводным каналом б, снабженным механизмом шлакоэолоудаления (не показан) . Течка 5 расположена под прифронтовой плитой Э, установленной с возможностью поворота. Фронтовая стенка 7 топки 1 снабжена загрузочной дверкой 8.

Устройство для удаления золы и шлака работает следующим образом.

В процессе горения топлива на хо" лосниковой решетке 2 прифронтовая плита 3 находится в рабочем положении, перекрывающем течку 5. При чистке колосниковой решетки 2 от обо .. раэовавшихся золы и шлака прифронтовая плита Э поворачивается, а шлак и зола сгребаются через дверку 8 в течку 5 и в отводной канал б, откуда механизмами шлакозолоудаления подаются в отвалы.

Расположение течки 5 под плитой

3 и установка последней с воэможностью поворота упрощает обслуживание, так как колосниковая решетка 2 легко очищается от эолы и шлака и при этом не требуется дополнительных операций по выгрузке шлака и золы иэ топки 1 через дверку 8 для последующей пересыпки в канал б.

826141 целью упрощения обслуживания, течка расположена под прифронтовой плитой, установленной с воэможностью поворота.

Формула изобретения

Составитель В. Круглянский

Редактор Н. Безродная Техред 3. Фанта . < Корректор 8. Шарсйж

Тираж 606 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открЫтий

113035, Москва, )K-35, Раушская наб., д. 4j5

Заказ 2422/50

Филиал ППП "Патент", r. Ужгород, ул. ИрОЕКтная, 4

Устройство для удаления золы и шлака, содержащее установленную в топке колосниковую решетку, имеющую прифронтовую плиту и расположенную над золоприемником, соединенным течкой с отводным каналом, снабженйым механизмом шлакозолоудаления, о т л и ч а ю щ е е с я тем, что, с

Источники информации, принятые во внимание при экспертизе

1. Типовой проект 903-1-116. Горький, "Сантехпроект", 1974, альбом!!! лист ТИ-И(- I .
