Реферат

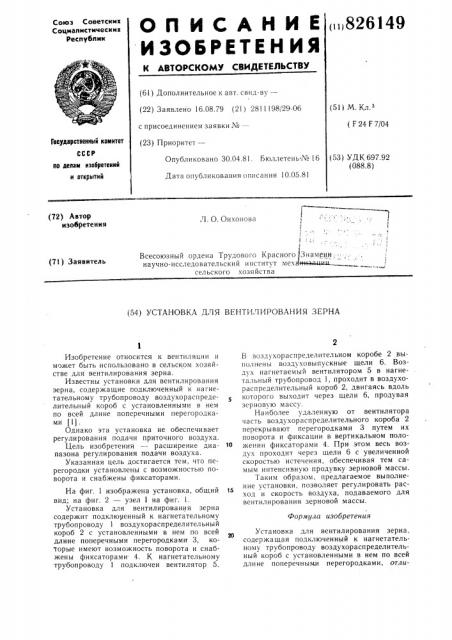

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()826149 (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.08.79 (21) 2811198/29-06 с присоединением заявки ¹ —— (23) Приоритет— (5 I ) М. Кл. з (F 24 г 7 г04

Гооударствеииый комитет

Опубликовано 30.04.81. Бюллетень № 16

Дата опубликования описания 10.05.81 (53) УДК 697.92 (088.8) по делам изобретеиий и открытий (72) Автор изобретения 1 О Онхонова

Всесоюзный ордена Трудового Красного13начеци:. научно-исследовательский институт механ +ъациы. сельского хозяйства (71) Заявитель (54) УСТАНОВКА ДЛЯ ВЕНТИЛИРОВАНИЯ ЗЕРНА

Формула изобретения

Изобретение относится к вентиляции и может быть использовано в сельском хозяйстве для вентилирования зерна.

Известны установки для вентилирования зерна, содержащие подключенный к нагнетательному трубопроводу воздухораспределительный короб с установленными в нем по всей длине поперечными перегородками (1).

Однако эта установка не обеспечивает регулирования подачи приточного воздуха.

Цель изобретения — расширение диапазона регулирования подачи воздуха.

Указанная цель достигается тем, что перегородки установлены с возможностью поворота и снабжены фиксаторами.

На фиг. 1 изображена установка, общий вид; на фиг. 2 — узел 1 на фиг. 1.

Установка для вентилирования зерна содержит подклюуенный к нагнетательному трубопроводу 1 воздухораспределительный короб 2 с установленными в нем по всей длине поперечными перегородкамк 3, которые имеют возможность поворота и снабжены фиксаторами. 4. К нагнетательному трубопроводу 1 подключен вентилятор 5.

В воздухораспределительном коробе 2 выполнены воздуховыпускные щели 6. Воздух нагнетаемый вентилятором 5 в нагнета lbHblA трубопровод 1, проходит в воздухораспределительный короб 2, двигаясь вдоль которого выходит через щели 6, продувая зернов ю масс .

Наиболее удаленную от вентилятора часть воздухораспределительного короба 2 перекрывают перегородками 3 путем их поворота и фиксации в вертикальном положении фиксаторами 4. При этом весь воздух проходит через щели 6 с увеличенной скоростью истечени я, обеспечивая тем самым интенсивную продувку зерновой массы.

Таким образом, предлагаемое выполнение установки, позволяет регулировать расход и скорость воздуха, подаваемого для вентилирования зерновой массы.

Установка для вентилирования зерна, содержащая подключенный к нагнетательному трубопроводу воздухораспределительный короб с установленными в нем по всей длине поперечными перегородками, отли826149!

7)иа. 2

Составитель В. Сосновская

Редактор Н. Безродная Техред А. Бойкас Корректор Г. Назарова

Заказ 2424/51 Тираж 824 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 н ! и)! 1! (! и . T t..) i, ч то, с l l t . 1 > s к) р l i. U I è р е и ll я д! ап;!зона рс, ë011îâ)íè)t ьп)да!и воздсха, l!i. рс! О 1)()дкп lс т 1 1lов 1t н !>! с ВОзможностьк) пов(! ООта 11 с11абже вы ф1:ксеlт()ра ми.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

¹ 642581, кл. F 24 F 7/04, 1974.
