Союз Советскик
Социалистическнк
Республнк

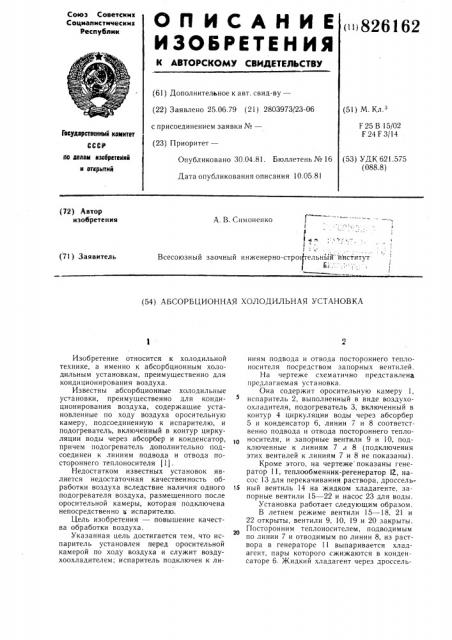

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
<»826162 (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.06.79 (21) 2803973/23-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
F25 В 15/02
F24 F3/14
Гооудеротеенннй комитет аа делан изобретений и открьпий (53) УДК 621.575 (088.8) Опубликовано 30.04.81. Бюллетень № 16
Дата опубликования описания 10.05.81 (72) автор изобретения
А. В. Симоненко
1 т I ф ., 1
Всесоюзный заочный инженерно-стро ельнйй AHctитут
Б.: (71) Заявитель (54) АБСОРБЦИОННАЯ ХОЛОДИЛЬНАЯ УСТАНОВКА
Изобретение относится к холодильной технике, а именно к абсорбционным холодильным установкам, преимущественно для кондиционирования воздуха.
Известны абсорбционные холодильные установки, преимущественно для кондиционирования воздуха, содержащие установленные по ходу воздуха оросительную камеру, подсоединенную к испарителю, и подогреватель, включенный в контур циркуляции воды через абсорбер и конденсатор, причем подогреватель дополнительно подсоединен к линиям подвода и отвода постороннего теплоносителя 11) .
Недостатком известных установок является недостаточная качественность обработки воздуха вследствие наличия одного подогревателя воздуха, размещенного после оросительной камеры, которая подключена непосредственно к испарителю.
Цель изобретения — повышение качества обработки воздуха.
Указанная цель достигается тем, что испаритель установлен перед оросительной камерой по ходу воздуха и служит воздухоохладителем; испаритель подключен к линиям подвода и отвода постороннего теплоносителя посредством запорных вентилей.
На чертеже схематично представлена предлагаемая установка.
Она содержит оросительную камеру 1, испаритель 2, выполненный в виде воздухоохладителя, подогреватель 3, включенный в контур 4 циркуляции воды через абсорбер
5 и конденсатор 6, линии 7 и 8 соответственно подвода и отвода постороннего теплоносителя, и запорные вентили 9 и 10, подключенные к линиям 7 л 8 (подключения этих вентилей к линиям ? и 8 не показаны).
Кроме этого, на чертеже показаны генератор 11, теплообменник-регенератор 1Z насос 13 для перекачивания раствора, дроссель15 ный вентиль 14 на жидком хладагенте, запорные вентили 15 — 22 и насос 23 для воды.
Установка работает следующим образом.
В летнем режиме вентили 15 — 18, 21 и
22 открыты, вентили 9, 10, 19 и 20 закрыты.
Посторонним теплоносителем, подводимым по линии 7 и отводимым по линии 8, из раствора в генераторе 11 выпаривается хладагент, пары которого сжижаются в конденсаторе 6. Жидкий хладагент через дроссель826162
Формула изобретения
Составитель P. Данилов
Редактор H. Безродная Техрсд Л. Бойкас Корректор Г. Назарова
Заказ 2425, 5 Тираж 56б Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
1 !3035, Москва, Ж вЂ” -35, Раушская наб., д. 4/5
Филиал ППП «Г1атент», г. Ужгород, ул. Проектная, 4 з ный вентиль 14 поступает в испаритсль
2 в котором охлаждается кондиционируемый воздух, увлажняемый в оросительной камере 1 и догревасмый в подогревателе 3. 11ары хладагента из испарителя 2 поступают в абсорбер 5, в котором поглощаются слабым раствором, приходящим сюда через теплообменник-рсгенератор 12 из генератора 11.
Образу!о.цийся крепк„й раствор насосом 13 подается из абсорбера 5 через вторую no:IocTb теплообменника-регенератора 12 снова в генератор !1. Нагретая в абсорбере 5 и конденсаторе 6 вода подается насосом 23 в контур 4; в который включен подогреватель 3.
В зимнем режиме вентили 9, 10, 19 и 20 открып >, а вентили 15 — -18, 21 и 22 закрыты.
Кроме того, жидкий хладагент слит из испарите. и 2 в конденсатор 6. Абсорбционная холодильная установка не работает. Посторонний тсплоноситель подается в испаритель 2 и подогреватель 3. Воздух нагревается в испарителе 2, увлажняется в оросительной камере 1 и, если нужно, догревается в подогревателе 3, после чего направляется к потребителю кондиционированного воздуха.
Г!рименение предлагаемой установки позволяет повысить качество обработки кондиционированного воздуха вследствие возможности использования в зимнее время испарителя 2 в качестве дополнительного воздухоподогревател я.
1. Лбсорбционная холодильная установка, преимущественно для кондиционирования воздуха, содержащая установленные на ходу воздуха оросительную камеру, подсоединенную к испарителю, и подогреватель, включенный в контур циркуляции воды через абсорбер и конденсатор, причем подогреватель дополнительно подсоединен к линиям подвода и отвода постороннего теплоносителя, отлича>ошаяся тем, что, с целью повышения качества обработки воздуха, испаритель установлен перед оросительной камерой по ходу воздуха и служит воздухоохладителем.
2. Установка lIo п. 1, отлича>ои4аяся тем, что испаритель подключен к линиям подвода и отвода постороннего теплоносителя посредством запорных вентилей.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 279647, кл. F 25 В 15/02, 1969.
