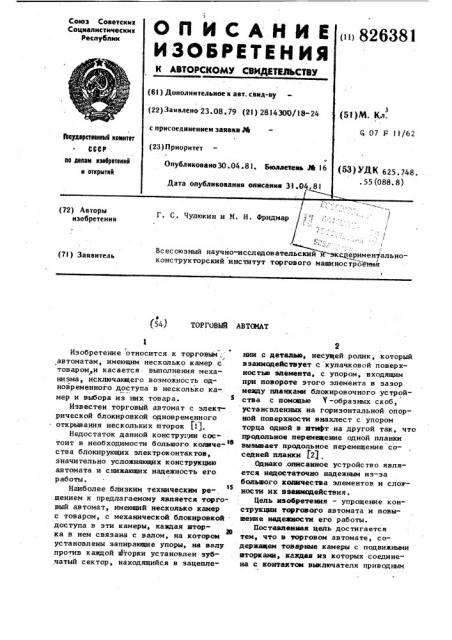

ОП ИСАЙИ

И ЗОЗУЛЕ ТИ Н И

К АВТОРСКОМУ СВИДИТЦЗЬСЕ ()826381

Союз Советскнх

Соцнвлнстнческна

Реслублнк (61) Дополнительное к авт. саид-ву (22) Заявлено 23. 08, 79 (21) 2814300/1 (5l)M. Кл. с присоединением заявки М (23)Приоритет

Я 07 1- 1/62

Веудерстеанвй немнтет

СССР . ле делам нзаеретеннй н открытий

Опубликовано 30.04.81, Ьтоллеммь (53) УЛК 625.748. . 55 (088.8) Дата опубликования оайсаикв 31.0 (72) Авторы изобретения

Г. С. Чулюкин и M. И. Фридмар

Всесоюзный научно-исследовательский .йериментальноконструкторский институт торгового машиностроеиия (71) Заявитель

Ф (54) ТОРГОВЫЙ ABTGHAT

l б

Изобретение относится к торговым автоматам, имеющим несколько камер с товаром и касается выполнения мехаРнизма, исключающего возможность одновременногоо доступа в несколько камер и выбора из них товара.

Известен торговый автомат с электрической блокировкой одновременного открывания нескольких шторок $l).

Недостаток данной конструпии состоит в необходимости большого количества блокирующих электроконтактов, значительно усложняющих конструкцию автомата и снижающих надежность его работы.

Наиболее близким техническим ре-, И шением к предлагаемому является торговый автомат, имеющий несколько камер с товаром, с механической блокировкойдоступа в эти камеры, каждая шторка в нем связана с валом, на котором установлены запирающие упоры, на валу против каждой в1торки установлен зуб.чатый сектор, находящийся в зацеплении с датальв, несущей ролик, который взаимадействует с кулачковой поверхностыв элемента, с упором, входящим при повороте этого элемента в зазор между планками блокировочного устройства с помощью Y -образных скоб, устансвленных на горизонтальной опорной поверхности внахлест с упором торца одной в штифт на другой так, что щидольиое перемещение одной планки вызывает продольное перемещение соседней планки $2) .

Одиако .отесанное устройство является недостаточно надежным из-за больиюго колаачества элементов и сло»ности их вваииацействия.

Цель изобретения — упрощение конструкцни торгового автомата и повышение надежности его работы.

Поставлениая цель достигается тем, что в торговом автомате, содержащем товарные камеры с подвижными шторками, каждая из которых соединена с контактом выключателя приводным

Формула изобретения

3 8263 толкателем и запором, электромагнит блокировочные планки и корпус, запор каждой подвижной шторки выполнен в .виде поворотного анкера, на одном плече которого установлены упоры, а на другом " штифт, связанный через поводок с тягой электромагнита, а блокировочные планки подвешены между концевыми упорами с зазорами, в которые помещены приводные толкатели 1О переменного сечения, причем контакт выключателя, соединенный со шторкой, включен в цепь питания электромагнита.

На фиг. 1 изображена функциональ- 15 ная схема тоугового автомата; на фиг. 2 — то же, вид сверху; на фиг, 3— конструкция запора подвижной шторки.

Торговый автомат включает в себя товарные камеры 1, подвижнь|е шторки 2, 10 поворотные айкеры 3, верхние упоры 4, нижние упоры 5, штифты 6, поводки 7, оси 8, пружину 9, тягу 10, электромагнит 11, приводной толкателв в виде штока 12 à í 13. Зазоры 14 кон- 25 цевые опоры 15 и 16, подвесы 17, контакты выключателя 18.

Торговый автомат работает следующим образом.

В исходном положении товарные камеры 1 закрыты. подвижными шторками 2 (фиг. 1 и 2), Открытие товарной камеры 1 например, левой после оплаты товара происходит в два этапа.

На первом этапе шток 12{левый) двигается вверх до верхнего упора 4, приподымая . шторку 2, подготавливая контакт 18 к включению цепи питания электромагнита 11, На втором этапе после прихода разрешающего сигнала 40 через контакт-. 18 проходит ток, включающий электромагнит 11, который за т.ягу 10 перемещает поводки 7 и связанные с ними штифты 6.

Повороте анкеры 3 поворачив т- 45 ся на некоторый угол. При этом верхний упор 4 приподнятой подвижной шторки 2 (левой) освобождает ее и шторка 2 беспрепятственно поднимается вверх. Шток 12, (левый) при этом входит в зазор 14 (левый}своей утолщен81 4 ной частью, сдвигая планки 13, и блокируя этим возможность перемещения остальных штоков 12, а следовательно, и шторки 2.

После выборки из камеры 1 товара электромагнит 11 обесточивается.

Поворотные анкеры 3 возвращаются в исходное состояние, шток 12(левый) опускается вместе с подвижной шторкой 2, которая проходит верхний упор 4 и полностью закрывает камеру

1(левук . Шток 12 выходит из зазора

14,и планка 13 сдвигается в исходное положение.

При этом торговый автомат снова готов к работе.

По сравнению с известным предлагаемый торговый автомат обладает более простой конструкцией и большей надежностью в работе,.

Торговый автомат, со,.держащий товарные камеры с подвижными щторками, кажцая из которых соединена с кон— тактом выключателя, приводным толкателем и запором, электр магнит, блокировочные планки, о т л и ч а юшийся тем, что, с целью упрощения конструкции и повышения надежнос— ти работы, запор каждой подвижной шторки выполнен в виде поворотного анкера, на одном -плече которого установлены упоры, а на другом — штифт, связанный через поводок с тягой электромагнита, а блокировочные планки подвешены между концевыми опорами с зазорами, в которые помещены приводные толкатели переменного сечения и контакт выключателя включен в цепь питания электромагнита.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 120463, .кл. (j 07 F 11/62, 1960.

2. Патент США Ф 3291340, кл. 221-125, 1966 (прототип).
