Реферат

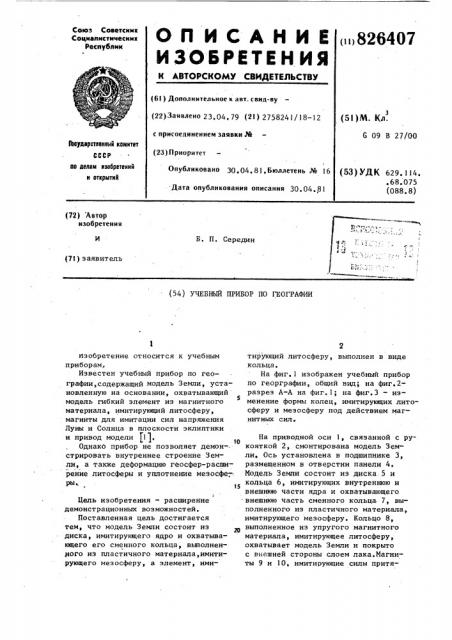

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социанистмчеснмх

Республик

< >826407 (6l ) Дополнительное к авт. свид-ву (22)Занвлено 23.04.79 (21) 275824)/18-)2 с присоединением заявки № (23) Приоритет (ы)м. кд .

G 09 В 27/00 й)еудерстееииый кенитет

СССР

Опубликовано 30,04,8), Бюллетень ¹ 16 пв делан изе6ретеиий и открытий (53) УДК 629. 114. .68.075 (088.8) Дата опубликования описания 30.04.81 (72) Автор изобретения

Б. П. Середин (71) заявитель (54) УЧЕБНЫЙ ПРИБОР ПО ГЕОГРАФИИ изобретение относится к учебным приборам, Известен учебный прибор по географии,содержащий модель Земли, установленную на основании, охватывающий

5 модель гибкий элемент из магнитного материала, имитирующий литосферу, магниты для имитации сил напряжения

Луны и Солнца в плоскости эклиптики и привод модели (11.

Однако прибор не позволяет демонстрировать внутреннее строение Земли, а также деформацию геосфер-расширение литосферы и уплотнение мезосфе-.: ры, l5

Цель изобретения — расширение демонстрационных возможностей.

Поставленная цель достигается тем, что модель Земли состоит из диска, имитирующего ядро и охватывающего его сменного кольца, выполненного из пластичного материала,имитирующего мезосферу, а элемент, имитирующий литосферу, выполнен в виде кольца.

На фиг.1 изображен учебный прибор по георграфии, общий вид; на фиг.2разрез А-А на фиг.1; на фиг.3 — изменение формы колец, имитирующих литосферу и мезосферу под действием магнитных сил.

На приводной оси 1, связанной с рукояткой 2, смонтирована модель Земли, Ось установлена в подшипнике 3, размещенном в отверстии панели 4.

Модель Земли состоит из диска. 5 и кольца 6, имитирующих внутреннюю и внешнюю части ядра и охватывающего внешнюю часть сменного кольца 7, выполненного из пластичного материала, имитирующего мезосферу. Кольцо 8, выполненное из упругого магнитного материала, имитирующее литосферу, охватывает модель Земли и покрыто с внешней стороны слоем лака,Магниты 9 и 10, имитирующие силы притя8264 жения Луны и Солнца в плоскости эклиптики, установлены на панели.

Работает прибор следующим образом.

Модели Земли и связанному с ней гибкому кольцу 8 задают вращательное движение. Магниты 9 и 10 притягивают гибкое кольцо 8, имитируя действие сил притяжения Луны и Солнца, деформирующих литосферу. Под действием 1О сил притяжения на внешней стороне гибкого кольца появляются трещины, показывая начало деформации. При этом кольцо 7, имитирующее мезосферу уплотняется. В процессе вращения и деформации гибкое кольцо 8 будет дрейфовать по кольцу 7, имитирующему мезосферу. в сторону, обратную направлению вращения Земли. го

Формула изобретения

Учебный прибор по географии, содержащий модель Земли, установленную Hà ос07 4 новании, охватывающий модель гибкий элемент из магнитного материала, имитирующий литосферу, магниты для имитации сил притжкения Луны и Солнца в плоскости эклиптики и привод модели, отличающийся тем, что, с целью расширения демонстрационных возможностей путем обеспечения демонстрации расширения литосферы и уплотнения мезосферы под действием сил притяжения Луны и Солнца, модель

Земли состоит из диска и кольца, -имитирующих внутреннюю и внешнюю части ядра и охватывающего внешнюю часть сменного кольца, выполненного из пластичного материала, имитирующего мезосферу, а элемент, имитирующий литосферу, выполнен в виде кольца.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

11- 586487, кл. G 09 В 27/00, 1975.

826407

Фиг.5

Составитель О. Гордеева

Редактор Е. Кинив ТехредТ.Маточка Корректор Л. Иван

Заказ 2517/72 Тираж 484 Подйисное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. ° д. 4/5 !

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
