Катушка индуктивности
Иллюстрации
Реферат

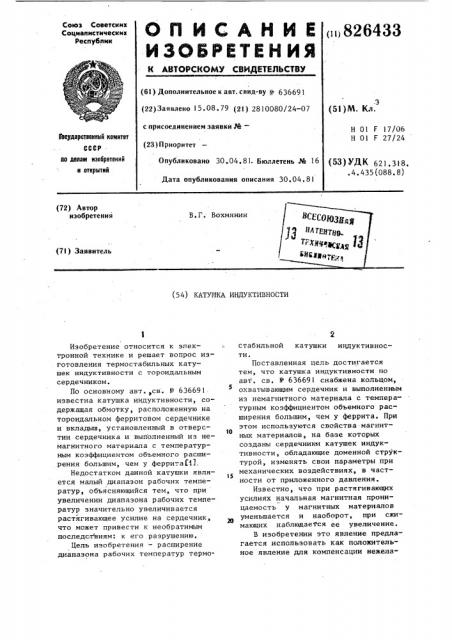

Qll NCAHNK
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
< 1826433 (61) Дополнительное к авт. свнд-ву )). 63669 1 (53}M. Кд. (22)Заявлено 15.08.79 (21) 2810080/24-07 с присоединением заявки №вЂ”
Н 01 F 17/06
H 0l F 27/24
Государственный комитет
СССРао делам изооретеиий и открытий (23) Приоритет
Опубликовано 30.04. 81. Бюллетень ¹ 16 (53) ЛК 62).318. .4.435(088.8) Дата опубликования описания 30.04 ° 81 (72) Автор изобретения (7l) Заявитель (54) КАТУИКА ИНДУКТИВНОСТИ
Изобретение относится к электронной технике и решает вопрос изготовления термостабильных катушек индуктивности с тороидальным сердечником.
По основному авт ° св . 11 - 636691 известна катушка индуктивности, содержащая обмотку, расположенную на тороидальном ферритовом сердечнике и вкладыш, установленный в отверстии сердечника и выполненный из немагнитного материала с температурным коэффициентом объемного расширения большим, чем у феррита(11.
Недостатком данной катушки явпяется малый диапазон рабочих температур, объясняющийся тем, что при увеличении диапазона рабочих температур значительно увеличивается растягивающее усилие на сердечник, что может привести к необратимым последствиям: к его разрушению.
Цель изобретения — расширение диапазона рабочих температур термостабильной катушки индуктивности.
Поставленная цель достигается тем, что катушка индуктивности по авт . св. )) 636691 снабжена кольцом, охватывающим сердечник и выполненным из немагнитного материала с температурным коэффициентом объемного расширения большим, чем у феррита. При этом используются свойства-магнит-!
О ных материалов, на базе которых созданы сердечники катушек индуктивности, обладающие доменной структурой, изменять свои параметры при механических воздействиях, в част15 ности от приложенного давления °
Известно, что при растягивающих усилиях начальная магнитная проницаемость у магнитных материалов
20 уменьшается и наоборот, при сжимающих наблюдается ее увеличение.
В изобретении это явление предлагается использовать как положительное явление для компенсации нежела3 8264 тельных изменений начальной магнитной проницаемости, происходящих вследствие внешних температурных воздействий, за счет создания принудительного растягивающего и сжима5 ющего усилий. В предлагаемой конструкции катушки индуктивности растягивающее усилие создается металли— ческим немагнитным вкладышем с температурным коэффициентом объемного 1О расширения, превышающим температурный коэффициент объемного расширения материала сердечника, например, алюминия, помещенным в отверстие ферритового сердечника; сжимающее усилие 15 создается металлическим немагнитным кольцом, в которое вкладывается сердечник катушки с температурным коэффициентом объемногс расширения, превышающим температурный коэффициент 20 объемного расширения материала сердечника, например, алюминия.
На чертеже изображено сечение катушки индуктивности с тороидальным сердечником, вкладышем и кольцом. 25
Предлагаемая конструкция катушки индуктивности содержит тороидальный магнитный сердечник 1, внутрь которого всТавлен вкладыш 2 из не.магнитного материала, например алю- ЗО миниевый. Тороидальный магнитный сердечник вставлен в кольцо 3 из
H| ìàãíèòíoãо материала, например, алюминия. Кроме того, катушка содержит обмотку 4. При низких 35 температурах на магнитный сердечник оказывает воздействие лишь кольцо
33 4 (вкладыш при низких температурах не оказывает никакого воздействия на сердечник). При высоких температурах на магнитный сердечник оказывает воздействие лишь вкладыш (кольцо при высоких температурах не оказывает никакого воздействия на сердечник). Перемена воздействия сжатия на растяжение на сердечник достигается благодаря различному коэффициенту объемного расширения кольца, вкладыша и гердечника. Благодаря изменению характера воздействия на сердечник с изменением температуры достигается снижение по абсолютной величине этого воздействия на сердечник, что повышает механические характеристики сердечника и позволяет значительно расширить рабочий диапазон температур катушки индуктивности.
Формула изобретения
Катушка индуктивности по авт.св.
N - 636691, о т л и ч а ю щ а я с .я тем, что, с целью расширения диапазона рабочих температур, снабжена кольцом, охватывающим сердечник и выполненным из немагнитного материала с температурным коэффициентом объемного расширения большим, чем у феррита, Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
М 636691, кл. Н 01 F 27/24, 1978.
