Реферат



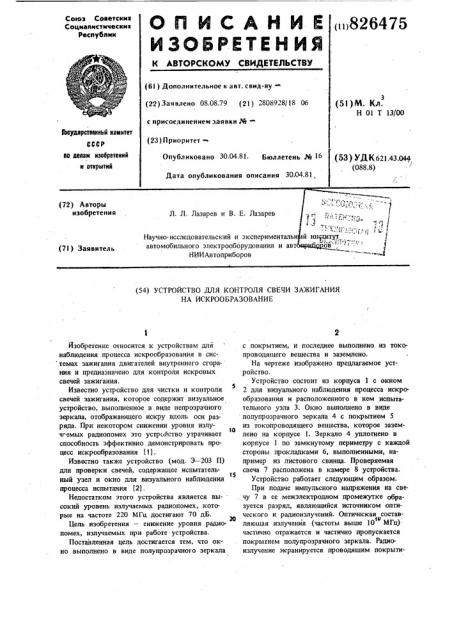

Сеиэз Советских

Социалистических

Республик

ОЛИСЛНИВ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

)826475 (6I ) Дополнительное к авт. свиЛ-ву (22) Заявлено 08.08.79 (21) 2808928/18 06 с присоединением заявки ¹â€” (23) Приоритет. (51)M. Кд.

Н 01 Т 13/00

Ввударстеакный камнтет

СССР ао делам изобретений и юткрытий

Опубликовано 30.04.81. Бюллетень № 16

Дата опубликования описания 30.04.81, .(5Ç) УД К621.43.04ф (088.8) (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СВЕЧИ ЗАЖИГАНИЯ

НА ИСКРООБРАЗОВАНИЕ

Изобретение относится к устройствам для наблюдения процесса искрообраэования в сис темах зажигания двигателей внутреннего сгора- ния и предназначено для контроля искровых свечей зажигания.

Известно устройство для чистки и контроля

S свечей зажигания, которое содержит визуальное устройство, выполненное в виде непрозрачного зеркала, отображающего искру вдоль оси разряда. При некотором снижении уровня излую ч."емых радиопомех это устройство утрачивает способность эффективно демонстрировать процесс искрообразования (1) .

Известно также устройство (мод. Э вЂ” 203 П) для проверки свечей, содержащее испытательIS ный узел и окно для визуального наблюдения процесса испытания (2) .

Недостатком этого устройства является высокий уровень излучаемых радиопомех, которые на частоте 220 МГц достигают 70 дБ.

Цель изобретения — енижение уровня радиопомех, излучаемых при работе устройства.

Поставленная цель достигается тем, что окно выполнено в виде полупрозрачного зеркала с покрытием, и последнее выполнено из токопроводящего вещества и заземлено.

На чертеже изображено предлагаемое устройство.

Устройство состоит из корпуса 1 с окном

2 для визуального наблюдения процесса искрообразования и расположенного в нем испытательного узла 3. Окно выполнено в виде полупрозрачного зеркала 4 с покрытием 5 из токопроводящего вещества, которое заземлено на корпусе 1. Зеркало 4 уплотнено в корпусе 1 по замкнутому периметру с каждой стороны прокладками 6, выполненными, например из листового свинца. Проверяемая свеча 7 расположена в камере 8 устройства.

Устройство работает следующим образом.

При подаче импульсного напряжения на свечу 7 в ее межэлектродном промежутке образуется разряд, являющийся источником оптического и радиоизлучений. Оптическая составтu ляющая излучения (частоты выше 10 МГц) частично отражается и частично пропускается покрытием полупрозрачного зеркала. Радиоизлучение экранируется проводящим покрыти826475

Составитель Т. Смирнова

Техред Е. Гаврилешко

Корректор Г. Назарова

Редактор Е. Папп

Заказ 2528/75

Тираж 634

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 ем полупрозрачного зеркала и замыкается через корпус на землю. Таким образом обеспечивается снижение уровня. радиопомех, излучаемых при работе устройства, по меньшей мере на 50% интенсивности первичного излучения. Степень подавления помех зависит от степени экранирования поверхностью зеркала на частотах радиоизлучения.

Оптимальное соотношение степени оптической прозрачности зеркала и степени экранирования радиопомех можно определить в конкретном случае применения.

Так, в устройстве для контроля на искрообразование свечей зажигания оптимальным оказывается условие, когда зеркало сохраняет

25% оптической прозрачности, При этом харак терное свечение при искрообразовании становится наиболее отчетливым за счет хорошего пропускания фиолетовой и плохого пропускания красной и инфракрасной частей спектра оптического излучения.

Так как известное устройство создает при работе радиопомехи, достигающие 70 дБ, а при использовании предлагаемого устройства при прочих равных условиях уровень радио25

4 помех не будет превышать 20 дБ, то эффект от использования предложения выражается в его соответствующем вкладе в систему мероприятий охране окружающей среды.

Формула изобретения

Устройство для контроля свечи зажигания на искрообразование, содержащее корпус с окном для визуального наблюдения процесса искрообразования и расположенный в нем испытательныйузел, отличающееся тем, что, с целью снижения уровня радиопомех, излучаемых при работе устройства, окно выполнено в виде полупрозрачного зеркала с покрытием, и последнее изготовлено из токопроводящего вещества и заземлено.

Источники информации, принятые во внимание при экспертизе

1. Барнс Л. Д. Г. Почему надо обслуживать свечи зажигания, "Motor Trader", Англия, 1969.

2. Пайкин Э. M. Эксплуатация и ремонт электрооборудования автомобилей. M., "Транспорт", 1978, с. 98 — 99.
