Реферат



Союз Советски а

Соцмапнстмь1еснма ресвубямн

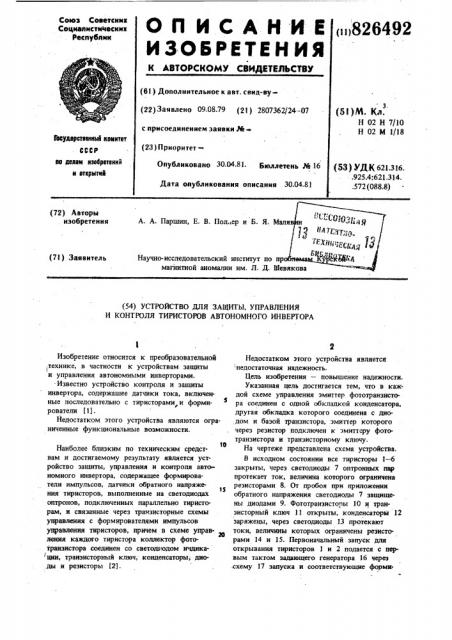

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСНО МУ СВИДЕТЕЛЬСТВУ о 826492 (61) Дополнительное к авт. сеид-ву(5! )М. Кл.

Н 02 Н 7/10

Н 02 М 1/18 (22) Заявлено 09.08.79 (21) 2807362/24-07 с присоединением заявки РЙ»

Веударетеенный кемнтет

СССР ае делам нэабретеннй и аткрытнй (23) Приоритет(53) УД.К 621.316. .925.4:621,314. .572 (088.8) Опубликовано 30.04.81. Бюллетень йй 16

Дата опубликования описания 30.04.81 (72) Авторы изобретения

А. А. Паршин, Е. В. Пол. ер и Б. Я. М

Научно-исследовательский институт по пр магнитной аномалии им, Л. Д. Шев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ, УПРАВЛЕНИЯ

И КОНТРОЛЯ ТИРИСТОРОВ АВТОНОМНОГО ИНВЕРТОРА

Изобретение относится к преобразовательной технике, в частности к устройствам защиты и управления автономными инверторами, - Известно устройство контроля и защиты инвертора, содержащее датчики тока, включен. ные последовательно с тиристорами и формирователи (1) .

Недостатком этого устройства являются ограниченные функциональные возможности.

Наиболее близким по техническим средствам и достигаемому результату яаляется устройство защиты, управления и контроля автономного инвертора, содержащее формирователи импульсов, датчики обратного напряже1$ ния тиристоров, выполненные на светодиодах оптронов, подключенных параллельно тиристорам, и связанные через транзисторные схемы управления с формирователями импульсов управления тнристоров, причем в схеме управ. пения каждого тиристора коллектор фототранзистора соединен со светодиодом ичдикацин, транзисторный ключ,; диоды и резисторы (2).

Недостатком этого устройства является недостаточная надежность.

Цель изобретения — повышение надежности.

Указанная цель достигается тем, что в каждой схеме управления эмиттер фототранзистора соединен с одной обкладкой конденсатора, другая обкладка которого соединена с диодом и базой транзистора, эмнттер которого через резистор подключен к эмиттеру фототранзистора и транзисторному ключу.

На чертеже представлена схема устройства.

В исходном состоянии все тиристоры 1 — 6 закрыты, через светодиоды 7 оптронных пар протекает ток, величина которого ограничена резисторами 8. От пробоя при приложении обратного напряжения светодиоды 7 защищены диодами 9. Фототранзисторы 10 и транзисторный ключ 11 открыты, конденсаторы 12 заряжены, через светодиоды 13 протекают токи, величины которых ограничены резисторами 14 и 15. Первоначальный запуск для открывания тиристоров 1 и 2 подается с первым тактом задающего генератора 16 через .схему 17 запуска и соответствующие форми.

826492

4 и током заряда ранее разряженного конденсатора 12 через транзистор 21 и формирователь 18 будет дана команда на открытие. следующего тиристора 1 — 6.

3 рователи 18 импульсов. С открытием тиристоров 1 и 2 прекращается протекание тока

° через шунтирующие их светодиоды 7 оптронных пар, фототранзисторы 10 этих пар закрываются и конденсаторы 12, подключеннь1е к их эмиггерам разряжаются через диоды 19, транзисторный ключ 11, резисторы 14 и 15.

По окончании такта работы задающий генератор 16 дает команду на включение блока

20 подачи обратного напряжения и на закрытие транзисторного ключа 11. С наступлением следующего такта работы отключается блок

20, подается сигнал на включение транзисторного ключа 11, ранее разряженные конденсаторы 12 заряжаются по контуру. положительная шина источника напряжения, транзисторный ключ 11, резистор 14, переход эмиттербаза транзистора 21, конденсатор 12, открывшийся фототранзистор 10, светодиод 13, и отрицательная шина источника напряжения.

Токами заряда конденсаторов 12 открываются соответствующие транзисторы 21 и через формирователи 18 импульсов дают команду на повторное открытие тиристора 2 и открытие тиристора 3. Далее работа устройства аналогична. В случае, если находящийся ранее в работе тиристор 1 — 6 аварийно открылся, ток через подключенный параллельно данному тиристору 1 — 6 светодиод 7 протекать не будет.

Фототранзистор 10, составляющий с этим светодиодом 7 оптронную пару, не откроется, и подача управляющего импульса на следующий тиристор 1-6. не произойдет. Бсли после повторной подачи обратного напряжения данный тиристор 1 — 6 останется закрытым, соответствующий фототранзистор 10 откроется

Формула изобретения

Устройство для защиты, управления .и конт10 роля тиристоров автономного инвертора, содержащее формирователи импульсов, датчики обратного напряжения тиристоров, выполненные на светодиодах оптронов, подключенных параллельно тиристорам, и связанные через транзисторные схемы управлений с формирователями импульсов управления тиристорами, причем в схеме управления каждого тиристора коллектор фототранзистора соединен со светодиодом индикации, транзисторный ключ, уо конденсаторы, g3KgM R 1N 3Hc M, 0 I Jt H. чаю ще ес я тем,что, сцельюповышения надежности, в каждой схеме управления эмиттер фототраиэистора соединен с одной обкладкой конденсатора, другая обкладка которого соединена с диодом и базой транзистора, эмиттер которого через резистор подключен к эмиттеру фототранзистора и транзисторному ключу.

Источники информации, принятые во внимание при экспертизе

1. Авторское св щетельство СССР У 614492, кл. Н 02 Н 7/10, 1976.

2. Авторское свидетельство СССР Х 587557, 35 кл. Н 02 Н 7/10, 1974.
