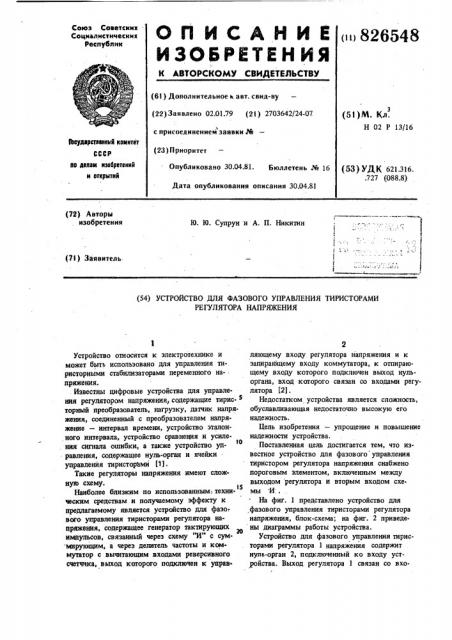

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное л ввт. свид-ву (22) Заявлено 02.01.79 (21) 2703642/24-07 с присоединением заявки № (23) Приоритет (51)М. Кл.

Н 02 Р 13/16

3Ьвуднрстненный комитет

СССР по делам нзейретеннй и открытнй

Опубликовано 30.04.81. Бюллетень № 16 (53) УДК 621.316. .727 (088.8) Дата опубликования описания 30.04.81 (72) Авторы изобретения!

Ю. Ю. Супрун и А. П. Никитин (7!) Заявитель

C (54) УСТРОЙСТВО ДЛЯ ФАЗОВОГО УПРАВЛЕНИЯ ТИРИСТОРАМИ

РЕГУЛЯТОРА НАПРЯЖЕНИЯ

Устройство относится к электротехнике и может быть использовано для управления ти-. ристорными стабилизаторами переменного на-пряжения. . Известны цифровые устройства для управления регулятором напряжения, содержащие тирис- торный преобразователь, нагрузку, датчик напряжения, соединенный с преобразователем напряжение — интервал времени, устройство эталонного интервала, устройство сравнения и усилето ния сигнала ошибки, а также устройство управления, содержащее нуль-орган и ячейки управления тиристорами (1) .

Такие регуляторы напряжения имеют сложнув симу.

Наиболее близким по использованным: техническим средствам и получаемому эффекту к предлагаемому является устройство для фазо.вого управления тиристорами регулятора напряжения, содержащее генератор тактирующих импульсов, связанный через схему "И" с сум мирующим, а через делитель частоты и коммутатор с вычитающим входами реверсивного счетчика, выход которого подключен к управляющему входу регулятора напряжения и к запирайщему входу коммутатора, к отпирающему входу которого подключен выход нульоргана, вход которого связан со входами регулятора (21.

Недостатком устройства является сложность, обуславливающая недостаточно высокую его надежность.

Цель изобретения — упрощение и повышение надежности устройства, Поставленная цель достигается тем, что известное устройство для фазового управления тиристором регулятора напряжения снабжено пороговым элементом, включенным между выходом регулятора и вторым входом схемы И .

На фиг. 1 представлено устройство для фазового управления тиристорами регулятора напряжения, блок-схема; на фиг. 2 приведены диаграммы работы устройства.

Устройство для фазового управления тиристорами регулятора 1 напряжения содержит нуль-орган 2, подключенный ко входу устройства. Выход регулятора 1 связан со вхо/

826548 4 еттирпсторы (не показаны), а также на коммутатор 7 и запирает его, Угол отпирания тнристоров оказывается пропорциональным длительности импульсов b.t, благодаря чему осуществляется стабилизация выходного напряжения регулятора 1.

Таким образом, выполнение устройства согласно изобретению позволяет упростить схему управления регулятором напряжения и

l0 тем самым повысить ее надежность.

3 дом порогового элемента 3, выход которого подключен к первому входу схемы И" 4, . второй вход которой соединен с выходом генератора тактирующих импульсов 5 и со входом делители 6 частоты, выход которого подключен к первому входу коммутатора 7, второй вход (отпирающий) коммутатора 7 связан с выходом пуль-органа 2, à его выход соединен с первым входом (вычитающим) реверсивного счетп ка 8. Выход схемы "И. 4 связан со вторым входом (суммирующим) счетчика 8, выход которого подключен к треть. ему входу (запирающему) коммутатора 7 и к управляющему входу регулятора 1 напряжения.

Устройство работает следующим образом (фиг. 2).

Очередной полупериод выпрямленного напряжения с амплитудой, равной Опах поступает с регулятора 1 жшряжения на пороговый элемент 3, имеющий порог срабатывания

Опор. 1 аким образом, на выходе порогового элемента получим импульс ПИ длительностью

@ t. Во время действия импульса IIH на схемы И" 4 через нее проходят тактирующие импульсы от генератора 5 на суммирующий вход реверсивного счетчика 8. Таким образом, на счетчике 8 имеется двоичный код, характеризующий величину напряжения Опах.

При поступлении следующего полупериода напряжения на нуль-орган, на его выходе появляется,- сигнал ИН, открывающий коммутатор

7 для прохождения импульсов с генератора 5 и делителя б частоты на вычитающий вход счетчика 8. Сигнал обнуления счетчика 8 поступает на регулятор 1 напряжения и отпираФормула изобретения

15 Устройство для фазового управления тиристорами регулятора напряжения, содержащее генератор тактирующих импульсов, связанный через схему "И с суммирующим, а через делитель частоты и коммутатор — с вычитающим

20 входами реверсивного счетчика, выход которого подключен к управляющему входу регулятора напряжения и к запирающему входу коммутатора, к отпирающему входу которого подключен выход нуль-органа, вход которого

2э связан со входом регулятора, о т л и ч а ю,щ е е с я тем; что, с целью упрощения и повышения надежности, оно снабжено пороговым элементом, включенным между выходом регулятора и вторым входом схемы "И;

Источники информации, принятые во внимание при экспертизе

:1. Авторское свидетельство СССР Р 540261, 1.05 F 1/40, 197б.

2. Патент США М 3735241 J 05 F 1/44, 1977.
