.. № 82686

Класс 67а, 10

СССР

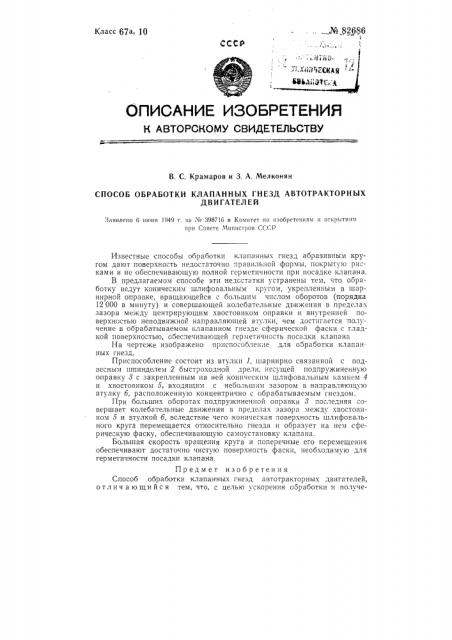

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. С. Крамаров и 3. А. Мелконян

СПОСОБ ОБРАБОТКИ КЛАПАННЫХ ГНЕЗД АВТОТРАКТОРНЫХ

ДВИ ГАТЕЛ Ей

Звявлено 8 ик>ня 1949 г. зв Х 398716 в Комитет по изобретениям ii открытиям при Совете Министров СССР

Известные способы обработки клапанных гнезд абразивным кругом дают поверхность недостаточно правильной формы, покрытую рисками и нс обеспечивающую полной гсрмстичности при посадке клапана.

В предлагаемом способе эти недостатки устранены тем, что обработку ведут коническим шлифовальным кругом, укрепленным в шарнирной оправке, вращающейся с большим числом оборотов (порядка

12000 в минуту) и совершающей колебательные движения в пределах зазора между центрирующим хвостовпком оправки и внутренней поверхностью неподвижной направляющей втулки, чем достигается получение в обрабатываемом клапанном гнезде сферической фаски с гладкой поверхностью, обеспечивающей герметичность посадки клапана

На чертеже изображено приспособлен.1е для обработки клапан. ных гнезд.

Приспособление состоит из втулки 1, шарнирно связанной с подвесным шпинделем 2 быстроходной дрели, несущей подпружиненную оправку 3 с закрепленным на ней коническим шлпфовальным камнем 4 и хвостовиком 5, входящим с небольшим зазором в направляющ ю втулку б, расположенную концентрично с обрабатываемым гнездом.

При больших оборотах:подпружиненной оправки 8 последняя совершает колебательные движения в пределах зазора между хвостовиком 5 и втулкой б, вследствие чего коническая поверхность шлифовального круга перемещается относительно гнезда и образует на нем сферическую фаску, обеспечивающую самоустановку клапана.

Большая скорость вращения круга и поперечные его перемещения обеспечивают достаточно чистую поверхность фаски, необходимую для герметичности посадки клапана.

Предмет изобретения

Способ обработки клапанных гнезд автотракторных двигателей, о тл и ч а ю щи и с я тем, что, с целью ускорения обработки и получе№ 82686 ния сферической фаски клапанного гнезда, обеспечивающей герметичность посадки клапана, обработку гнезда производят коническим шлифовальным кругом, укрепленным на шарнирнои оправке с центрируюшим хвостовиком, входящим в соосную:с ним направляющую втулку, вращающимся с ббльшим числом оборотов (порядка 12 000 в минуту) и совершающим колебательное движение в пределах зазора между стержнем и направляющей втулкой.
