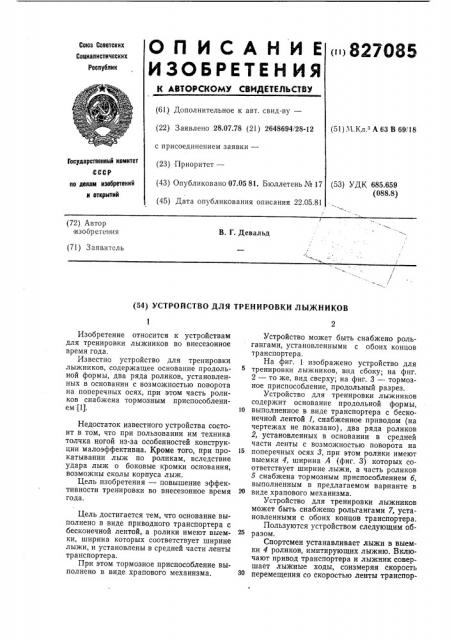

ОПИСЛНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< 1) 827085

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.07.78 (21) 2648694 28-12 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.05 81. Бюллетень № 17 (51) Ч.Кл з А 63 В 69/18

Государственный комитет

:СССР по делам изобретений и открытий (53) УДК 685.659 (088.8) (45) Дата опубликования описания 22.05.81 (72) Автор изобретения (7 l ) Заявитель

В. Г. Девальд (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ЛЫЖНИКОВ

Изобретение относится к устройствам для тренировки лыжников во внесезонное время года.

Известно устройство для тренировки лыжников, содержащее основание продольной формы, два ряда роликов, установленных в основании с возможностью поворота на поперечных осях, при этом часть роликов снабжена тормозным приспособлением (1).

Недостаток известного устройства состоит в том, что при пользовании им техника толчка ногой из-за особенностей конструкции малоэффективна. Кроме того, при прокатывании лыж по роликам, вследствие удара лыж о боковые кромки основания, возможны сколы корпуса лыж.

Цель изобретения — повышение эффективности тренировки во внесезонное время года.

Цель достигается тем, что основание выполнено в виде приводного транспортера с бесконечной лентой, а ролики имеют выемки, ширина которых соответствует ширине лыжи, и установлены в средней части ленты транспортера.

При этом тормозное приспособление выполнено в виде храпового механизма.

Устройство может быть снабжено рольгангами, установленными с обоих концов транспортера.

На фиг. 1 изображено устройство для тренировки лыжников, вид сбоку; на фиг.

2 — то же, вид сверху; на фиг. 3 — тормозное приспособление, продольный разрез.

Устройство для тренировки лыжников содержит основание продольной формы, t0 выполненное в виде транспортера с бесконечной лентой 1, снабженное приводом (на чертежах не показано), два ряда роликов

2, установленных в основании в средней части ленты с возможностью поворота на

15 поперечных осях 3, при этом ролики имеют выемки 4, ширина А (фиг. 3) которых соответствует ширине лыжи, а часть роликов

5 снабжена тормозным приспособлением б, выполненным в предлагаемом варианте в

20 виде храпового механизма.

Устройство для тренировки лыжников может быть снабжено рольгангами 7, установленными с обоих концов транспортера.

Пользуются устройством следующим образом.

Спортсмен устанавливает лыжи в выемки 4 роликов, имитирующих лыжню. Включают привод транспортера и лыжник совершает лыжные ходы, соизмеряя скорость перемещения со скоростью ленты транспор827085

1 тера. Ролики, установленные в основании, обеспечивают свободное проскальзывание лыж при движении лыжника вперед вдоль с;лыжни».

При отталкивании тормозное приспособ 5 ление, выполненное в виде храпового механизма, обеспечивает опору и устраняет отдачу лыж. Боковые продольные части ленты транспортера, свободные от роликов, служат опорными дорожками 8 (фиг. 2) для 10 палок лыжника, снабженных резиновыми наконечниками. Интенсивность перемещения лыжника регулируется скоростью движения ленты транспортера, регулируемой изменением числа оборотов привода.

В случае, если лыжник не справляется с заданной скоростью бега, то он скатывается на предохранительные рольганги, установленные по торцам ленты транспортера. 20

Предлагаемое устройство для тренировки лыжников повышает эффективность тренировки спортсменов во внесезонное время года, имитируя практически все условия бега, изменяет интенсивность тренировки, обеспечивая при этом ее безопасность.

Формула изобретения

1. Устройство для тренировки лыжников, содержащее основание продольной формы, установленные в нем с возможностью поворота на поперечных осях два ряда роликов, часть из которых снабжена тормозным приспособлением, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности тренировки во внесезонное время года, основание выполнено в виде приводного транспортера с бесконечной лентой, а ролики имеют выемки и установлены в средней части ленты транспортера.

2. Устройство по п. 1, о т л и ч а ю щ е ес я тем, что тормозное приспособление выполнено в виде храпового механизма.

3. Устройство по п. 1, отл ич а ю ще ес я тем, что оно снабжено рольгангами, установленными с обоих концов транспортера.

Источник информации, принятый во внимание при экспертизе:

1. Патент США № 4023795, кл. 272-97, 1977.
